STIRLING'S TRACTION ENGINES Patent dated 12th December, 1859

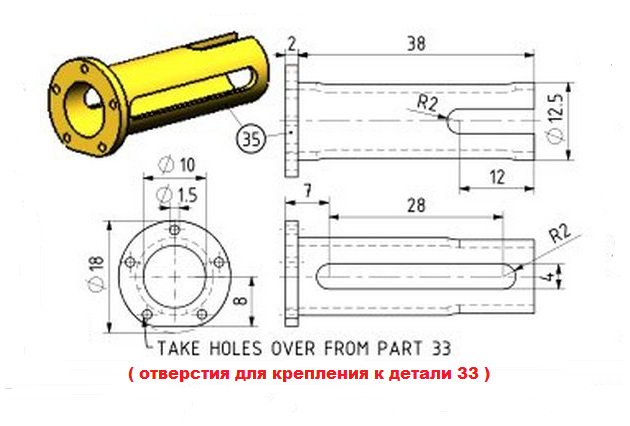

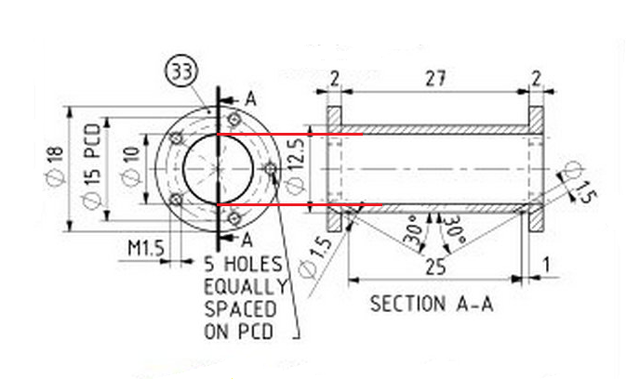

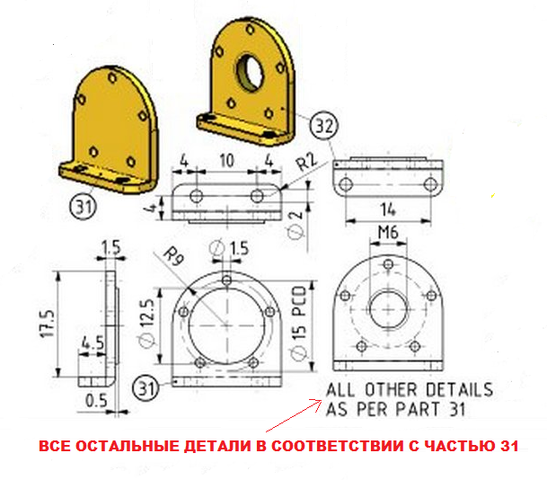

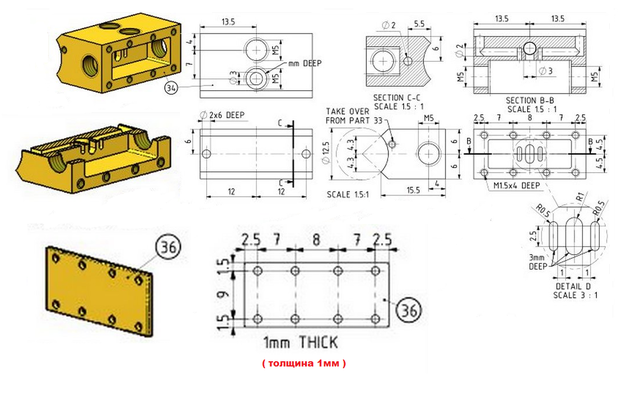

Паровые цилиндры

Володь,спаибо,я старался

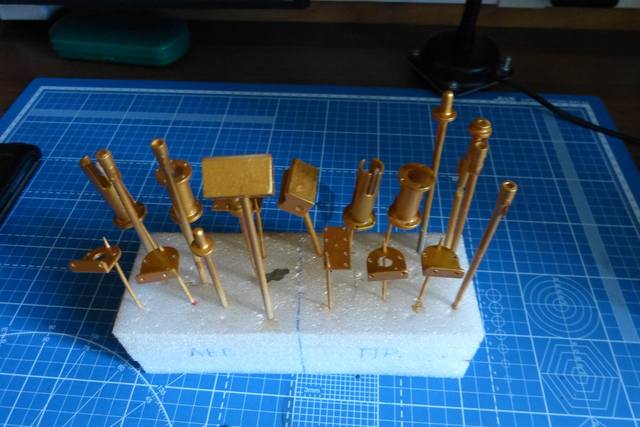

Для удобства сборки цилиндров снял поддон,ну и начал сборку,все детали свинчены болтиками - 1.6х6 , 1.6хх8 и 1.6х10 мм

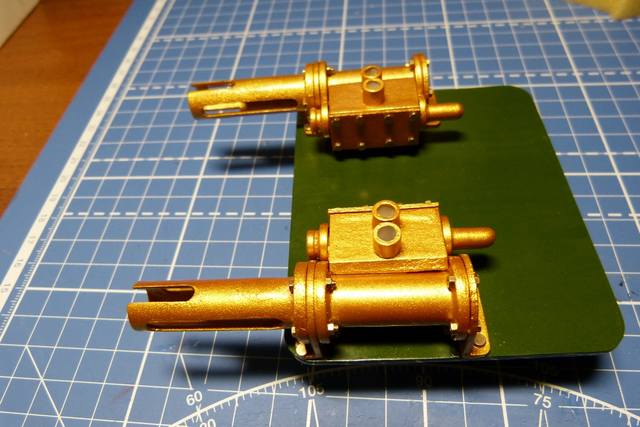

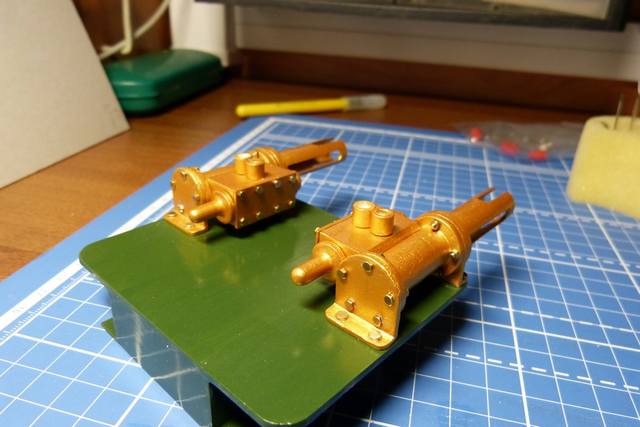

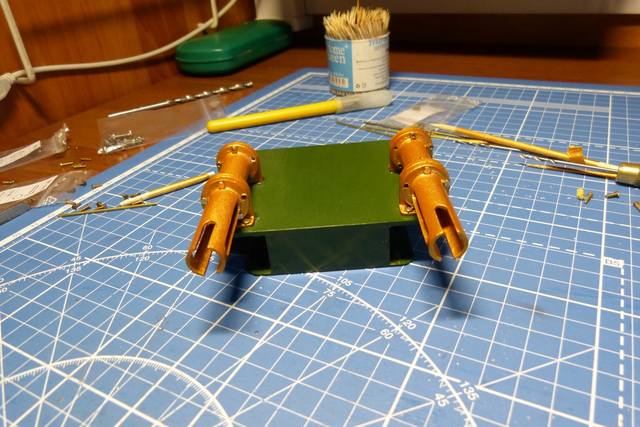

Сама сборка и готовый агрегат -

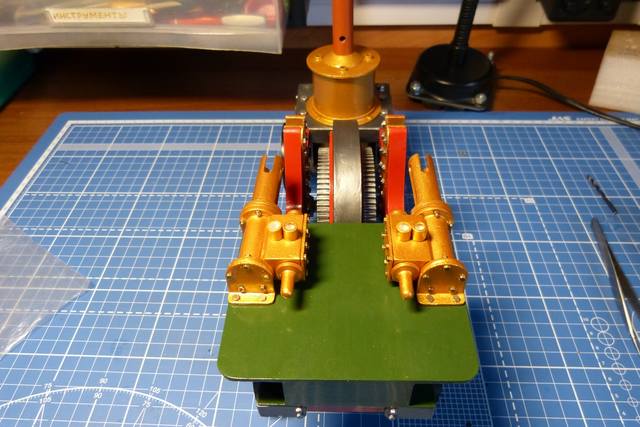

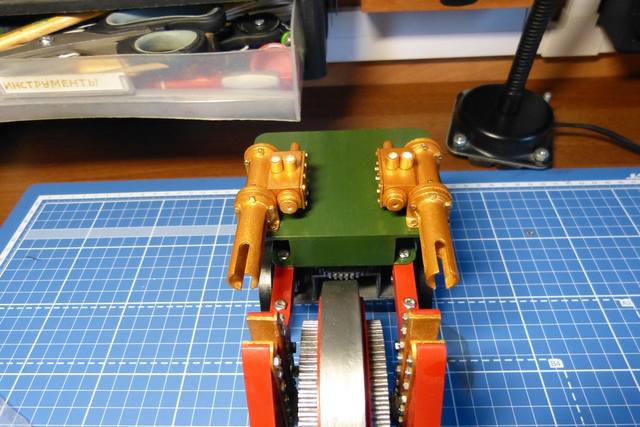

Установил поддон с цилиндрами на раму -

крепления рулевого вала и установил

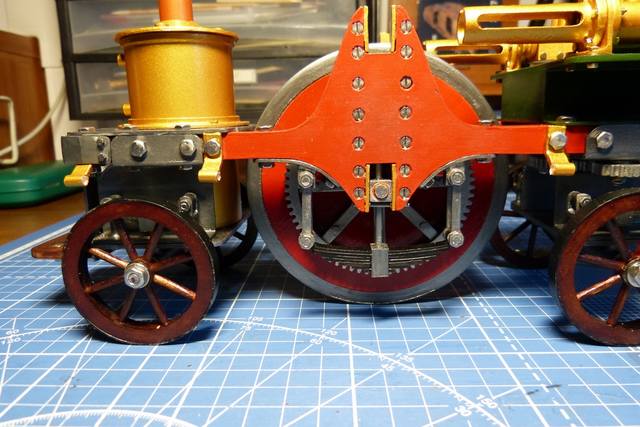

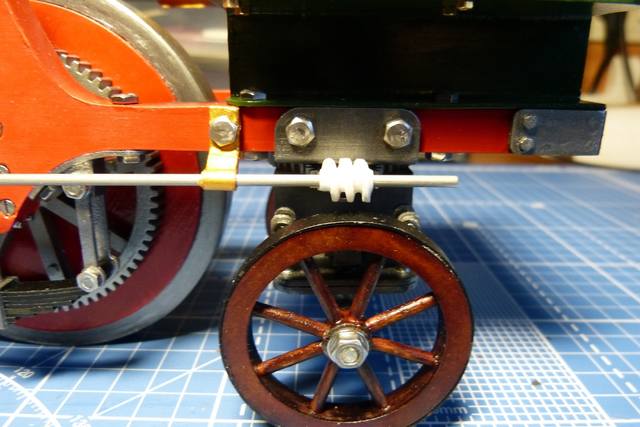

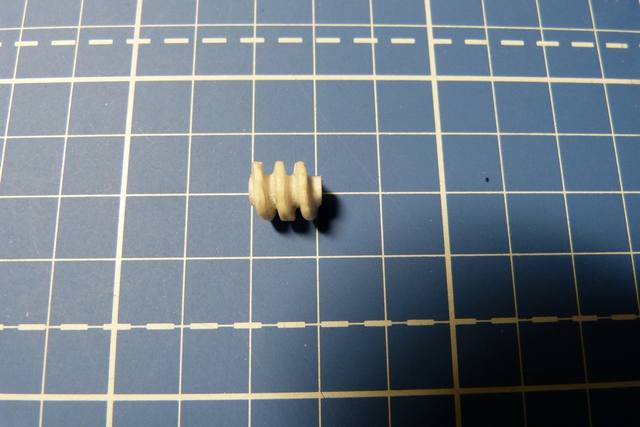

Долго мучился но сделал червяка рулевой передачи и примерил

Юра видюху не забудь, с работой механизма

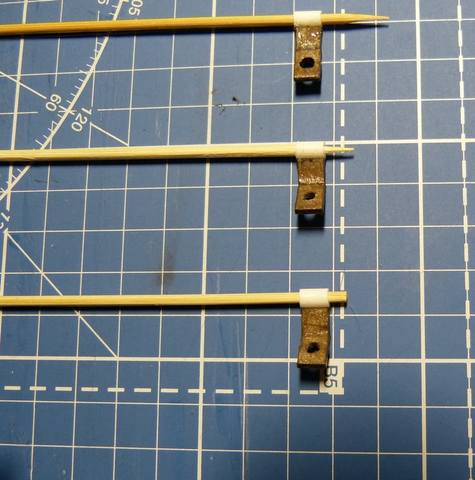

Соорудил покрасил и смонтировал первую часть шатунов и поршней на свою гравицапу,поставил шестерни,ну и проверил все ли крутится,на фотках видно,что механизм будет рабочим.Ну вот,что наваял -

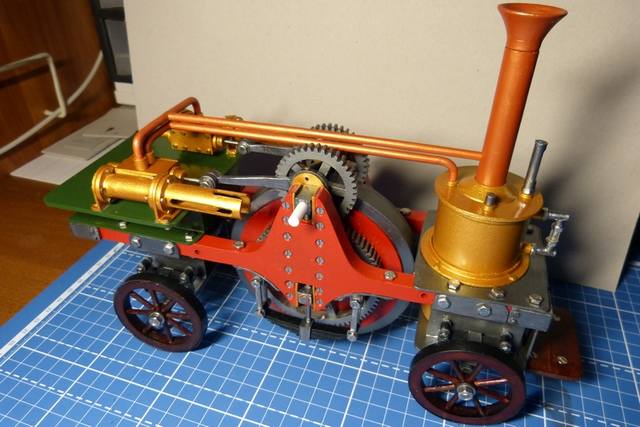

Сворганил ,покрасил и установил паровой трубопровод -

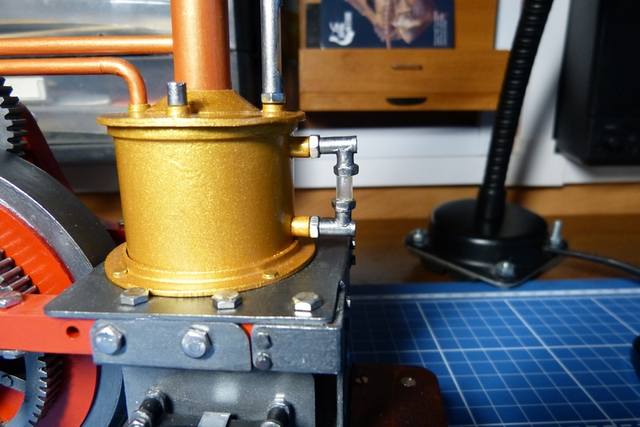

Как выглядели приборы на котле не знаю,порылся два нашел и поставил на котел - уровень воды в котле и давление пара
