Один из способов гнуть трубы

Непрочитанное сообщение sergei00110 » 17 мар 2018, 18:51

Доброе время суток! Опишу один из способов, как можно гнуть "трубы". Способ взят из технологии, как гнуть стальные трубы без трубогиба.

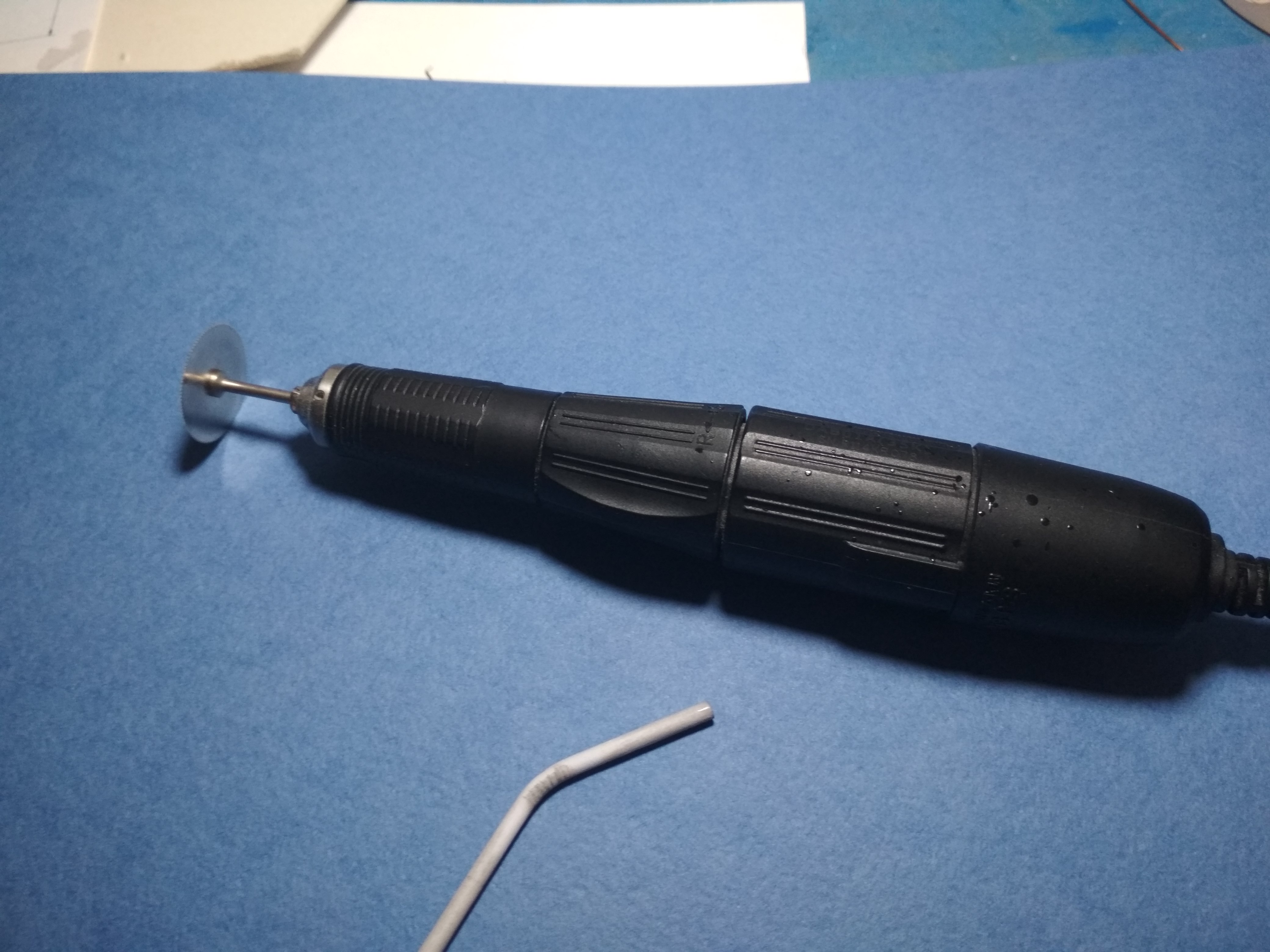

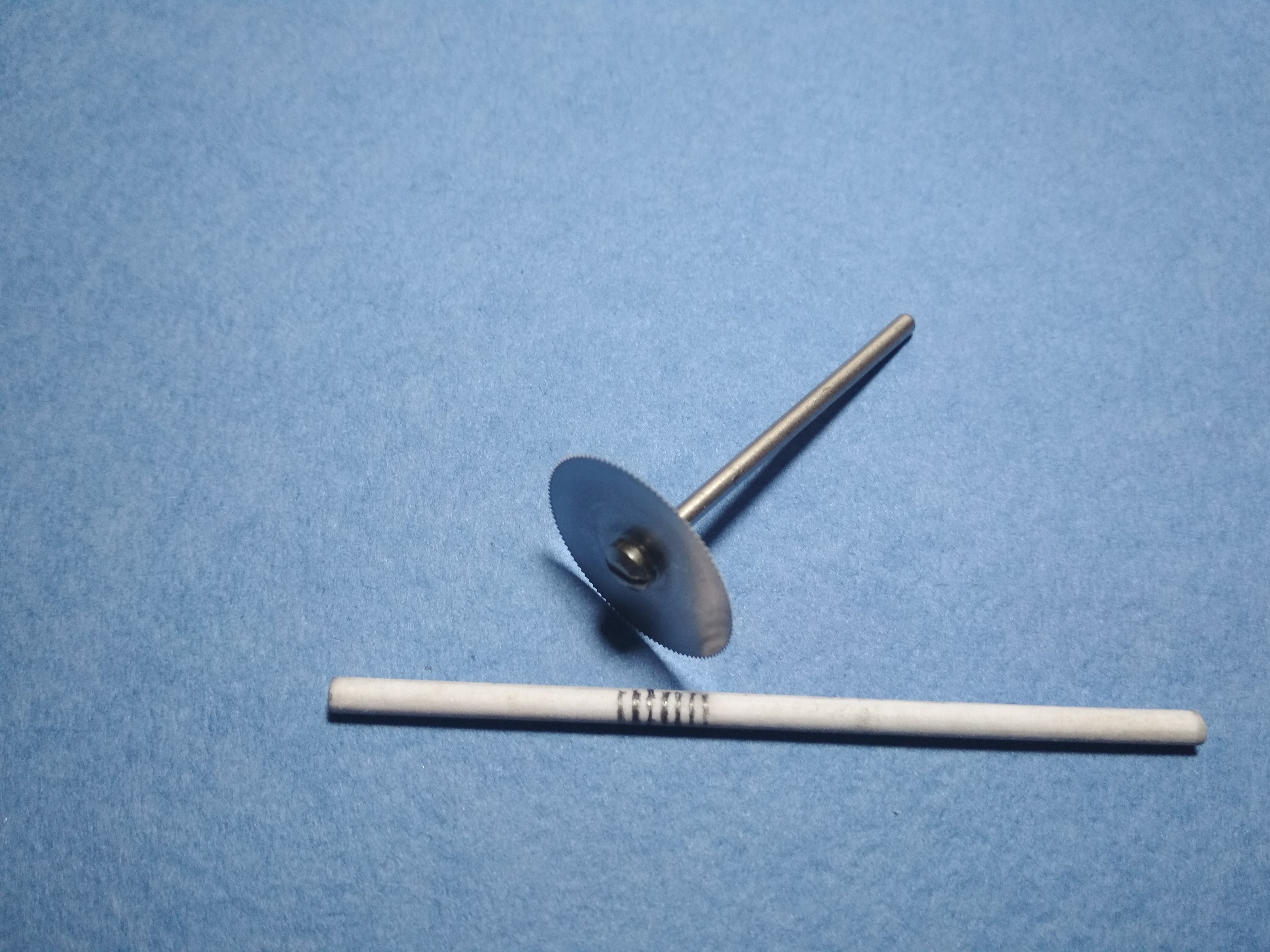

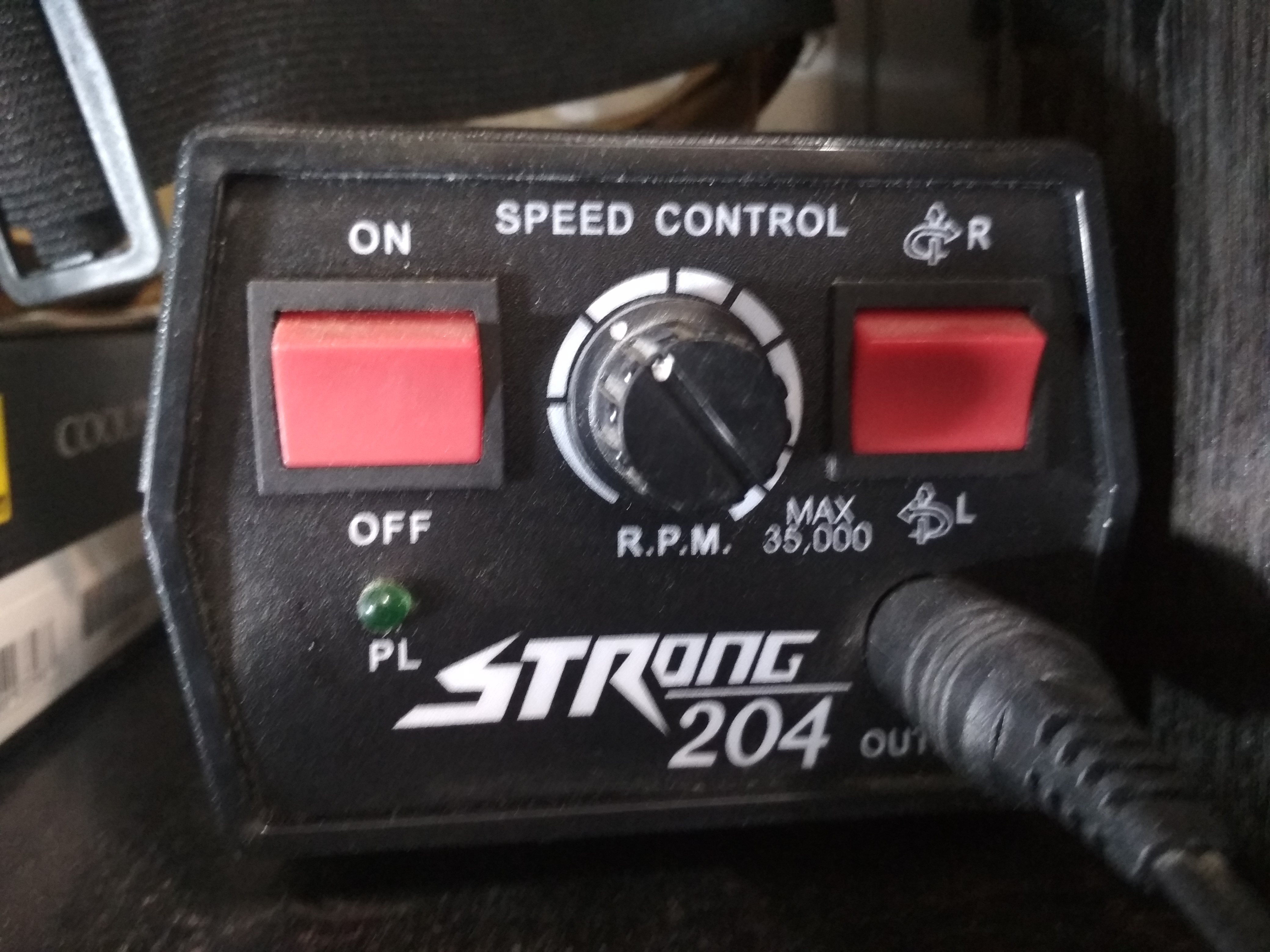

Для этого понадобится супер клей, бумага, бормашинка и диски на подобие таких как на фото, у меня это диски PROXXON.

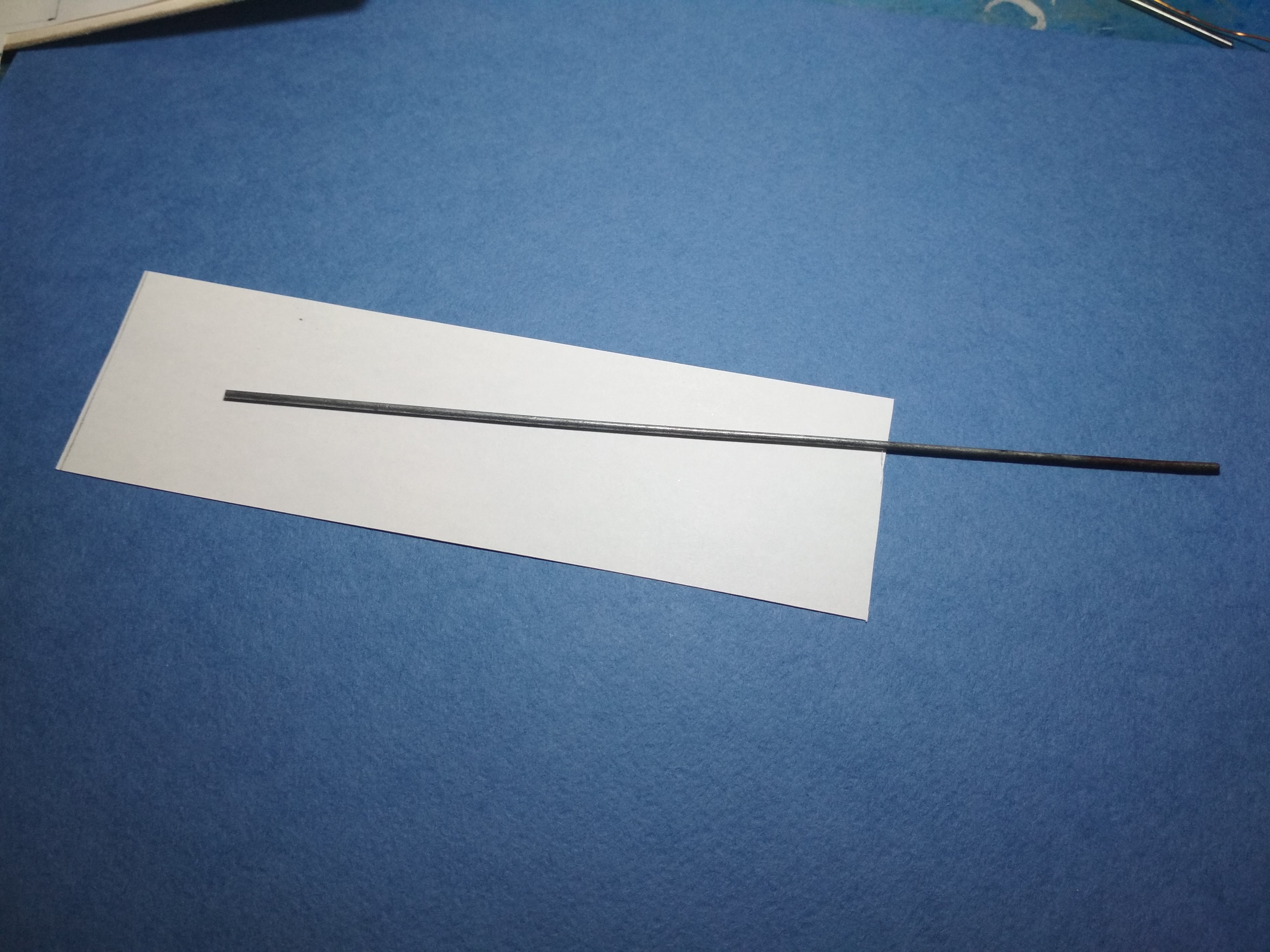

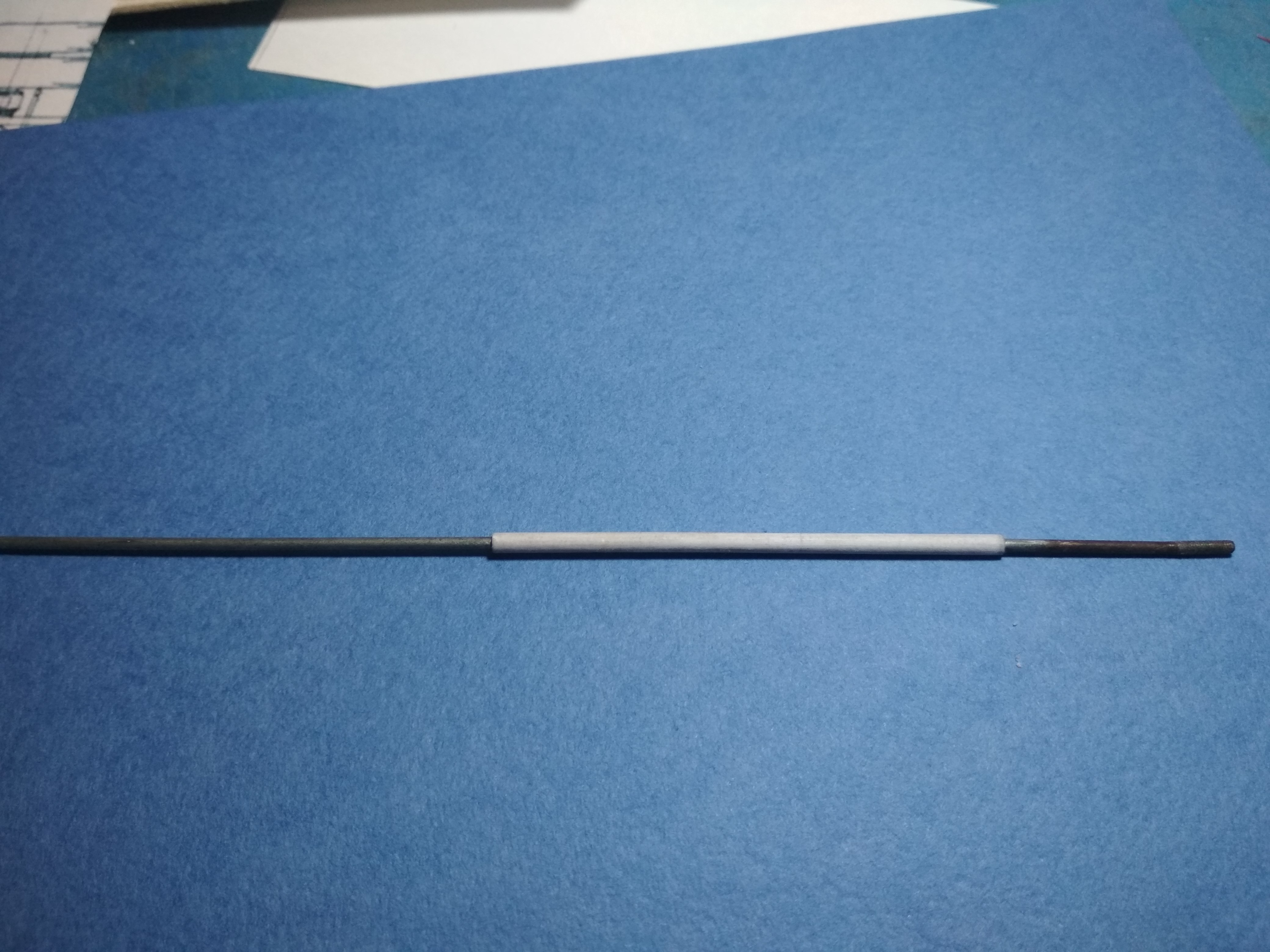

Первым этапом, взят нужный кусок листа офисной бумаги и спица от велосипеда как болванка.

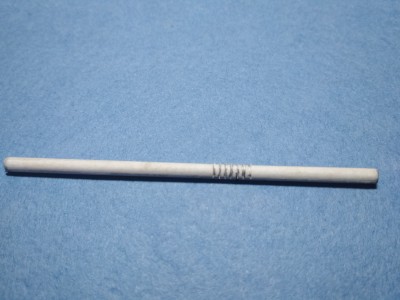

Скручена и проклеена суперклеем. После снятия со спицы пропитана суперклеем изнутри.

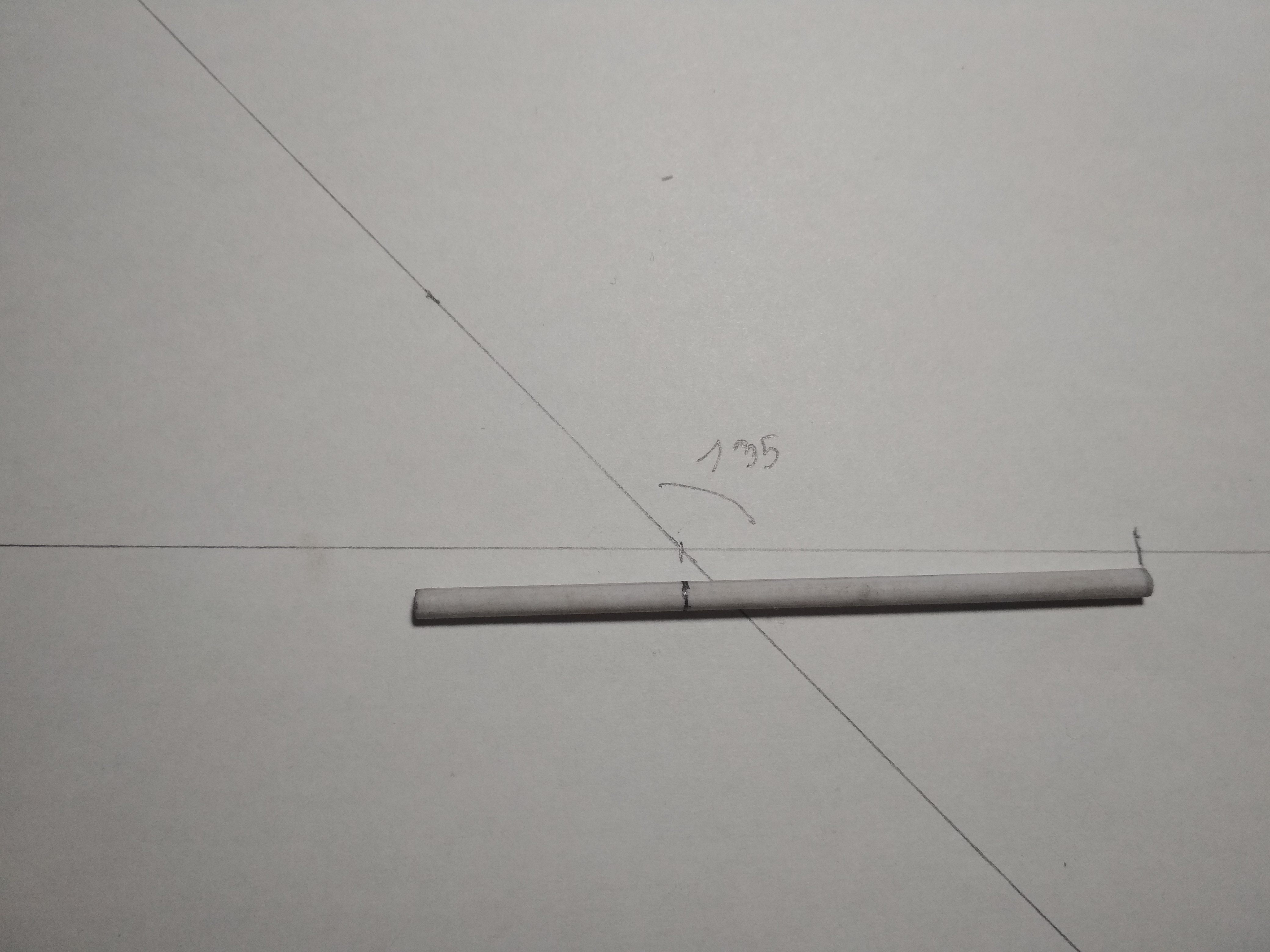

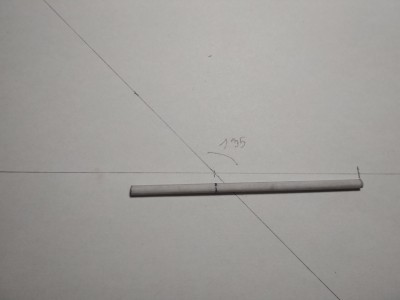

Сделана разметка угла с помощью транспортира.

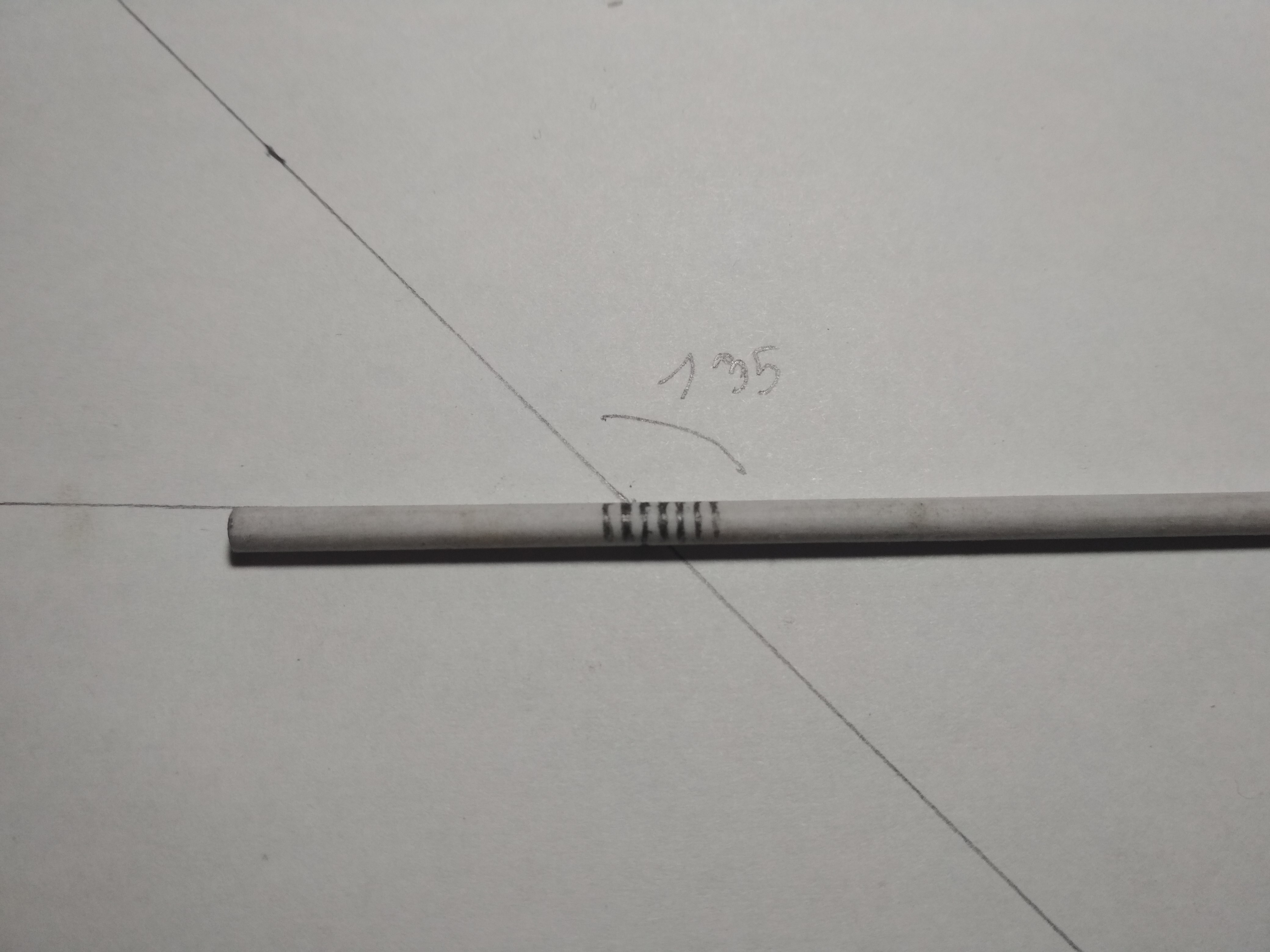

Сделана разметка на приблизительное количество пропилов и шаг где то 1,5 мм. Количество пропилов зависит от толщины диска и от угла на который нужно загнуть, а шаг это уже крутизна загиба (резкий или плавный).

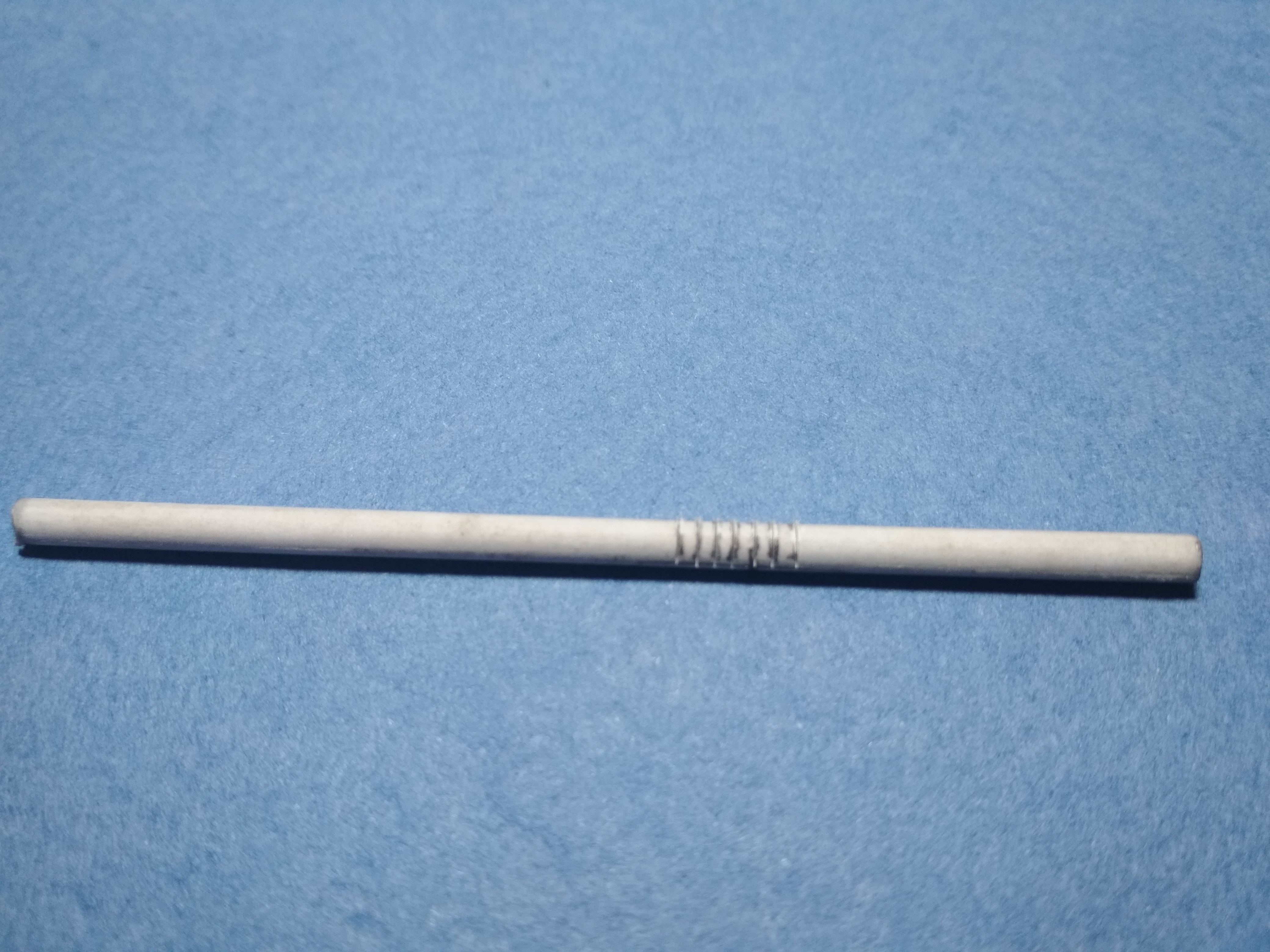

Делаем пропилы бормашинкой, чуть больше половины сечения трубы, то есть приблизительно на половину или чуть больше.
Далее, загибаем до упора и фиксируем суперклеем, когда суперклей полностью схватился отпускаем и шкурим, если нужно после шкуривания еще раз пропитываем суперклеем. Можно сразу зашкурить, а потом гнуть.

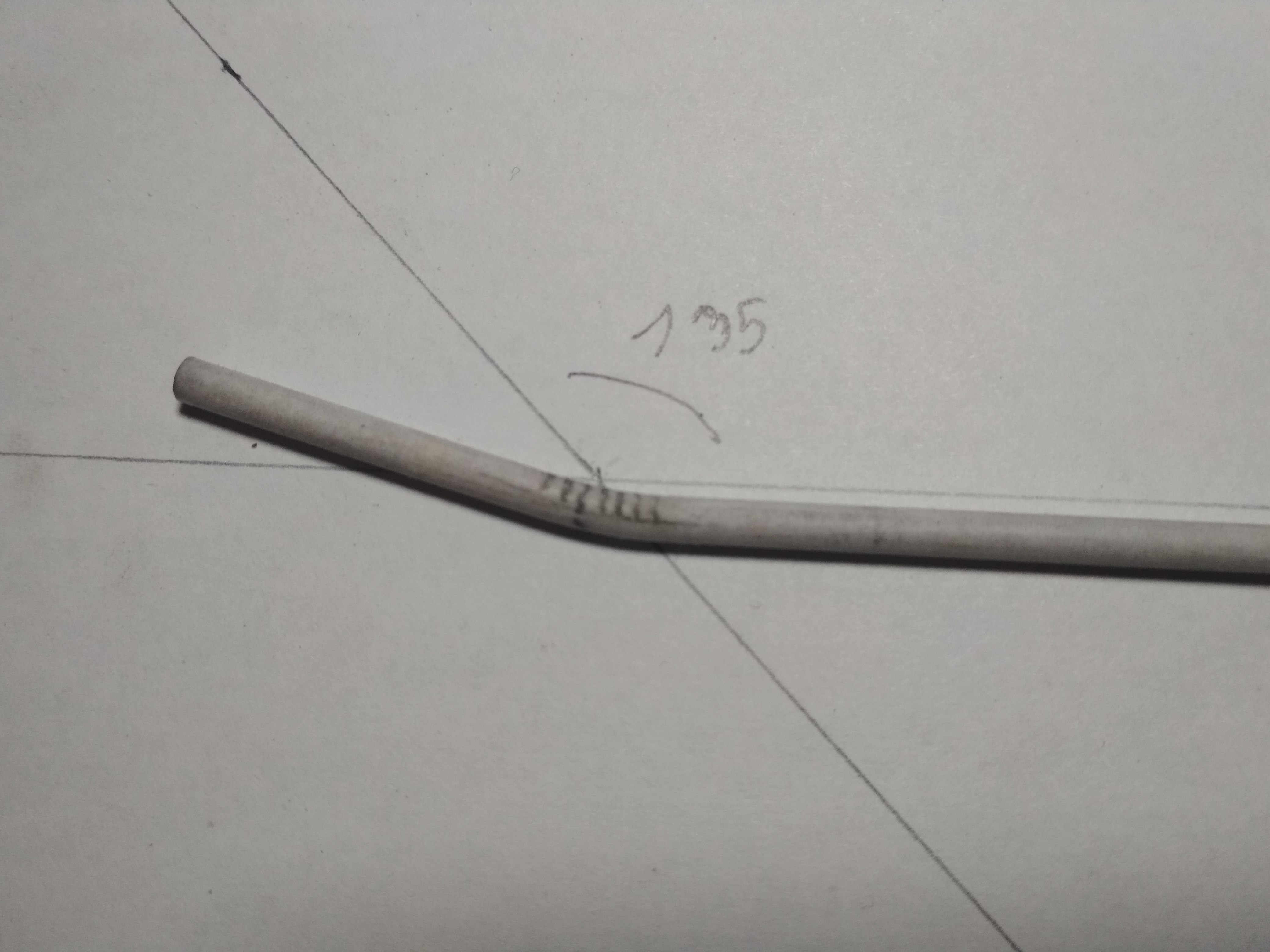

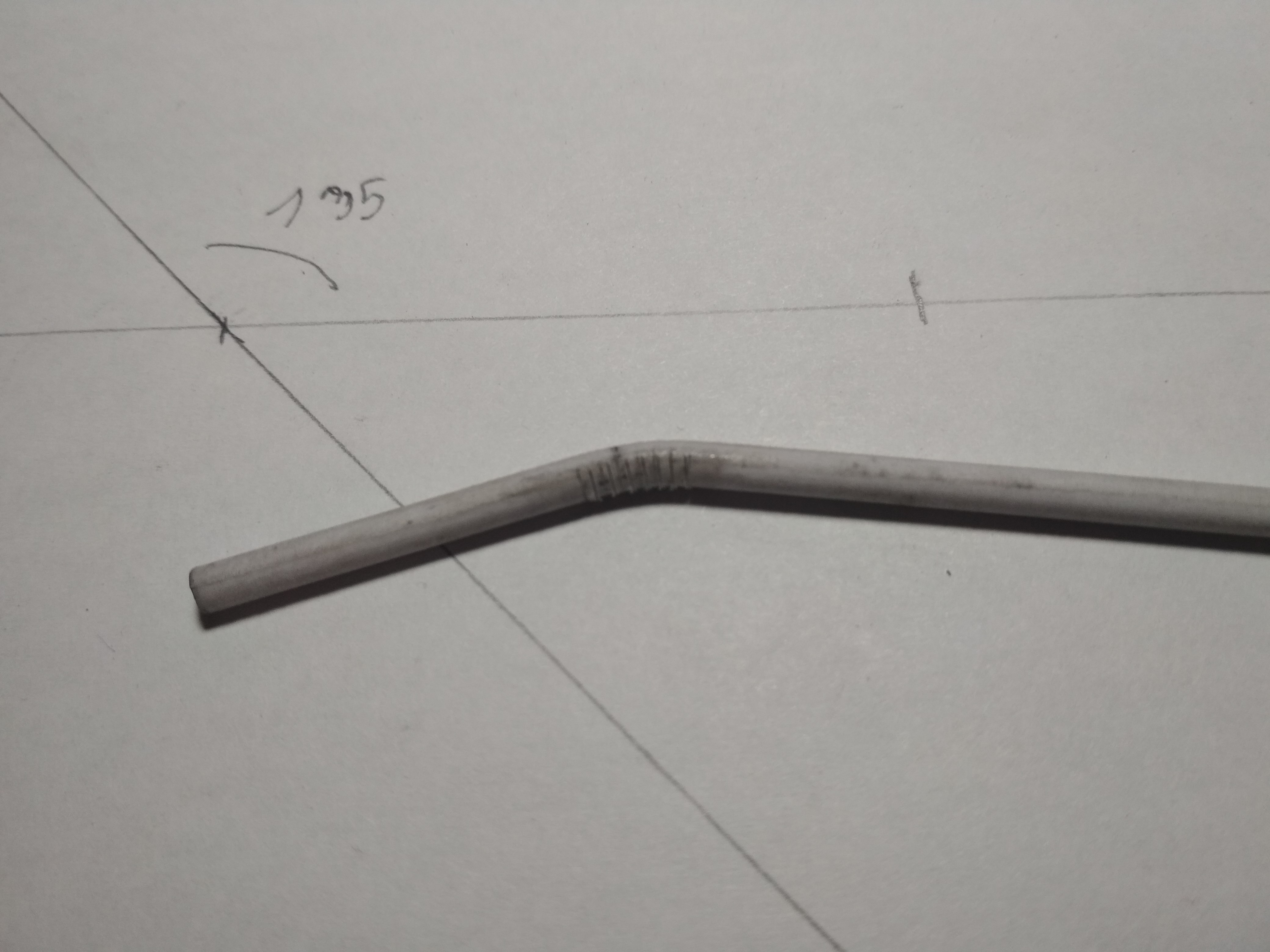

Если угла не хватает, как у меня на фото, делаем еще пропилы по верх старых или между ними.
Гнем и проклеиваем суперклеем.

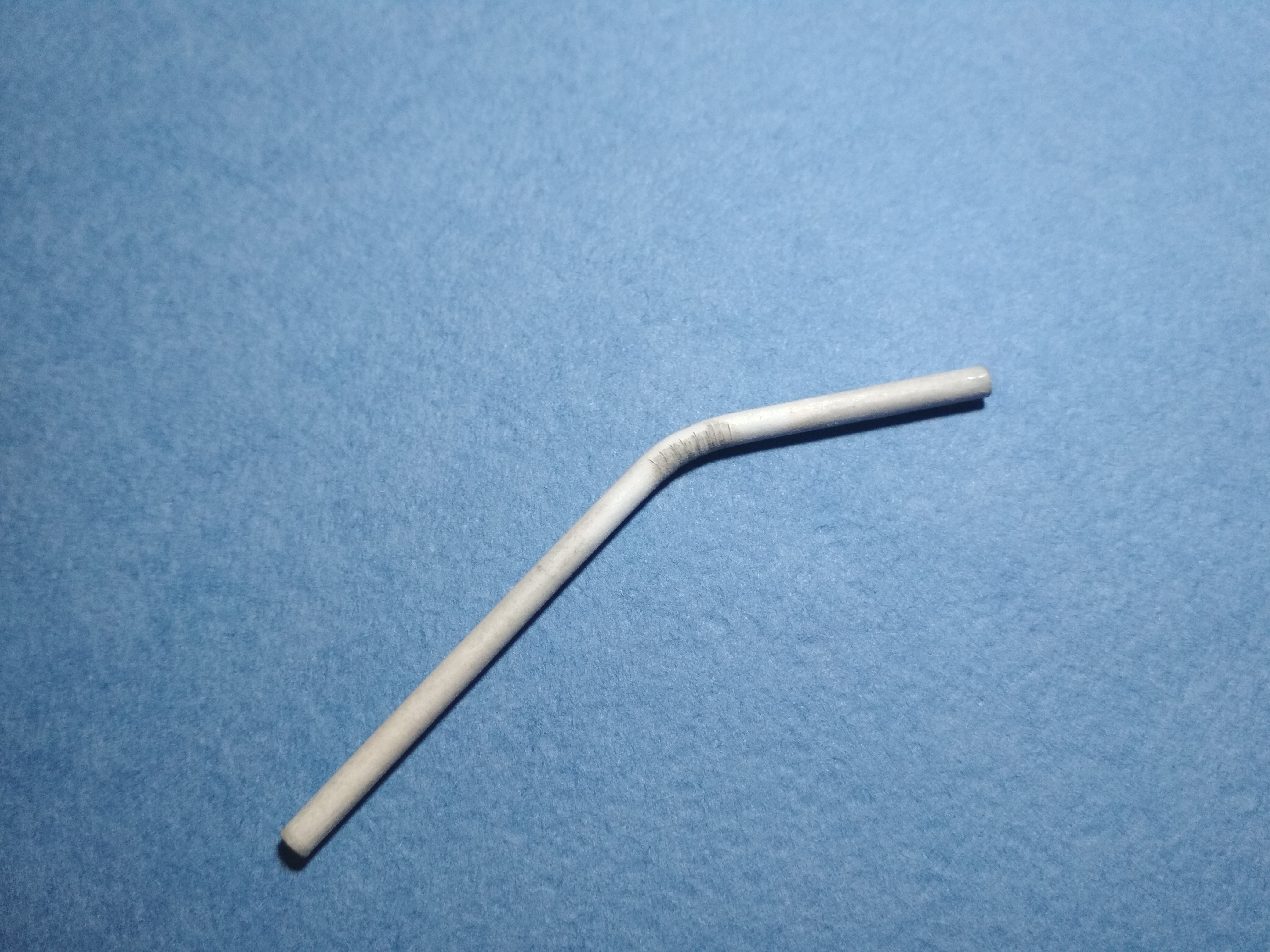

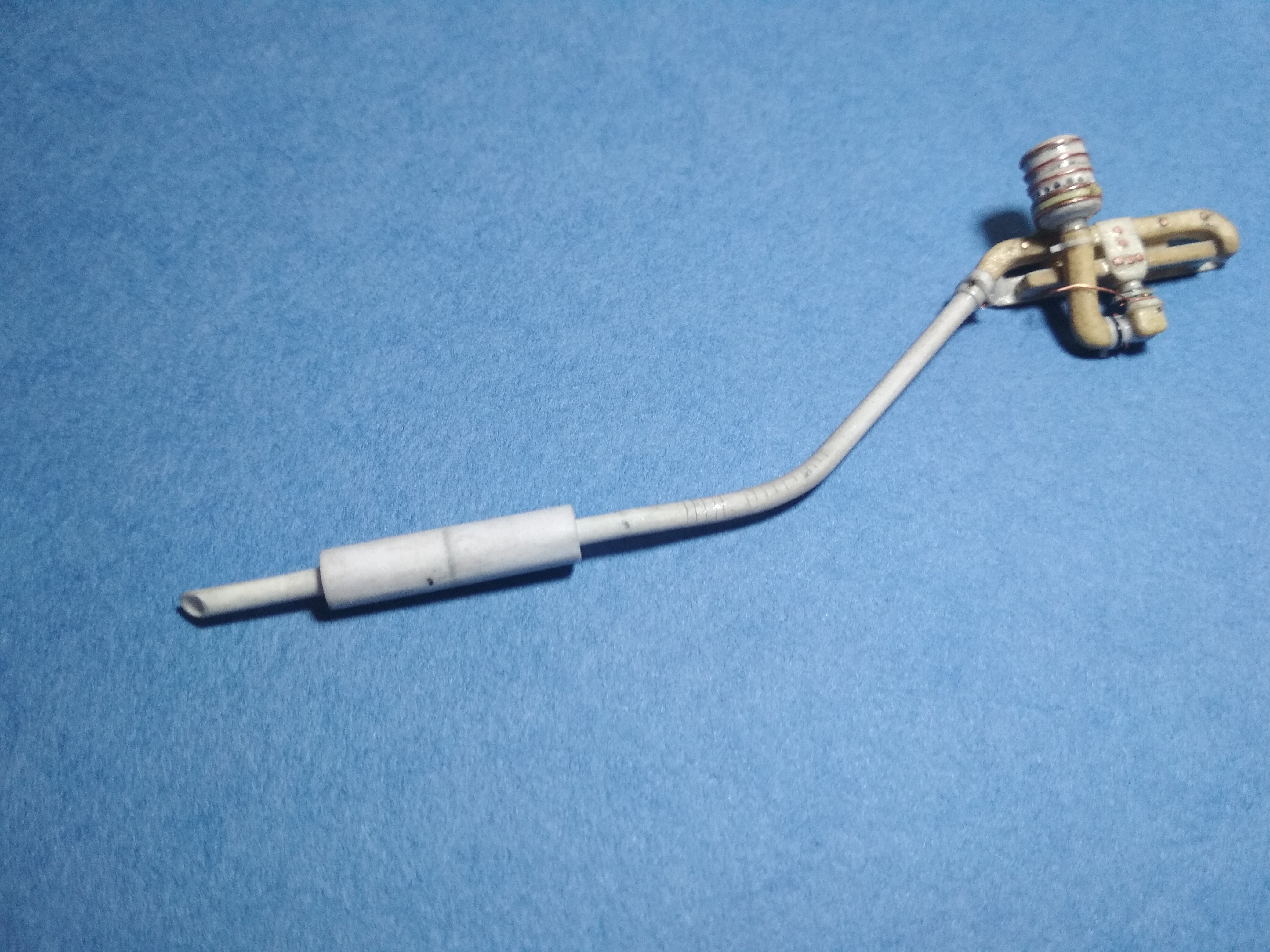

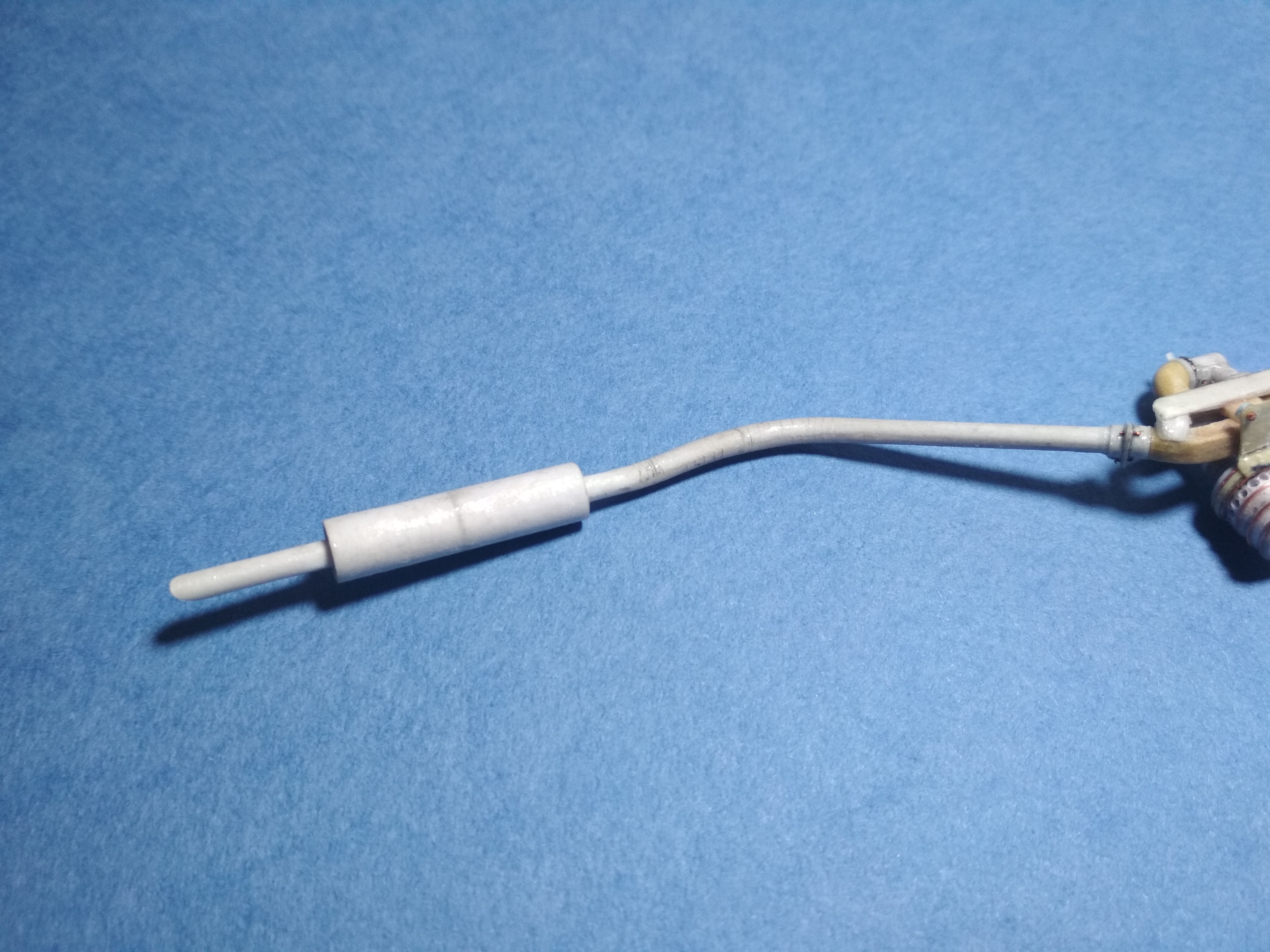

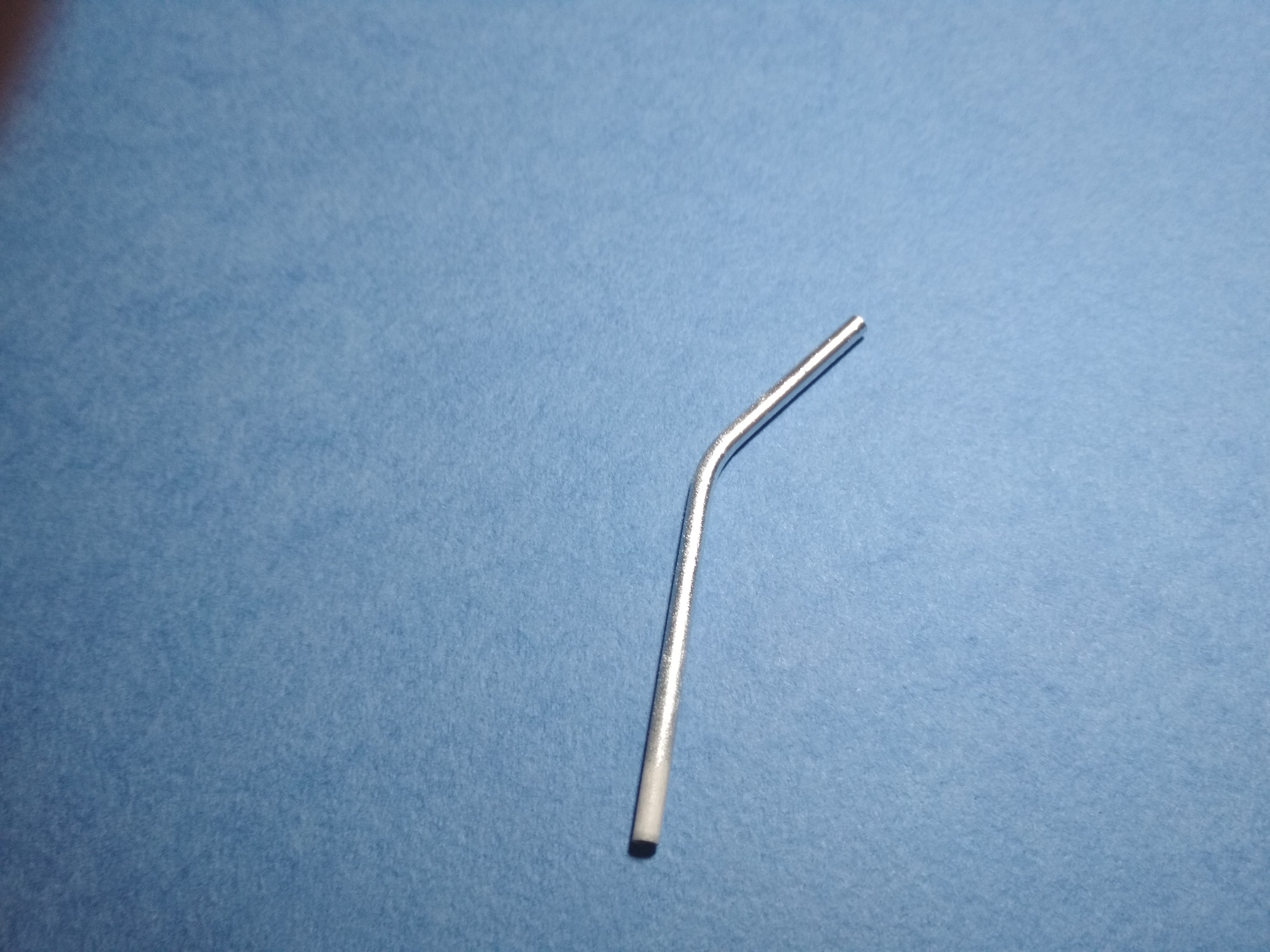

Вот примерно что может получится. Этот способ чем хорош, можно гнуть в разных направлениях под разными углами.

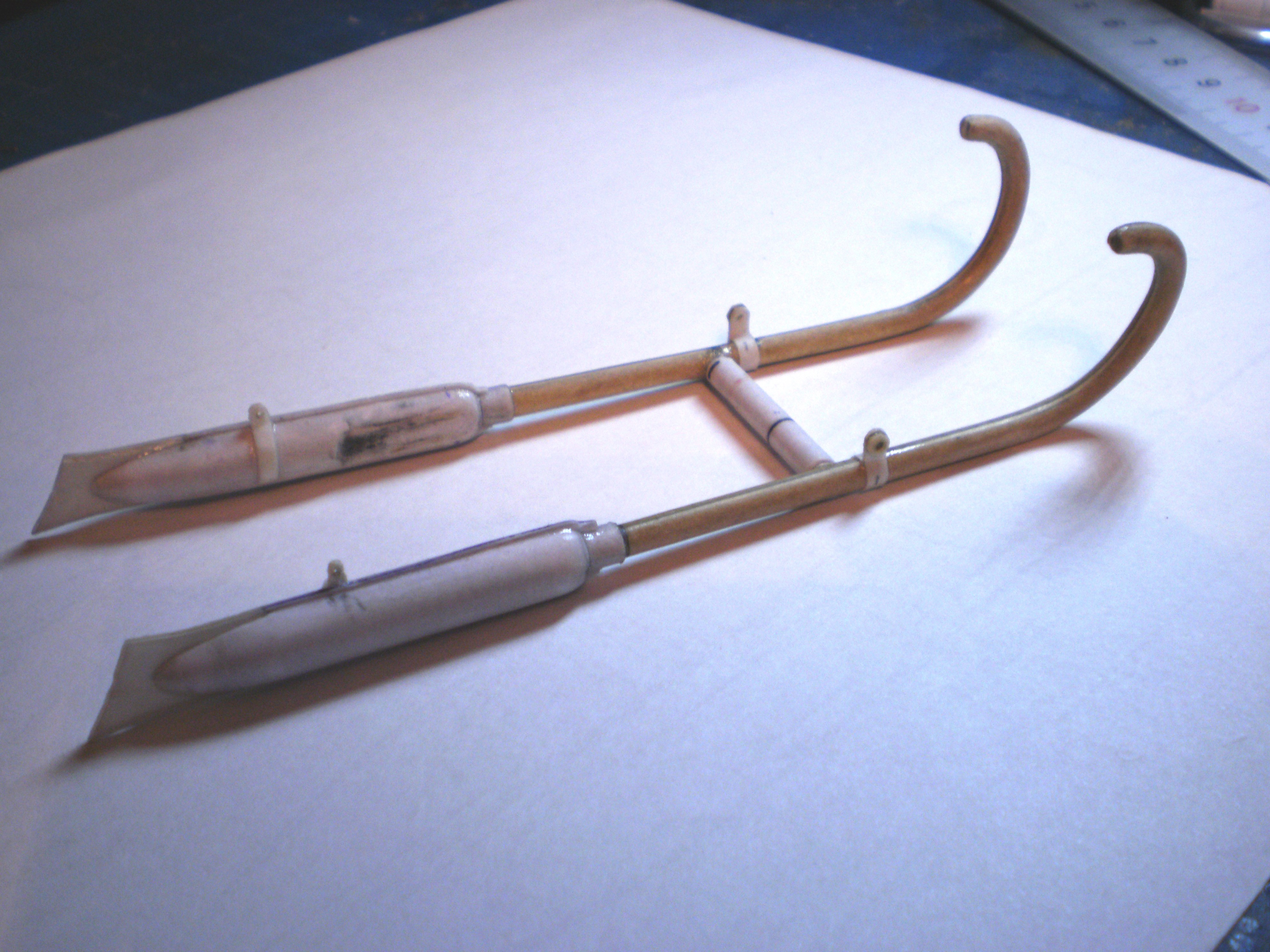

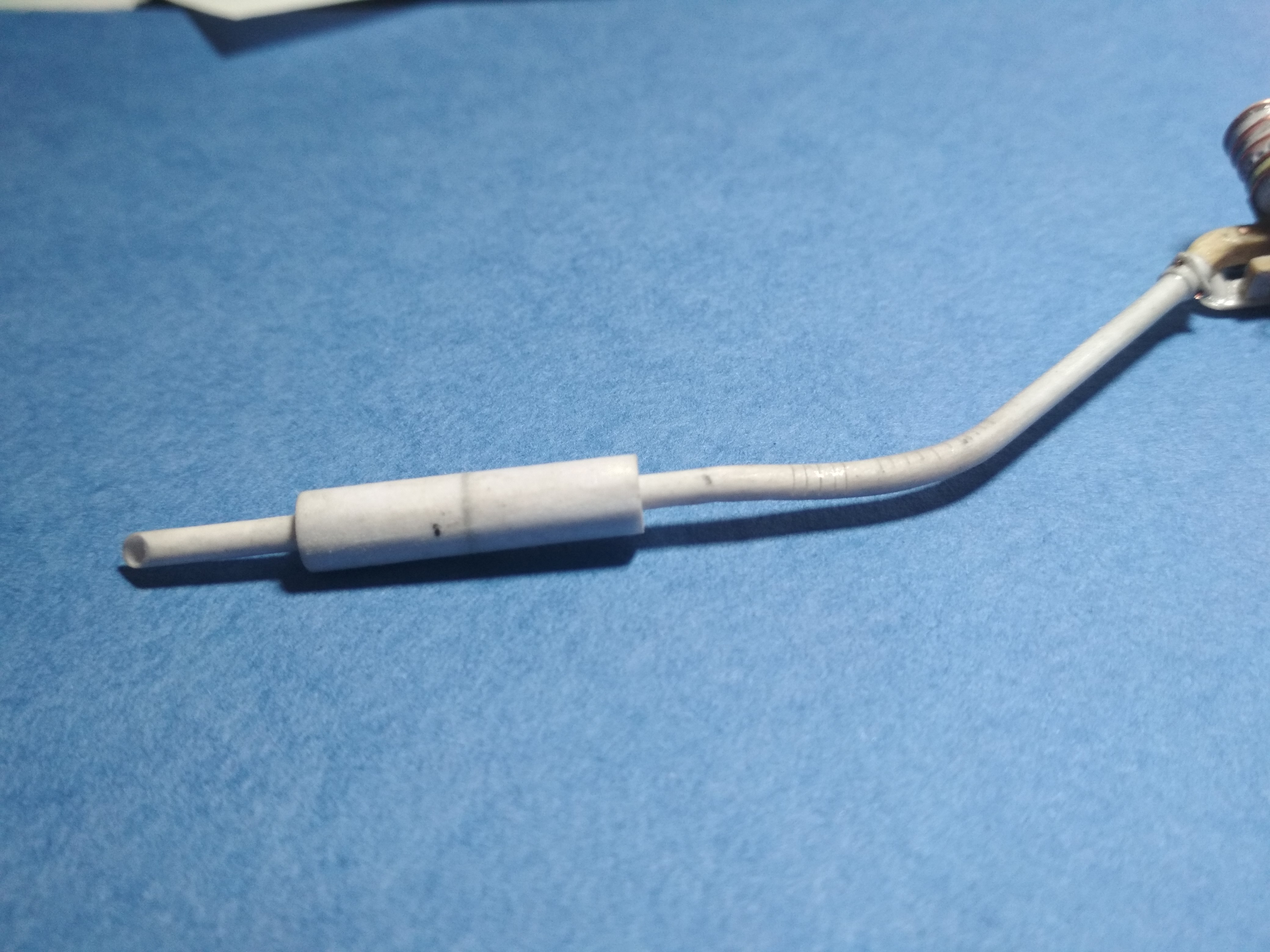

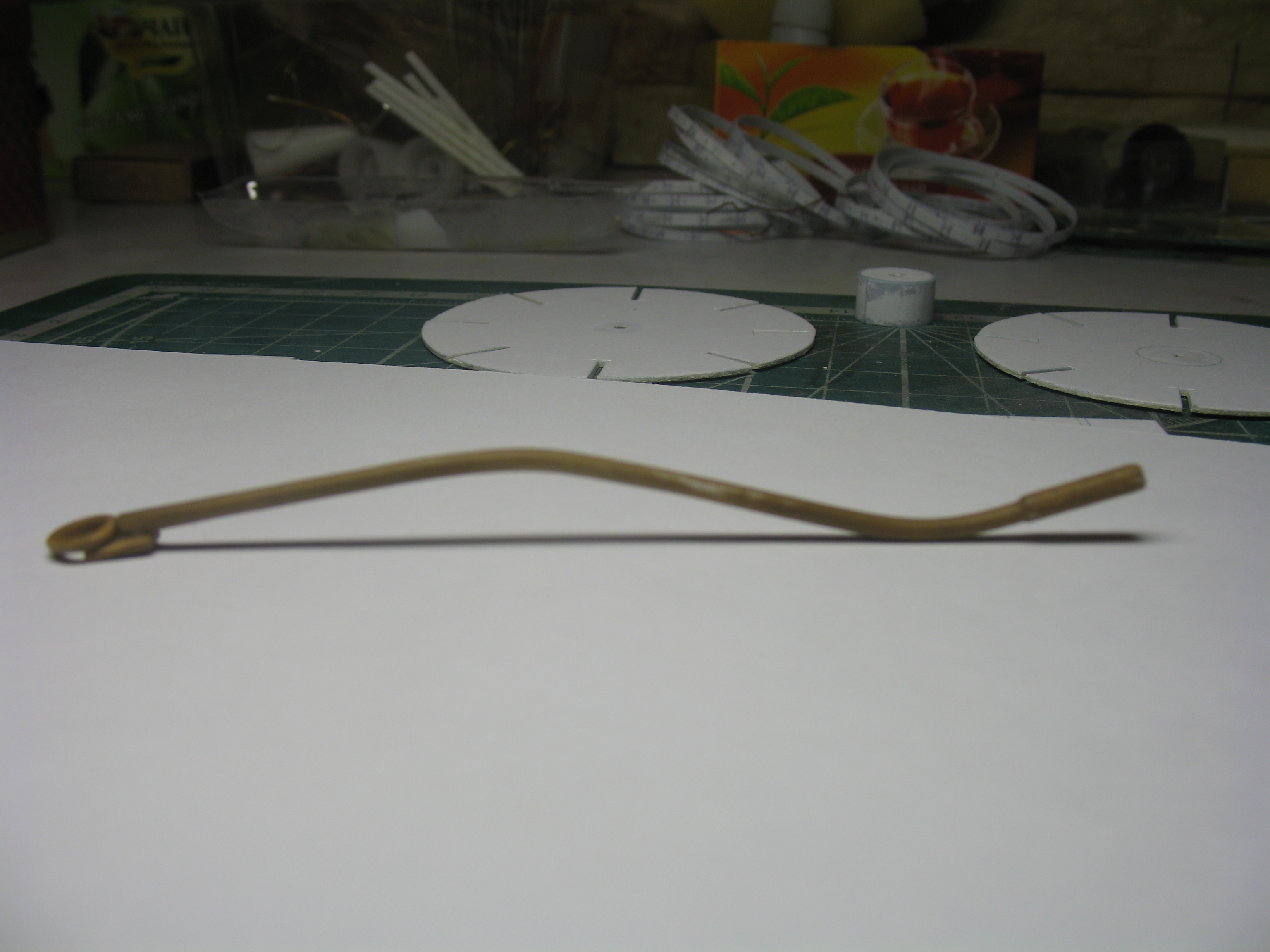

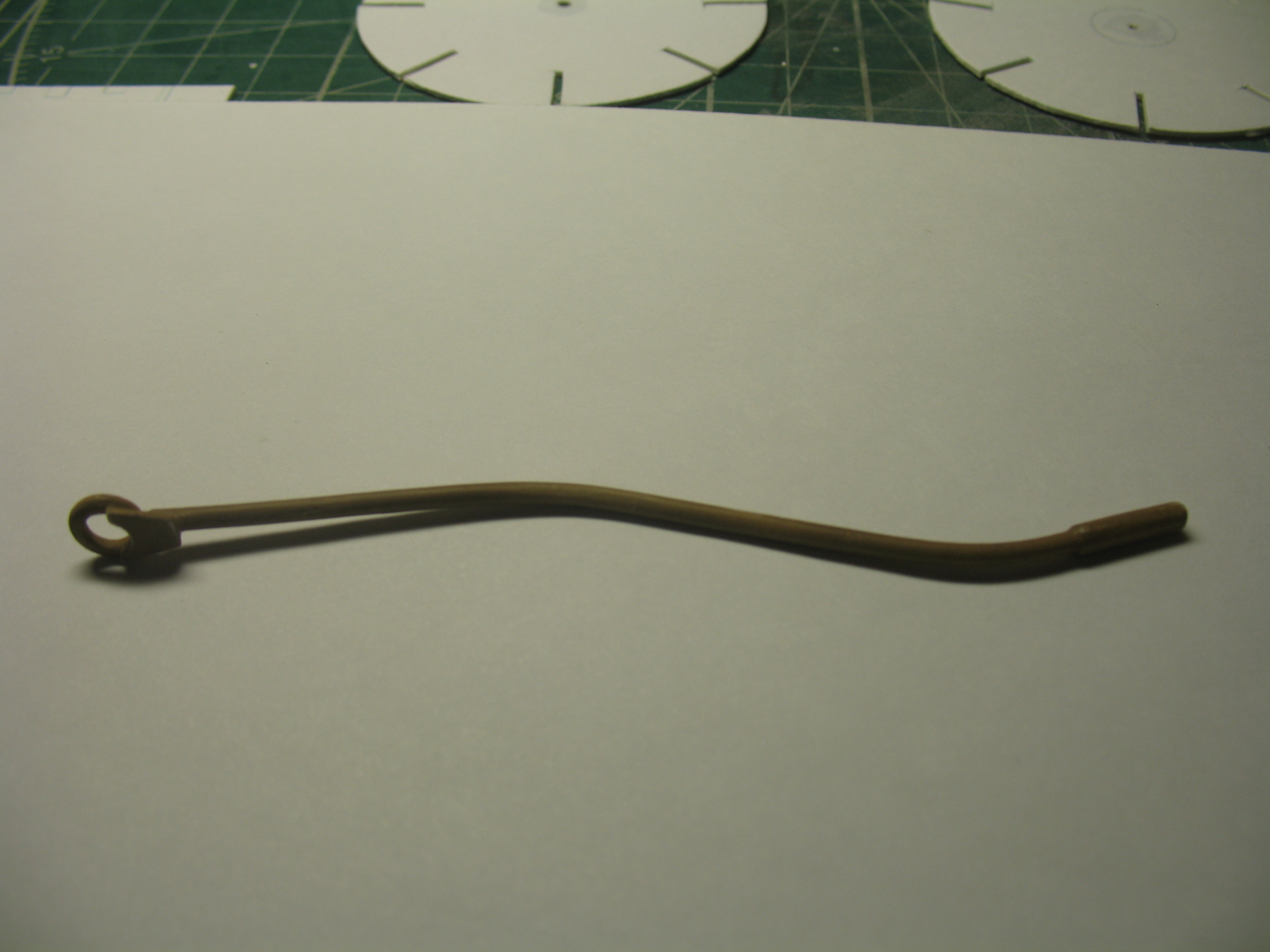

Вот один из примеров использование этого способа построения.
Есть еще один способ, которым я пользуюсь, это бутерброд из картона вырезанный заранее под нужный угол, пропитанный суперклеем и обточенный напильником и наждачкой. Но этот способ трудно использовать, когда гнуть нужно сразу под разными углами в разных осях.

Аватара пользователя
Юрий Сотников
Чу-и. Второй лейтенант
Чу-и. Второй лейтенант
Сообщения: 1370
Зарегистрирован: 15 май 2015, 23:16
Репутация: 1
Откуда: г.Курск
Поблагодарили: 1 раз

Re: Один из способов гнуть трубы

Непрочитанное сообщение Юрий Сотников » 17 мар 2018, 18:59

Сереж,очень нужный и хороший способ,думаю это из твоего сварочного опыта.Спасибо за поэтапное пояснение,взял на вооружение.Еще раз спасибо :)

Аватара пользователя
sergei00110
Итто-хей. Матрос 1-го класса
Итто-хей. Матрос 1-го класса
Сообщения: 124
Зарегистрирован: 26 фев 2018, 18:56
Репутация: 0
Откуда: Казахстан. Акмолинская обл. Егиндыколь.

Re: Один из способов гнуть трубы

Непрочитанное сообщение sergei00110 » 17 мар 2018, 19:04

Не за что!

Аватара пользователя
канопус
Санто-хейшо
Санто-хейшо
Сообщения: 198
Зарегистрирован: 21 фев 2018, 16:28
Репутация: 1
Откуда: Донецк

Re: Один из способов гнуть трубы

Непрочитанное сообщение канопус » 17 мар 2018, 19:53

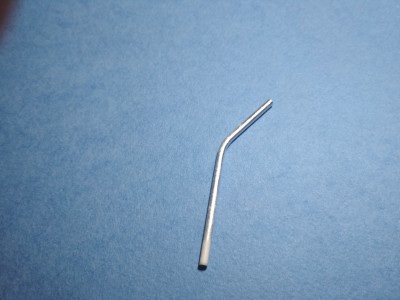

Сергей, способ хороший, спасибо.А я вот еще как делал. Брал проволоку алюминиевую из трансформаторов, на нее накручивал офиску, но проволоку не вытаскивал. И все вместе гнул, можно получить довольно таки хорошие углы, без переломов бумаги.

Аватара пользователя
sergei00110
Итто-хей. Матрос 1-го класса
Итто-хей. Матрос 1-го класса
Сообщения: 124
Зарегистрирован: 26 фев 2018, 18:56
Репутация: 0
Откуда: Казахстан. Акмолинская обл. Егиндыколь.

Re: Один из способов гнуть трубы

Непрочитанное сообщение sergei00110 » 17 мар 2018, 19:58

Я тоже этот способ пробовал, только тут не суперклей нужно использовать, какой нибудь другой. Обычно пва клей. но мне свойство бумаги не нравится после пва, привык к суперклею.
