Изготовление, реалистичных стеклышек к фарам (рассеиватель)

Непрочитанное сообщение bossnet1 » 02 мар 2018, 18:58

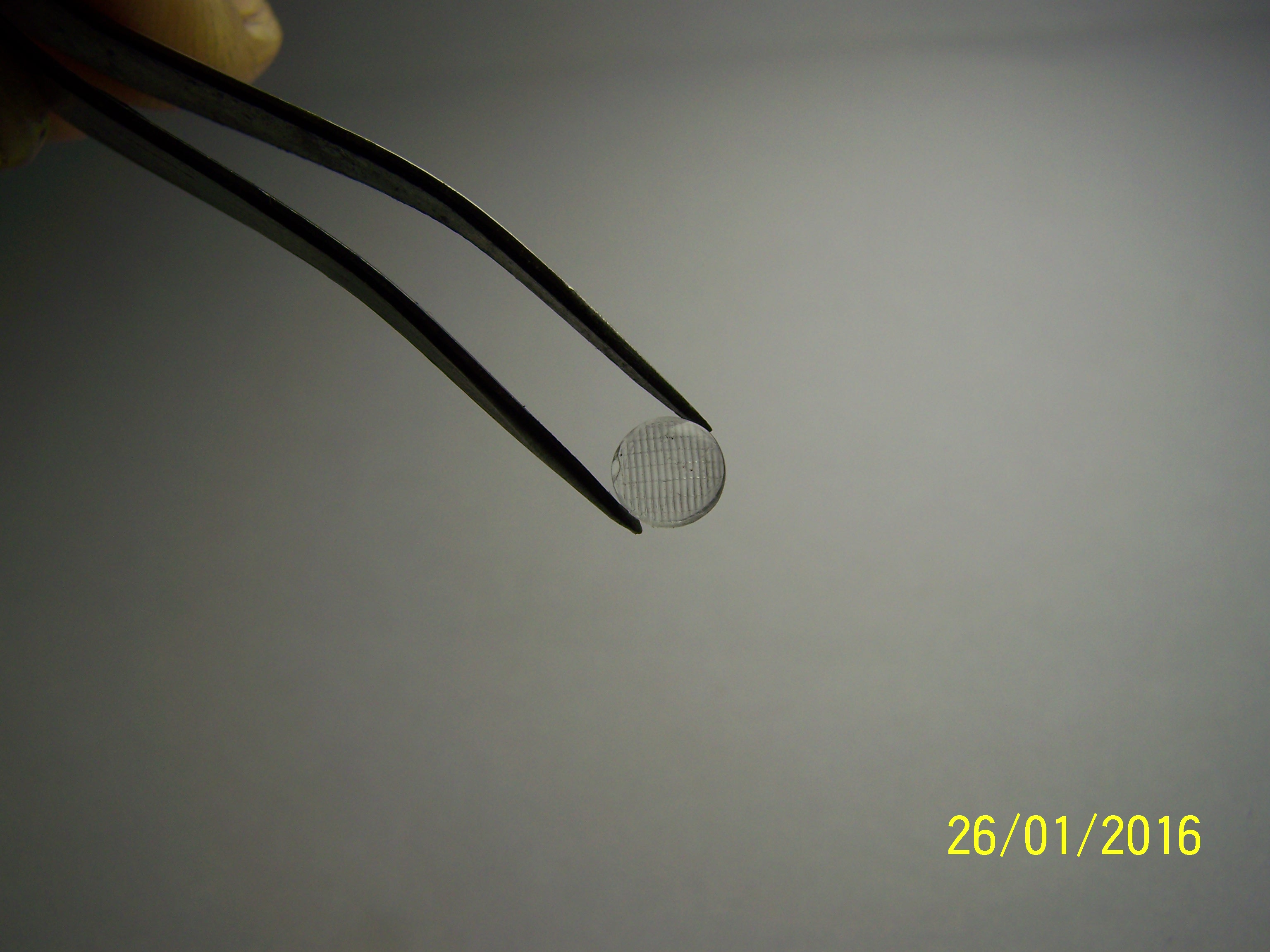

Приветствую! В данной темке, хочу поделиться, технологией, изготовления реалистичных рассеивателей к фарам :)

Аватара пользователя
bossnet1
Никто-хейшо. Старшина
Никто-хейшо. Старшина
Сообщения: 228
Зарегистрирован: 21 фев 2018, 21:03
Репутация: 0
Откуда: Казахстан, Акмолинская обл. п Аршалы (Вишневка)

Re: Изготовление, реалистичных стеклышек к фарам (рассеиват

Непрочитанное сообщение bossnet1 » 02 мар 2018, 19:14

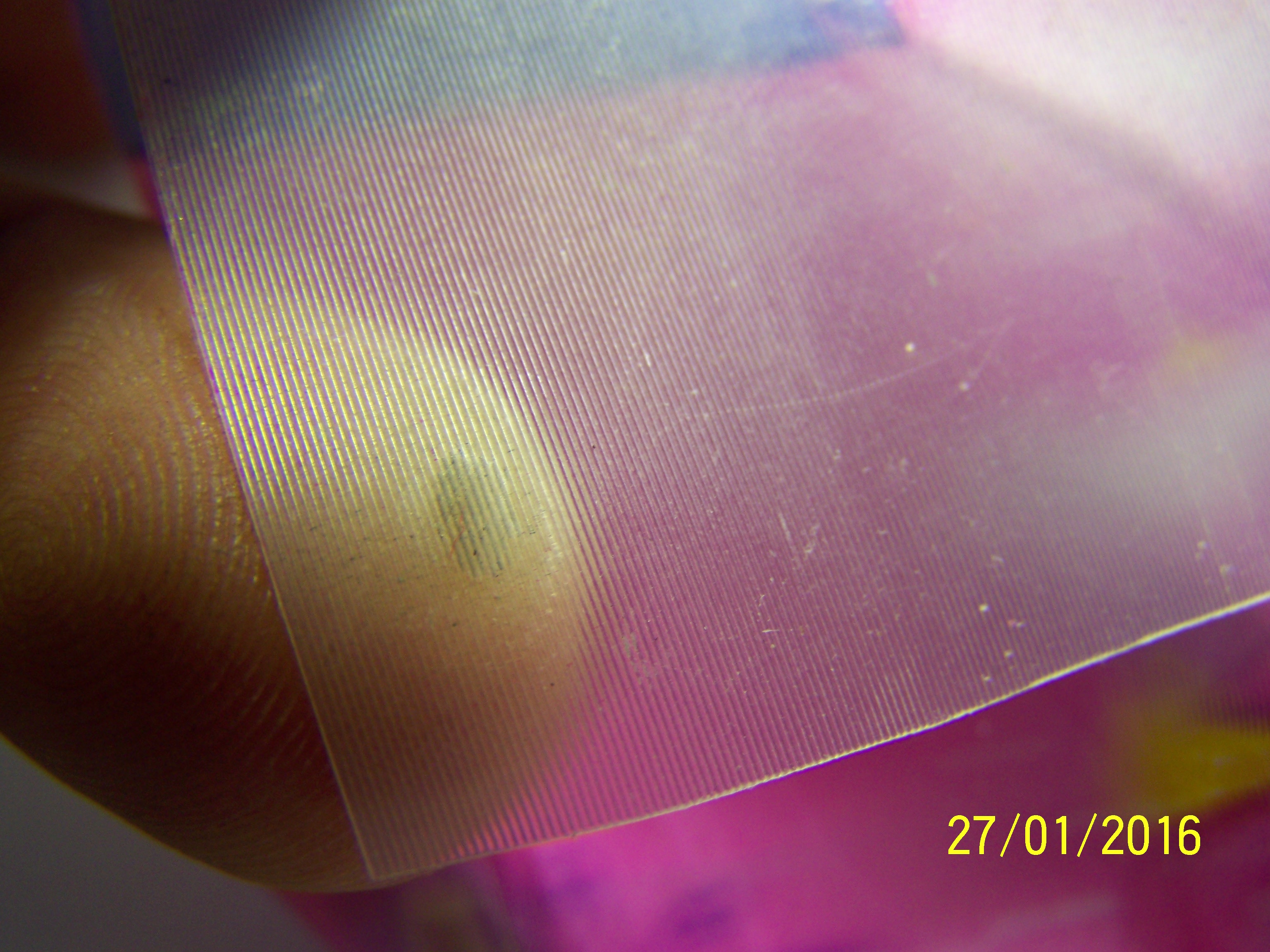

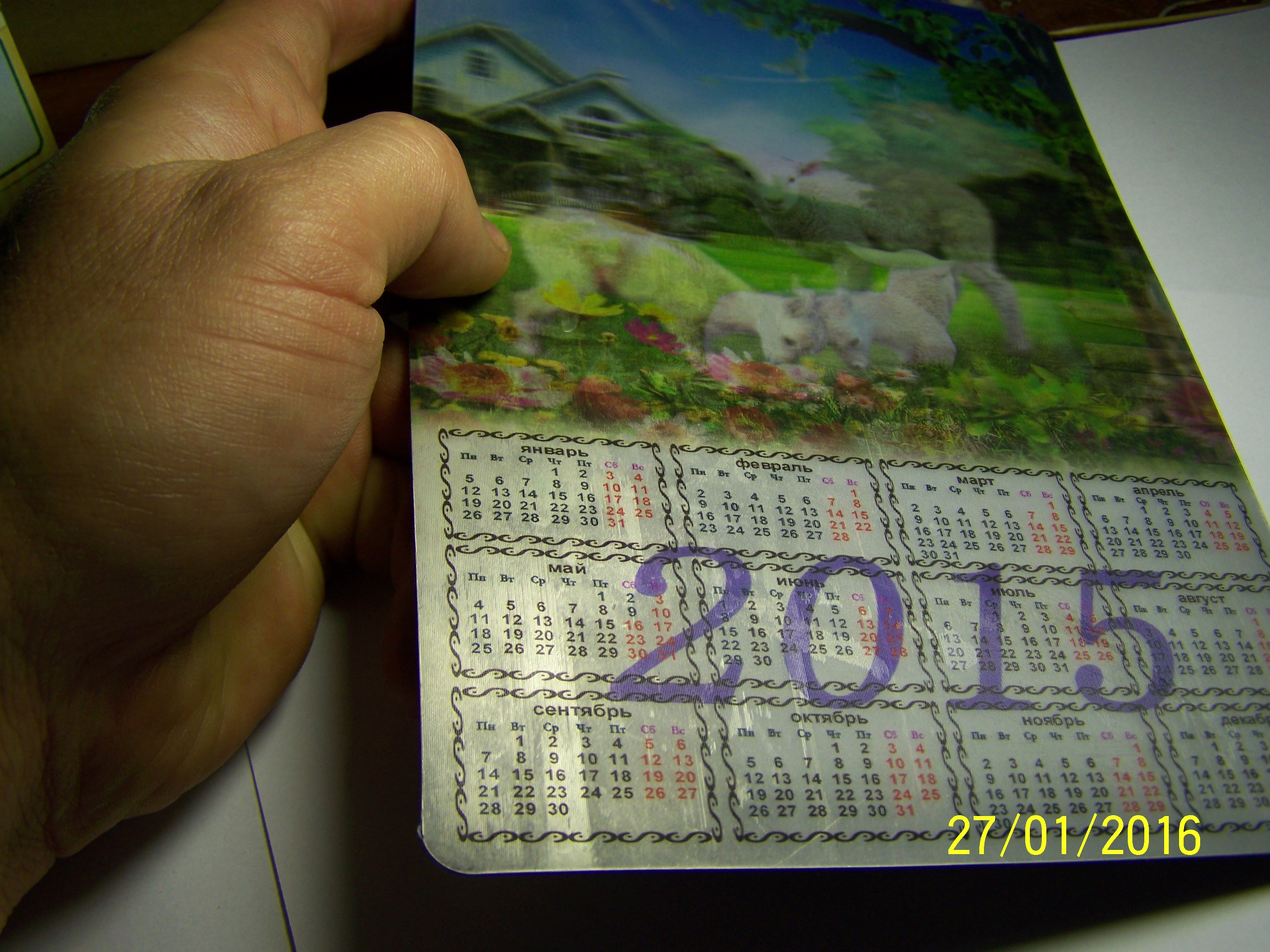

Итак, для придания рифления, стеклу нам понадобится, 3Д картинка, так как она имеет микро тиснение. Вот ее мы и будем использовать, для создания матрицы :)

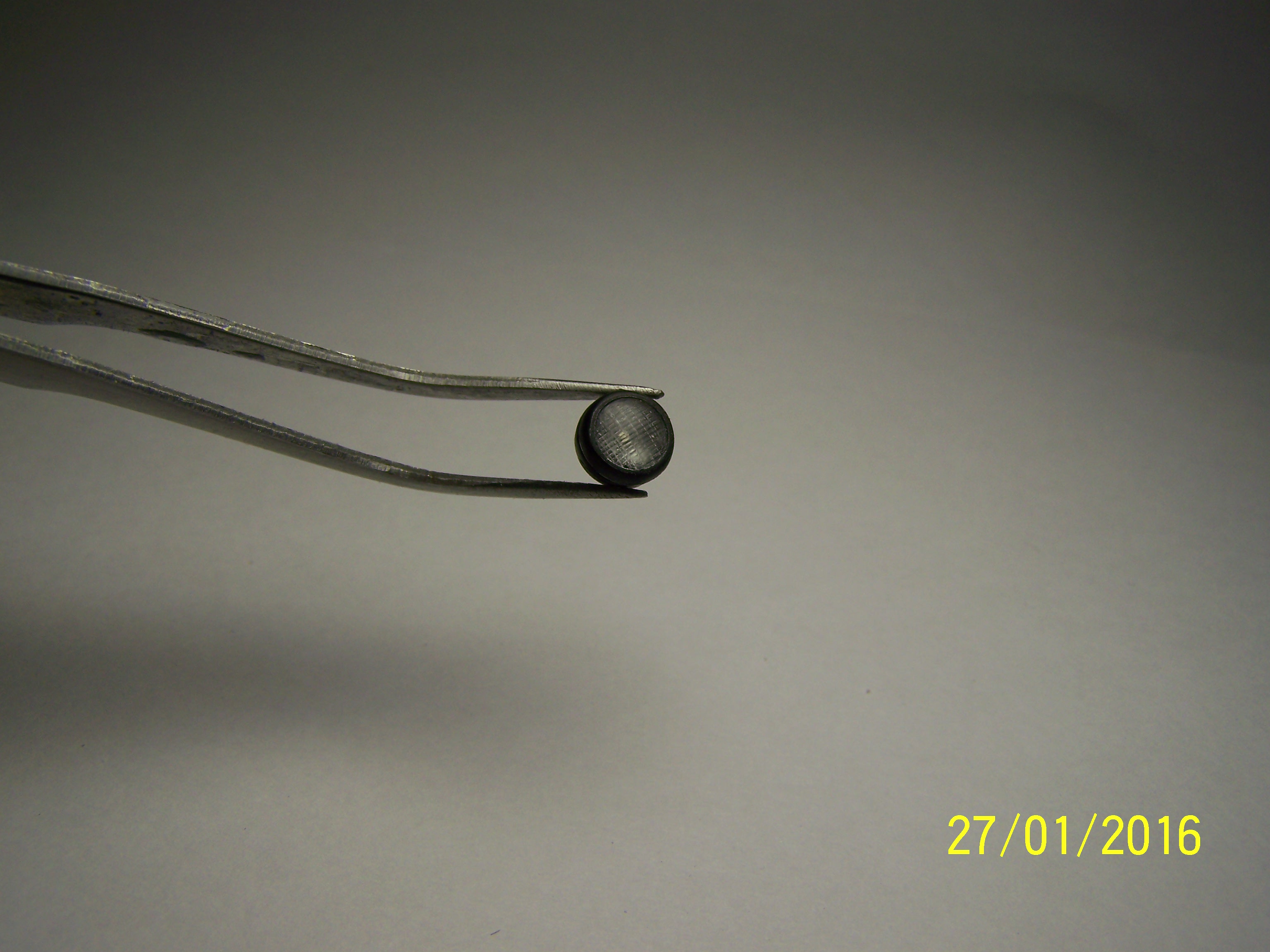

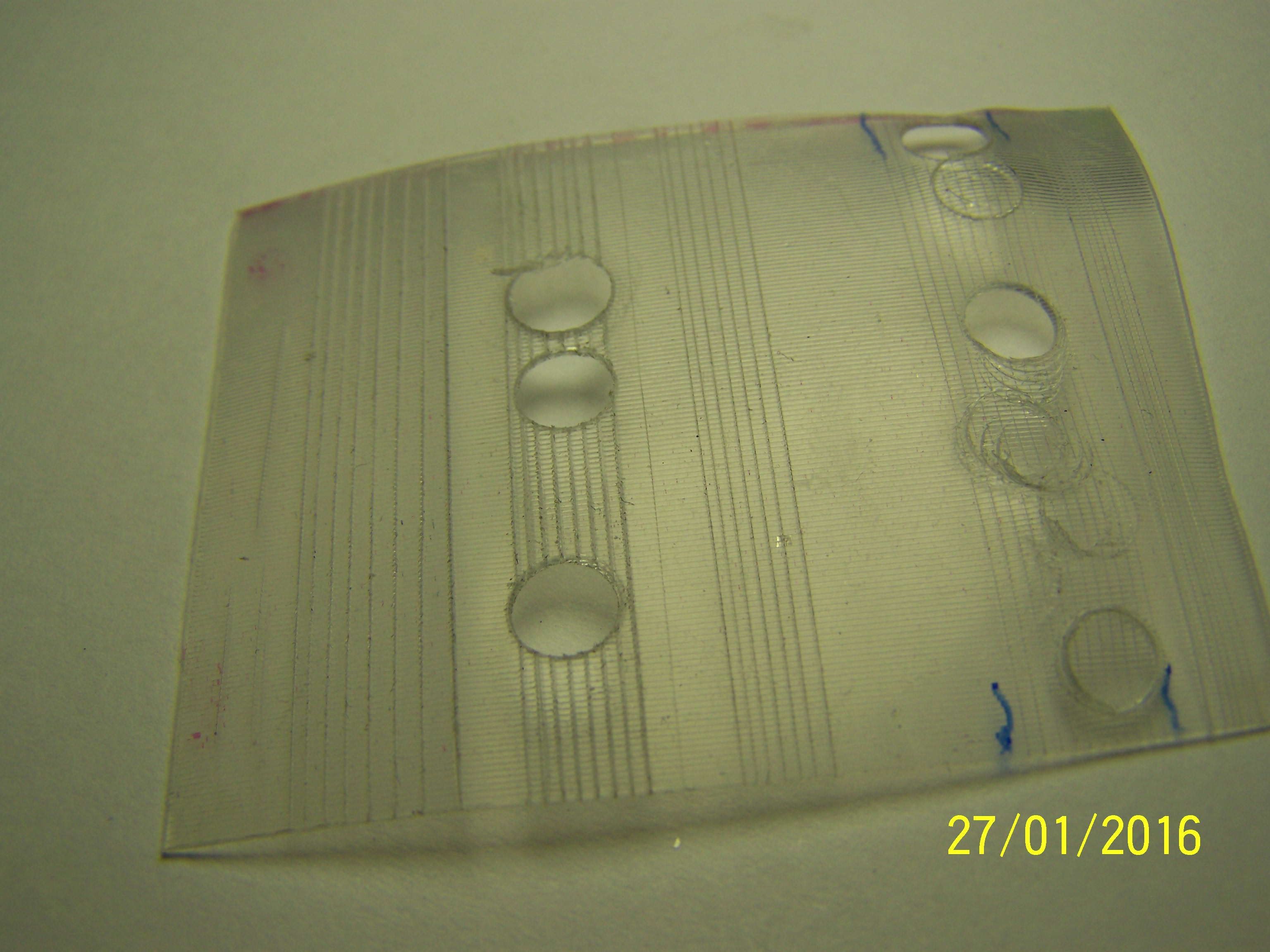

На этой картинке делаем поперечные полосы, согласно тому как они располагаются на настоящем стекле, и затем вырубаем пятачок, по диаметру будущего стеклышка.

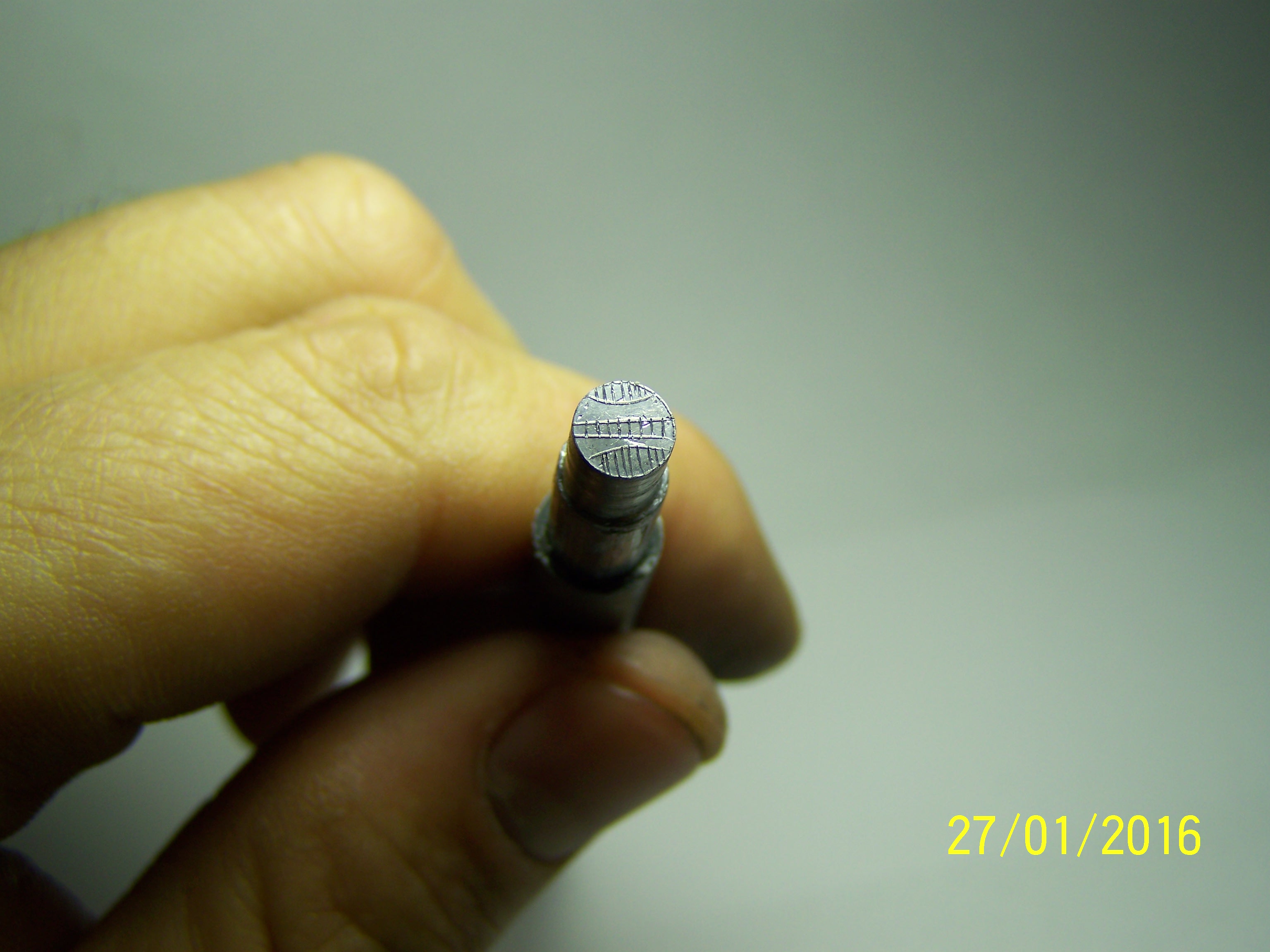

Затем этот пяточек приклеиваем к торцу круглого стержня. Я использовал старую ненужную кисточку для этого дела, к ней приклеил, в самый раз подошла
Вложения
Последний раз редактировалось bossnet1 02 мар 2018, 19:21, всего редактировалось 1 раз.

Аватара пользователя
канопус
Санто-хейшо
Санто-хейшо
Сообщения: 198
Зарегистрирован: 21 фев 2018, 16:28
Репутация: 1
Откуда: Донецк

Re: Изготовление, реалистичных стеклышек к фарам (рассеиват

Непрочитанное сообщение канопус » 02 мар 2018, 19:15

О, важная тема.Очень интересно посмотреть как.

Аватара пользователя
bossnet1
Никто-хейшо. Старшина
Никто-хейшо. Старшина
Сообщения: 228
Зарегистрирован: 21 фев 2018, 21:03
Репутация: 0
Откуда: Казахстан, Акмолинская обл. п Аршалы (Вишневка)

Re: Изготовление, реалистичных стеклышек к фарам (рассеиват

Непрочитанное сообщение bossnet1 » 02 мар 2018, 19:23

Алексей привет! Постараюсь описать как можно подробней :)

Аватара пользователя
bossnet1
Никто-хейшо. Старшина
Никто-хейшо. Старшина
Сообщения: 228
Зарегистрирован: 21 фев 2018, 21:03
Репутация: 0
Откуда: Казахстан, Акмолинская обл. п Аршалы (Вишневка)

Re: Изготовление, реалистичных стеклышек к фарам (рассеиват

Непрочитанное сообщение bossnet1 » 02 мар 2018, 19:33

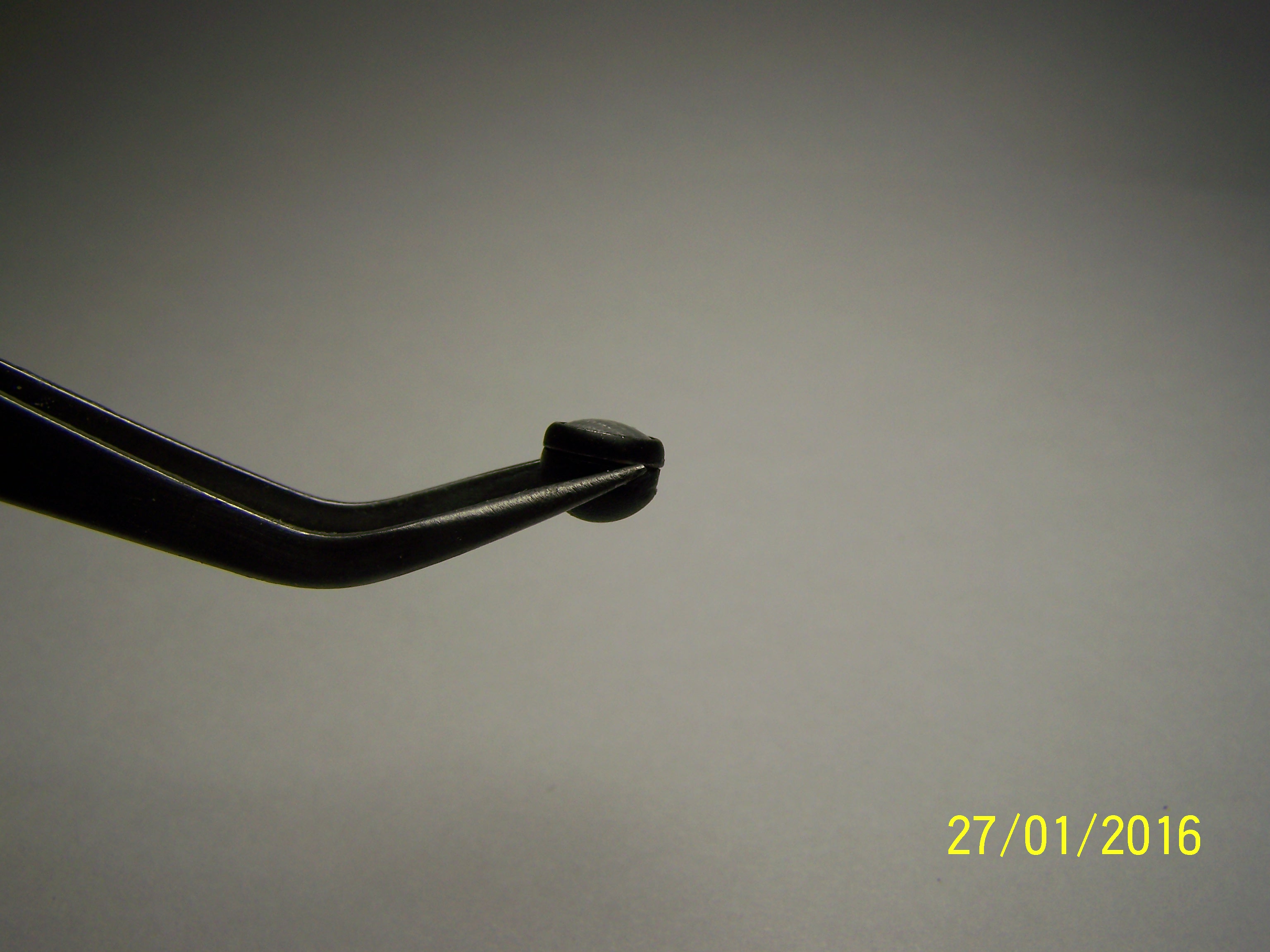

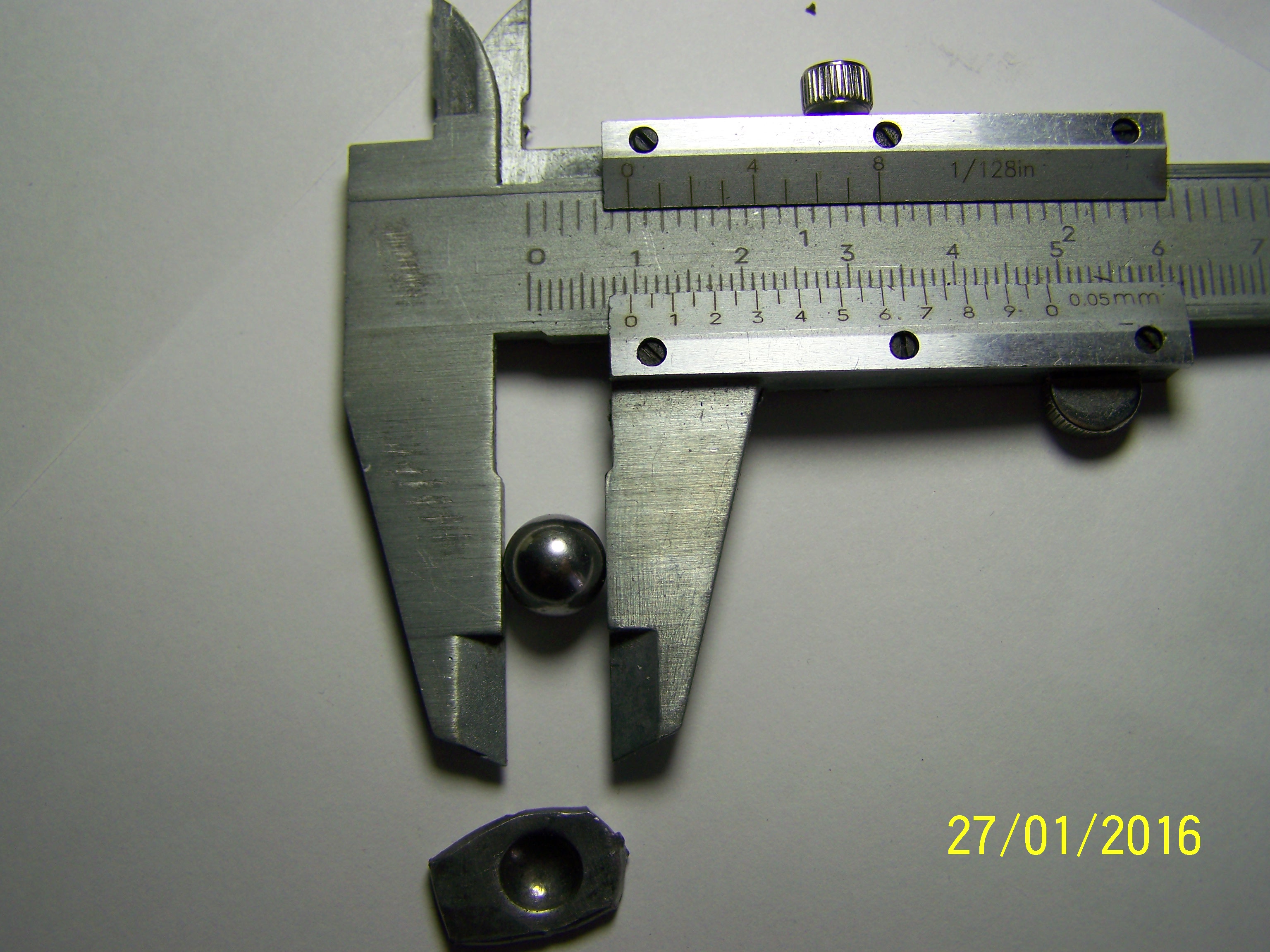

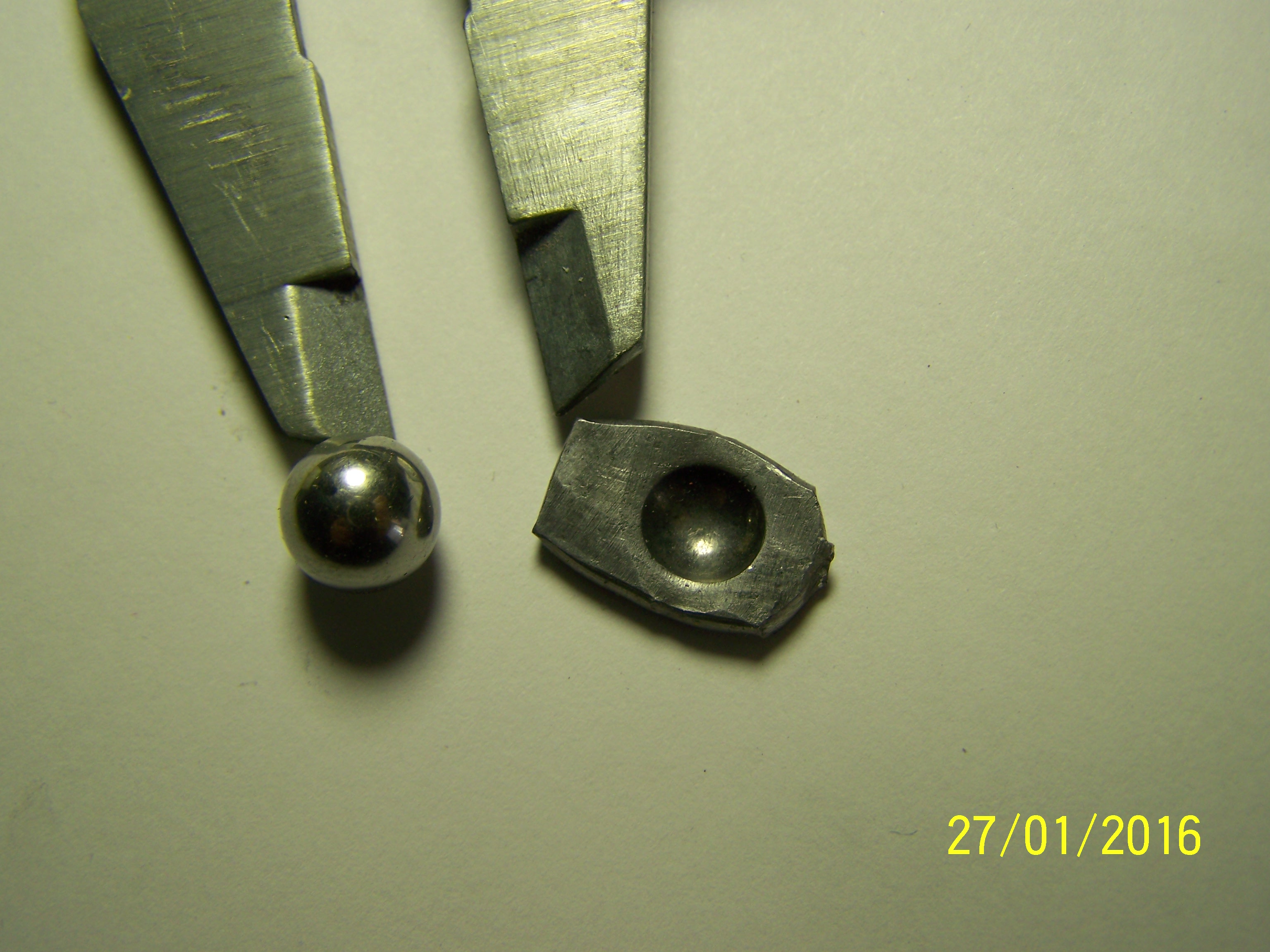

Далее нам необходимо изготовить, вторую форму. Для ее изготовления был использован, простой пруток олова, слегка приплюснутый молотком. Затем в этот пруток, был вбит шарик от подшипника. Диаметр шарика указан на фото. В итоге мы получили форму, с идеально глянцевой полусферой.
Вложения

Аватара пользователя
bossnet1
Никто-хейшо. Старшина
Никто-хейшо. Старшина
Сообщения: 228
Зарегистрирован: 21 фев 2018, 21:03
Репутация: 0
Откуда: Казахстан, Акмолинская обл. п Аршалы (Вишневка)

Re: Изготовление, реалистичных стеклышек к фарам (рассеиват

Непрочитанное сообщение bossnet1 » 02 мар 2018, 20:20

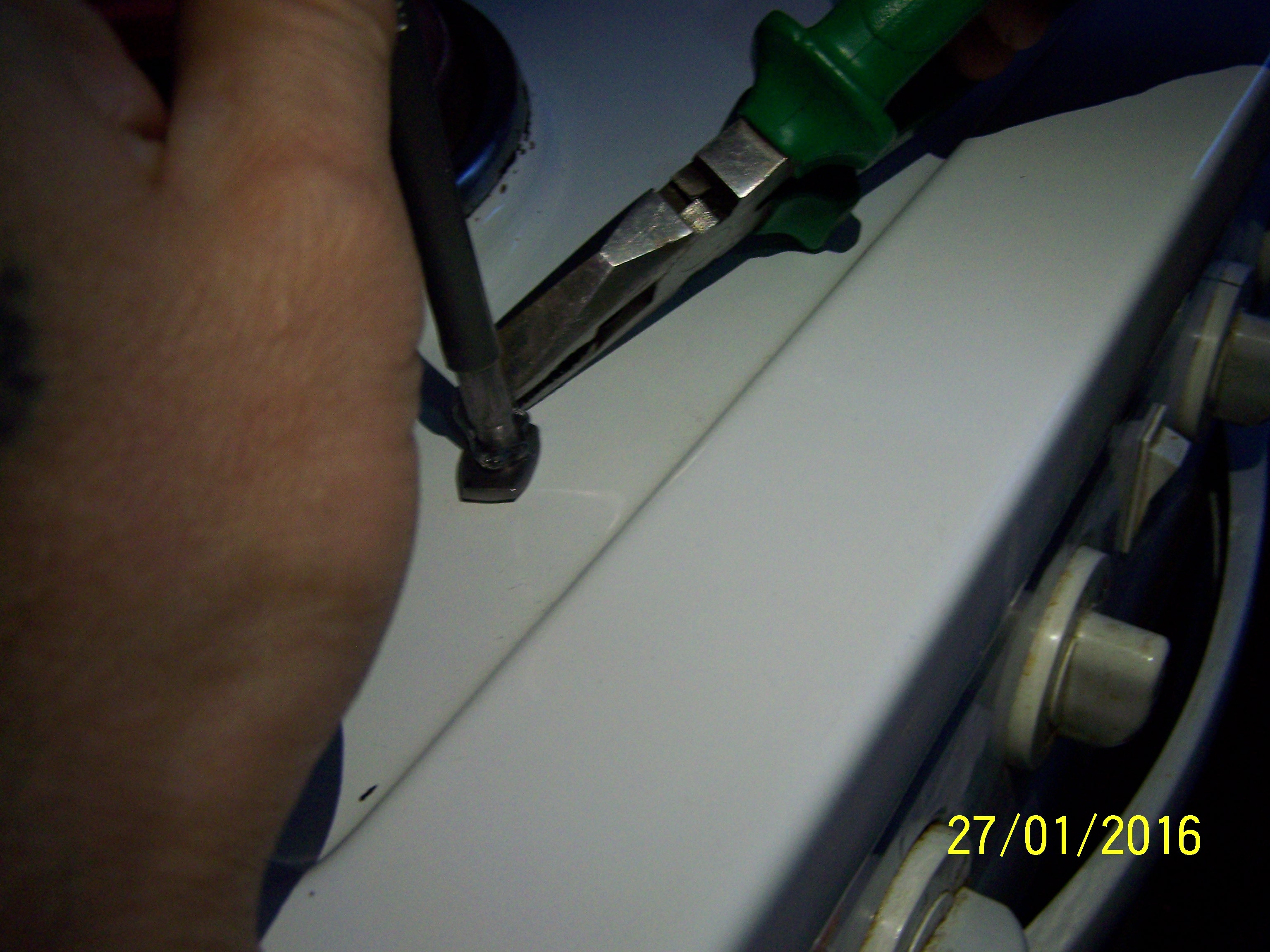

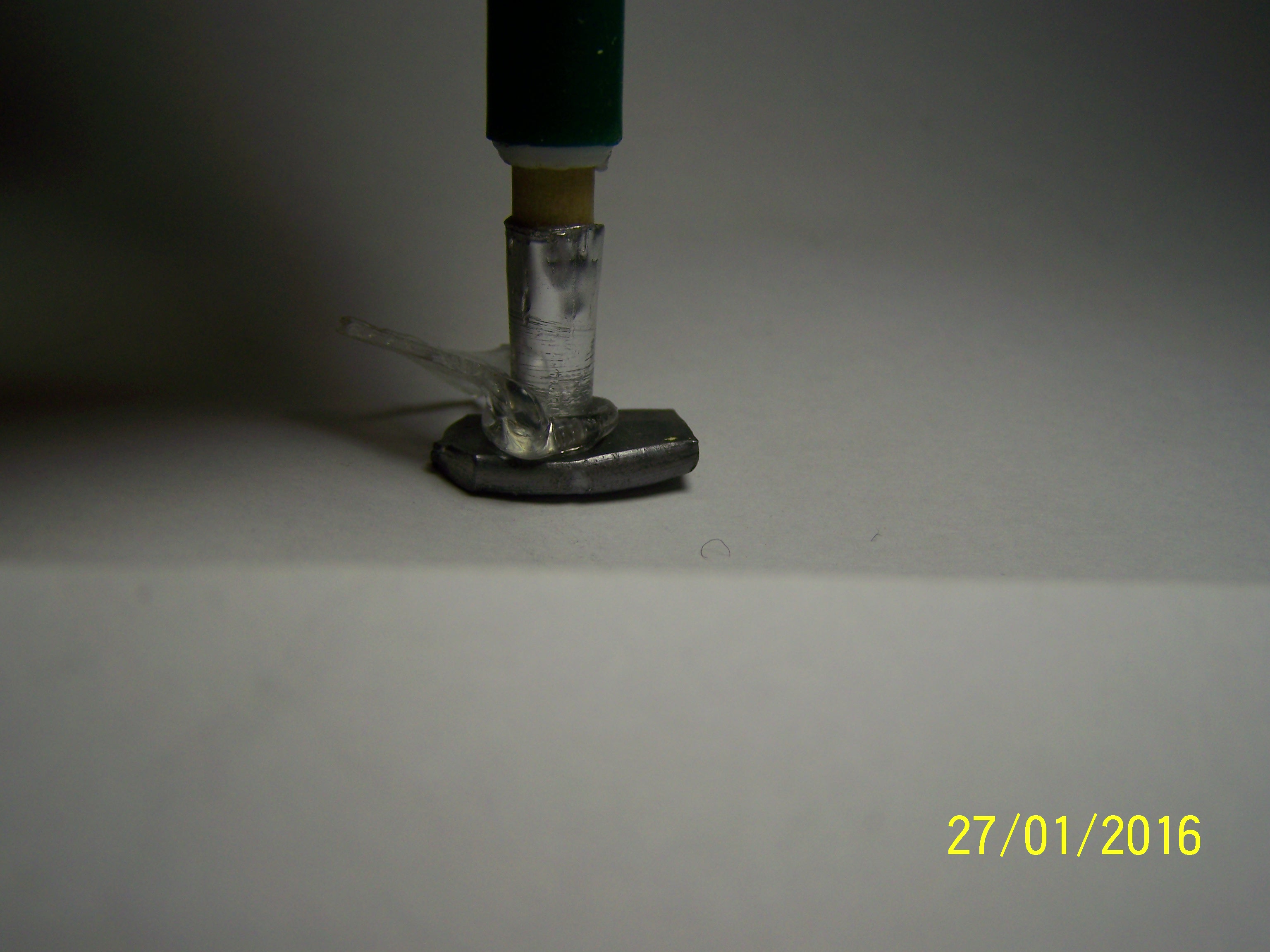

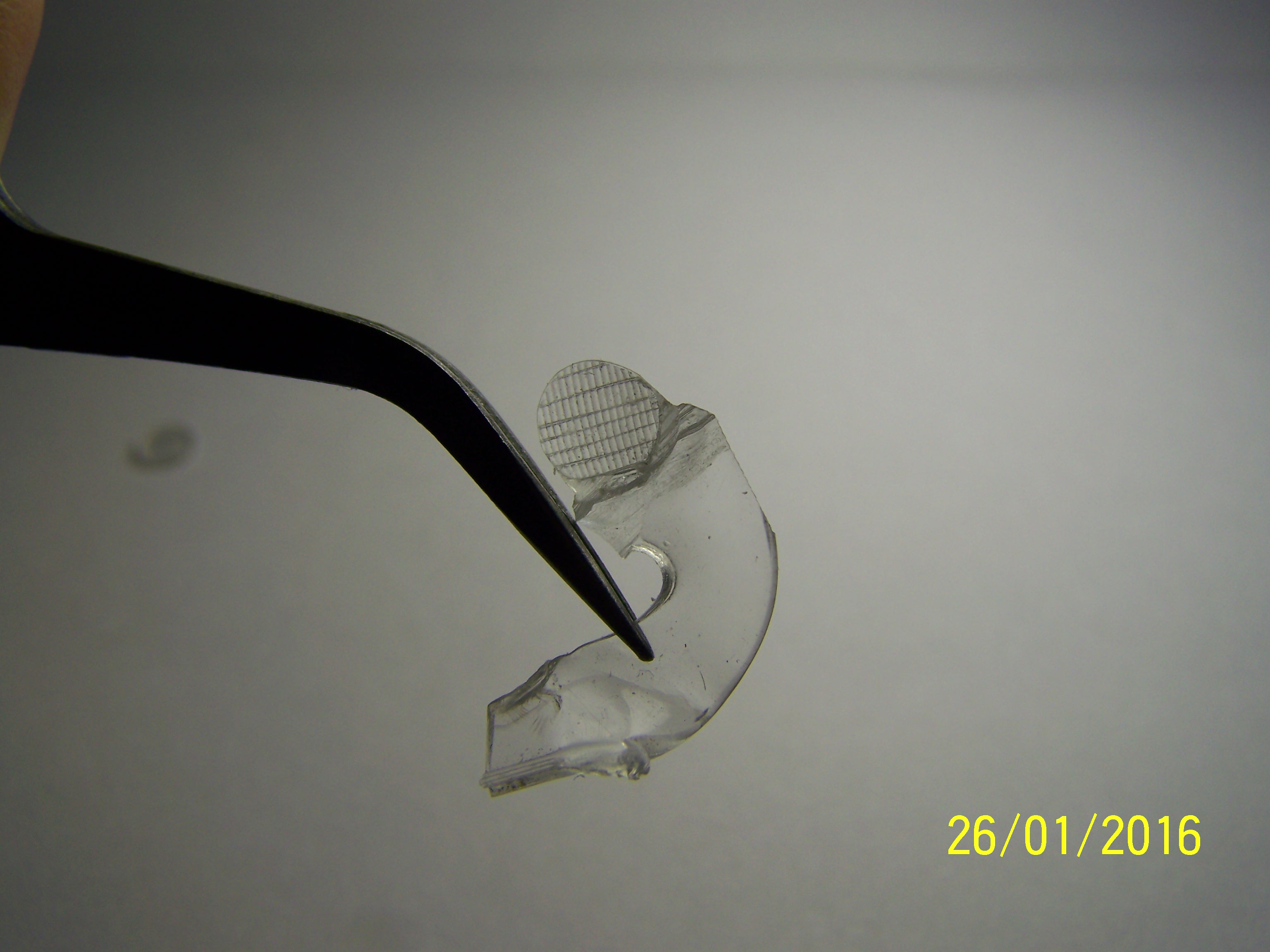

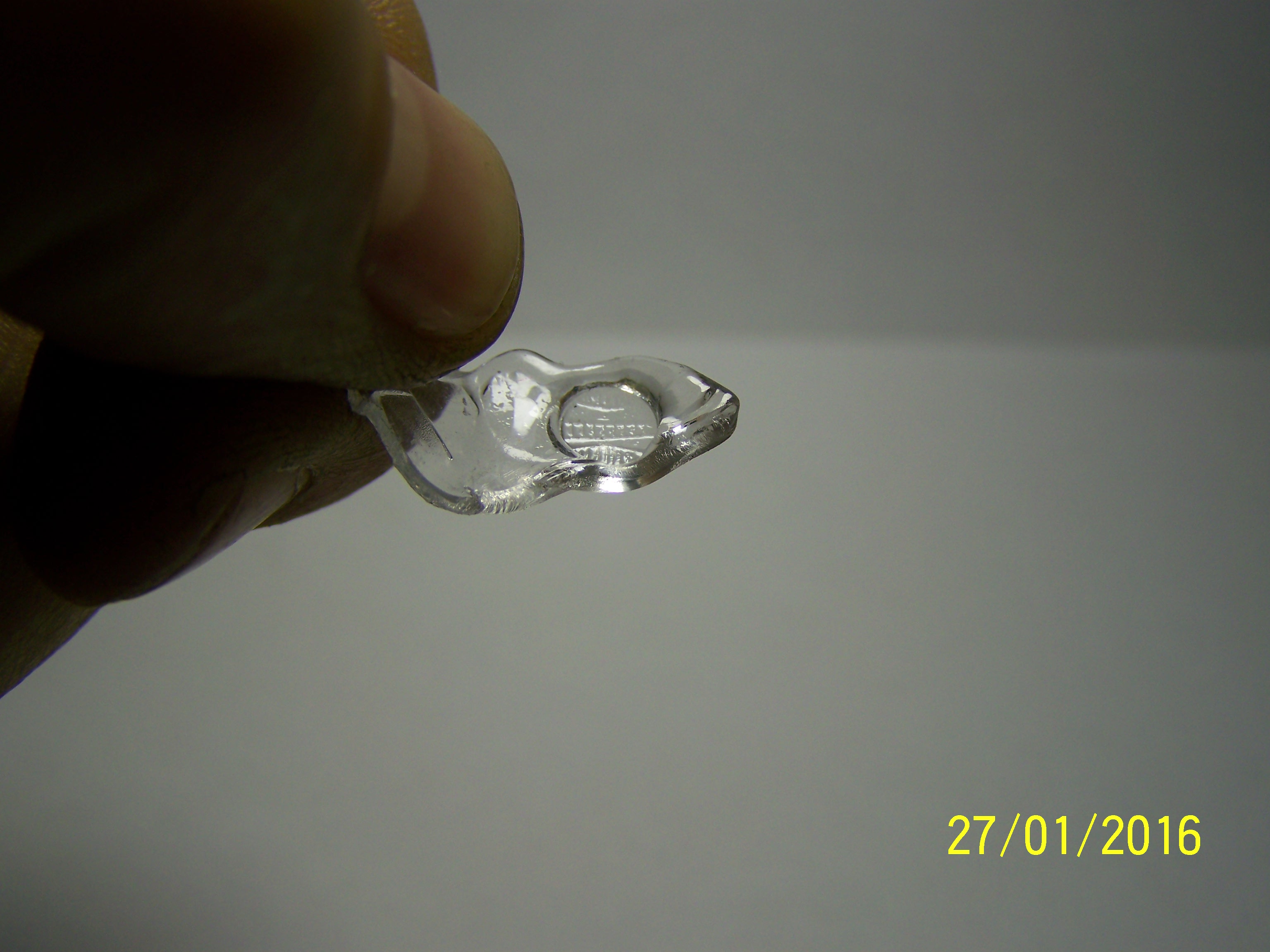

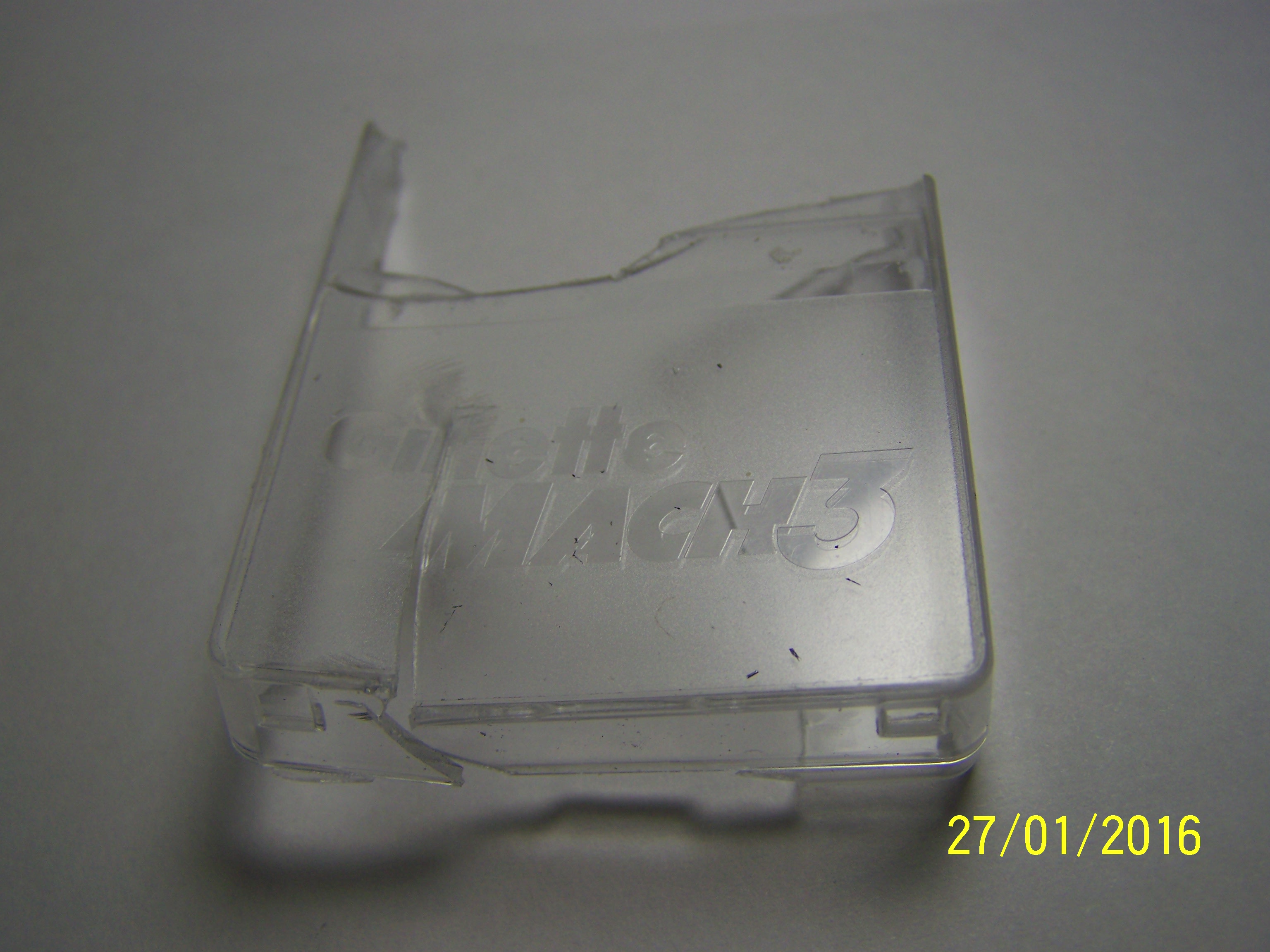

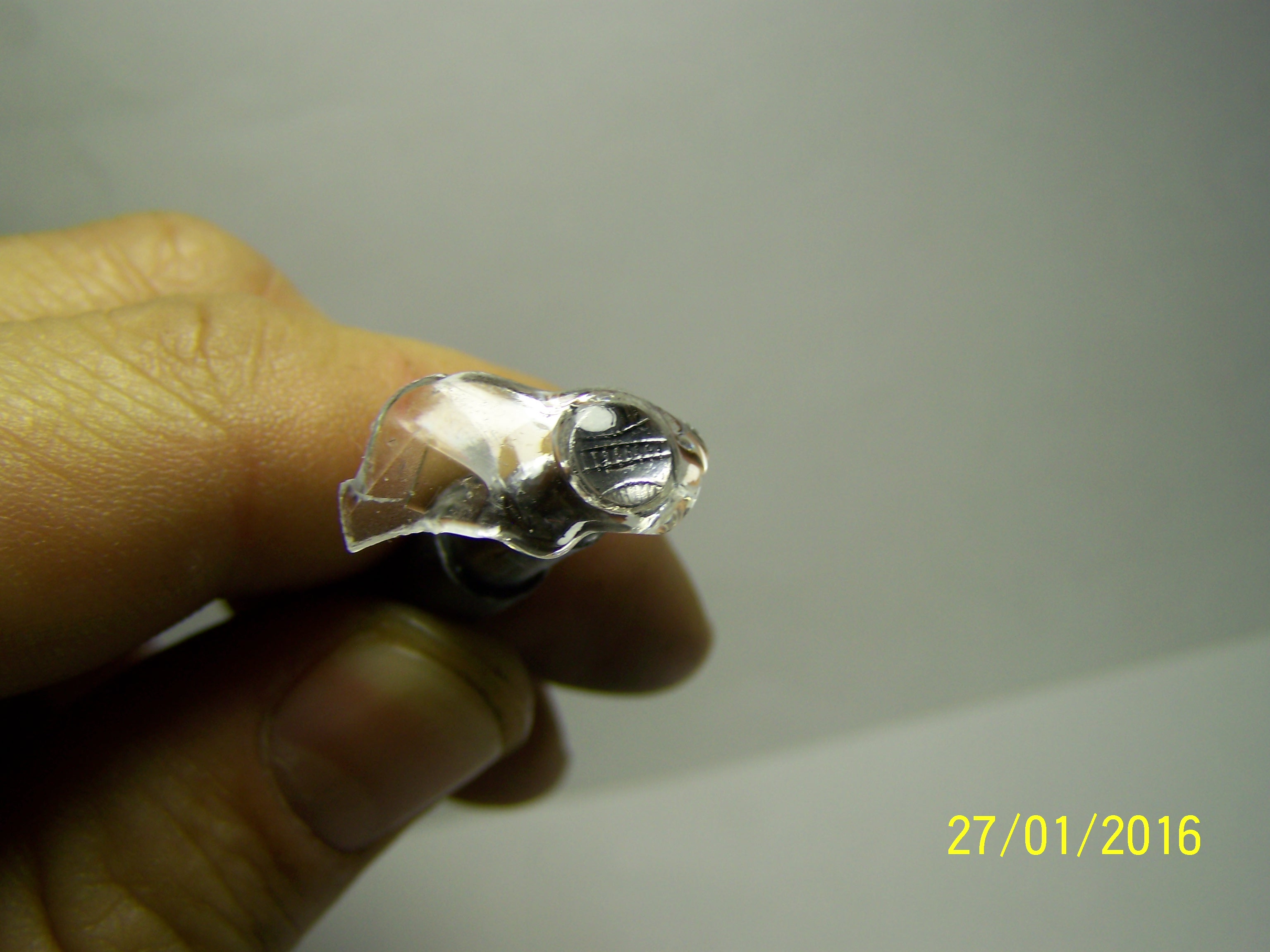

Идем далее. сам процесс оттиска весьма прост. Самое важное в данном процессе, использовать правильный пластик! сам пластик не должен свободно гнуться. нужный нам пластик при изгибе сразу ломается и отлетает кусками!Так как я использовал буквально подножные материалы, то на глаза мне в тот момент, попался держатель касет, от джиллета, там хороший пластик, можно сказать, тот что нужно :) Так же нужный нам пластик, есть еще на прозрачных крышках от коробок с циркулями ( опробовано) :)

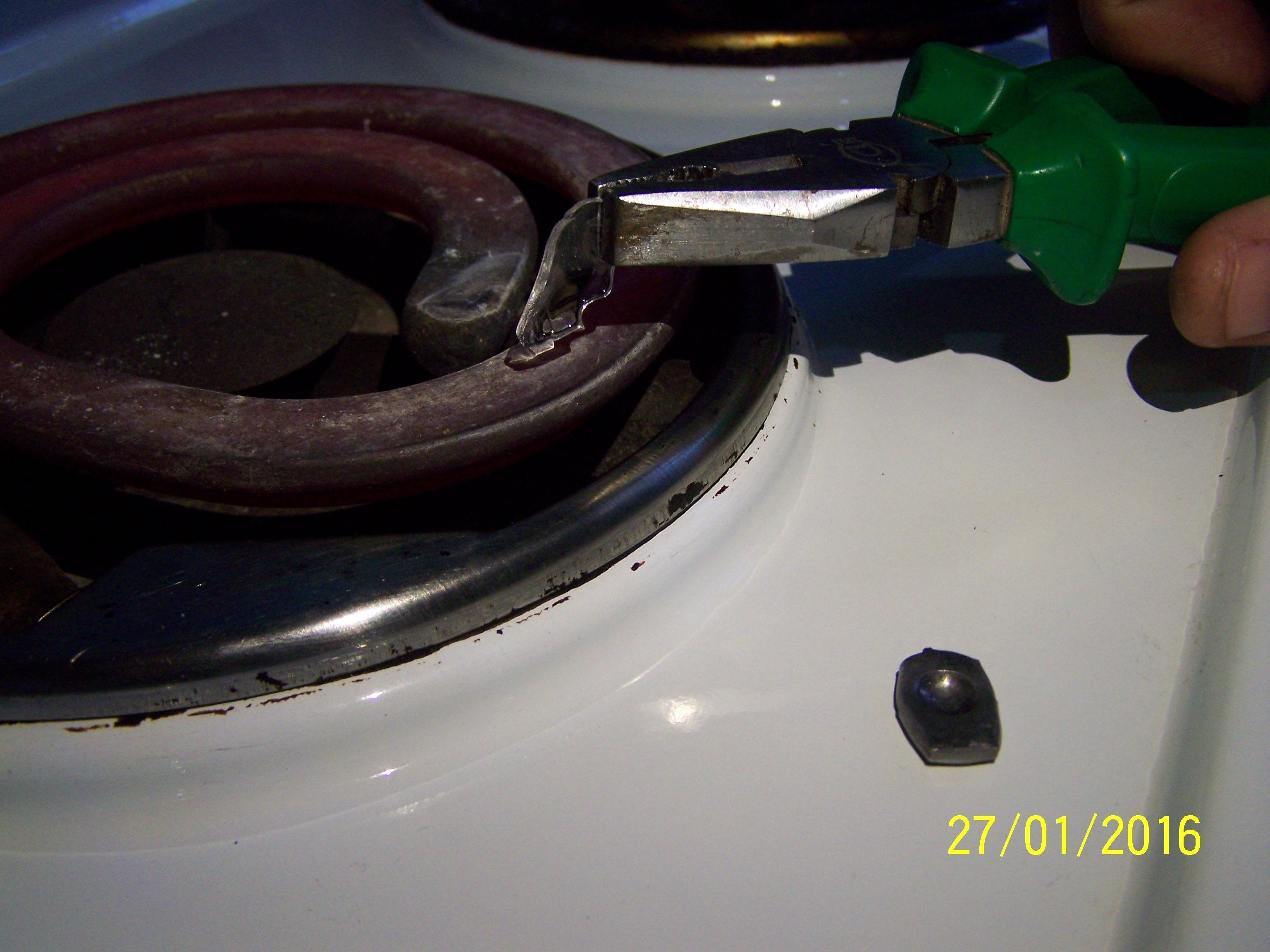

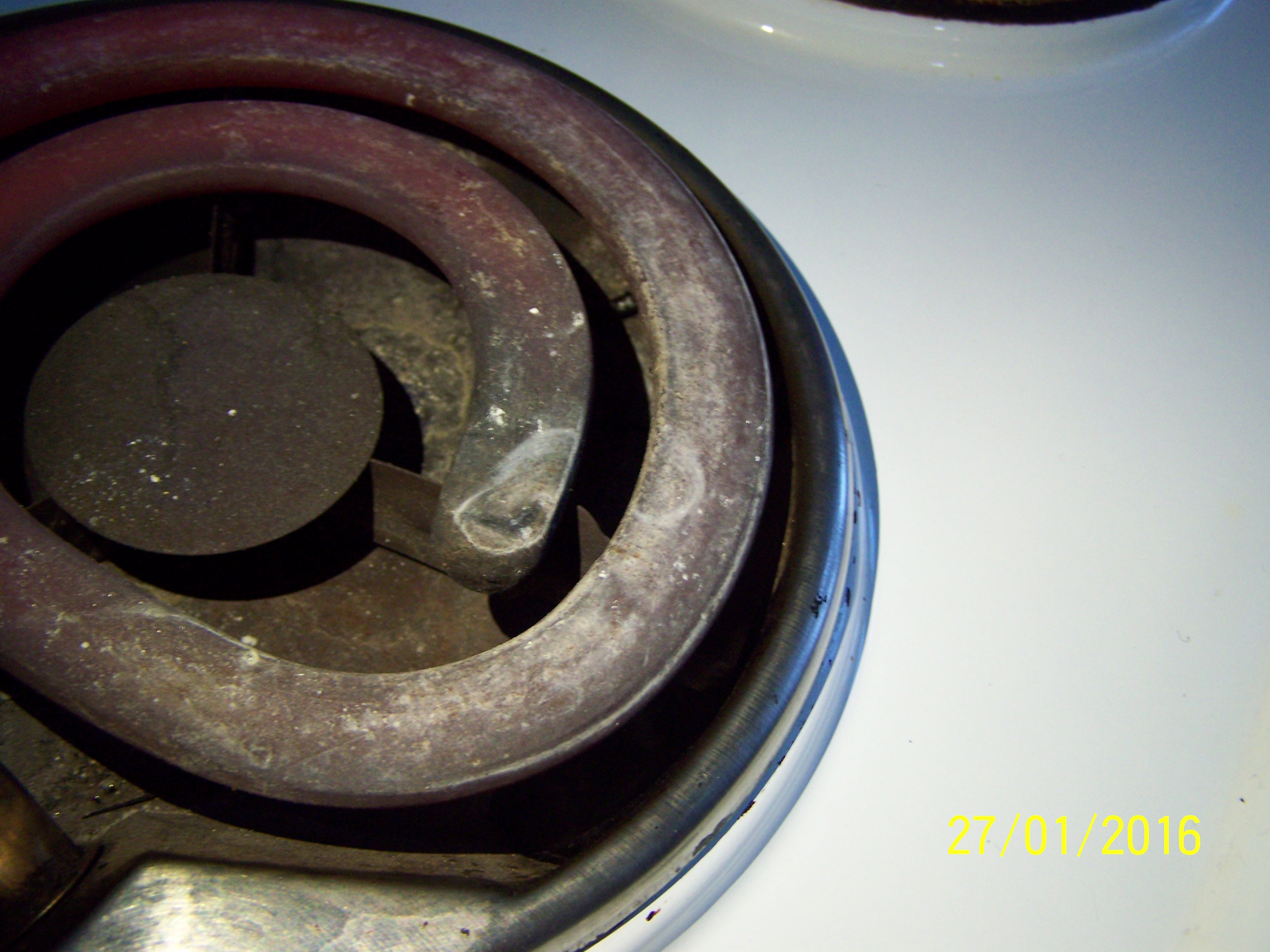

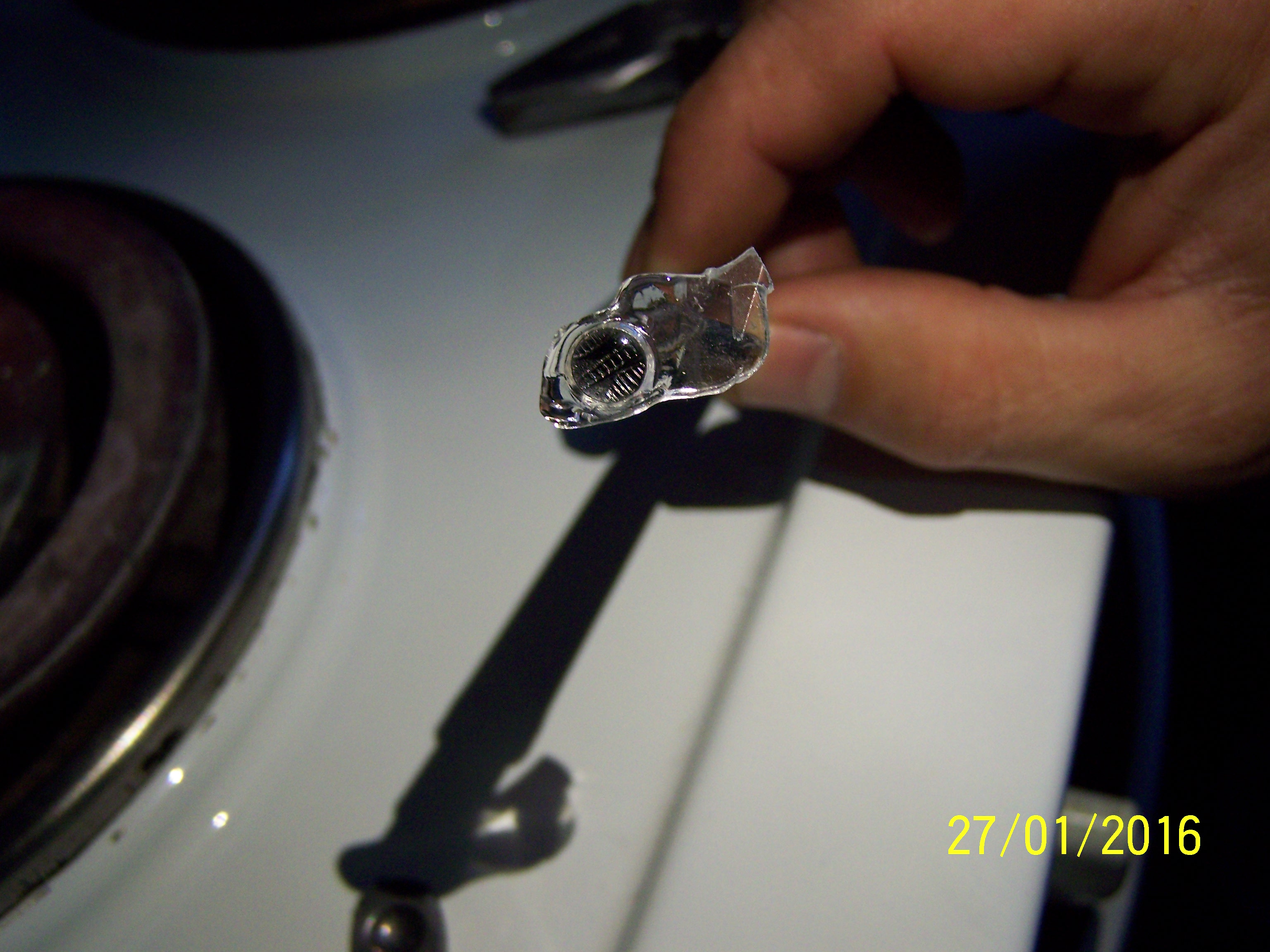

Для нагрева пластика использовал электроплитку, она дает равномерный нагрев. Греть нужно по максимум. Хорошо нагретый пластик становится прозрачный как слеза, и так же отлично принимает нужную форму.
Вложения
Последний раз редактировалось bossnet1 02 мар 2018, 22:17, всего редактировалось 1 раз.

Аватара пользователя
bossnet1
Никто-хейшо. Старшина
Никто-хейшо. Старшина
Сообщения: 228
Зарегистрирован: 21 фев 2018, 21:03
Репутация: 0
Откуда: Казахстан, Акмолинская обл. п Аршалы (Вишневка)

Re: Изготовление, реалистичных стеклышек к фарам (рассеиват

Непрочитанное сообщение bossnet1 » 02 мар 2018, 20:36

Есть еще и второй вариант, если по какой то причине нет картинки 3Д или нужен свой специфический рисунок на стекле. Вот тут как раз второй вариант самое то будет.

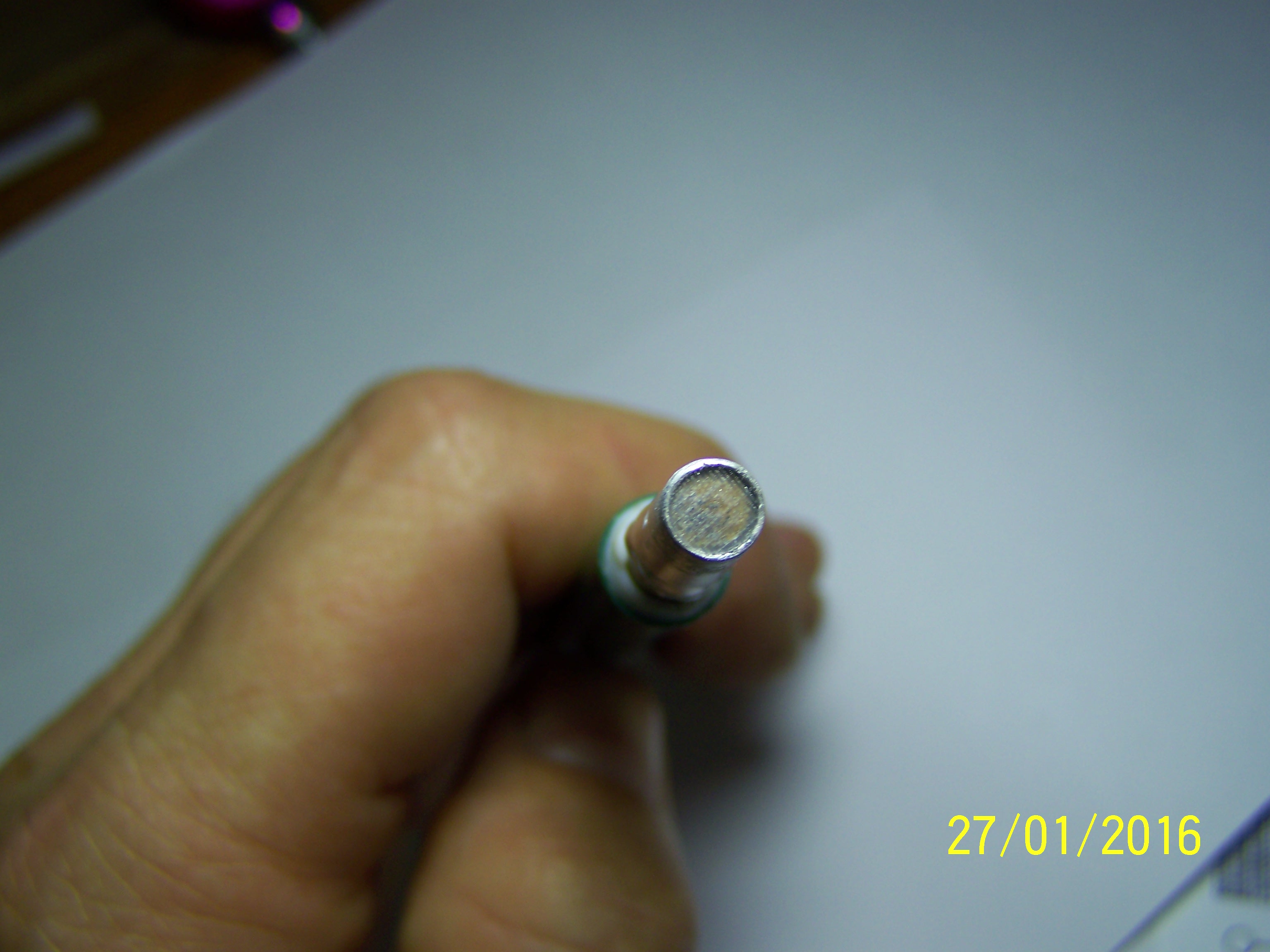

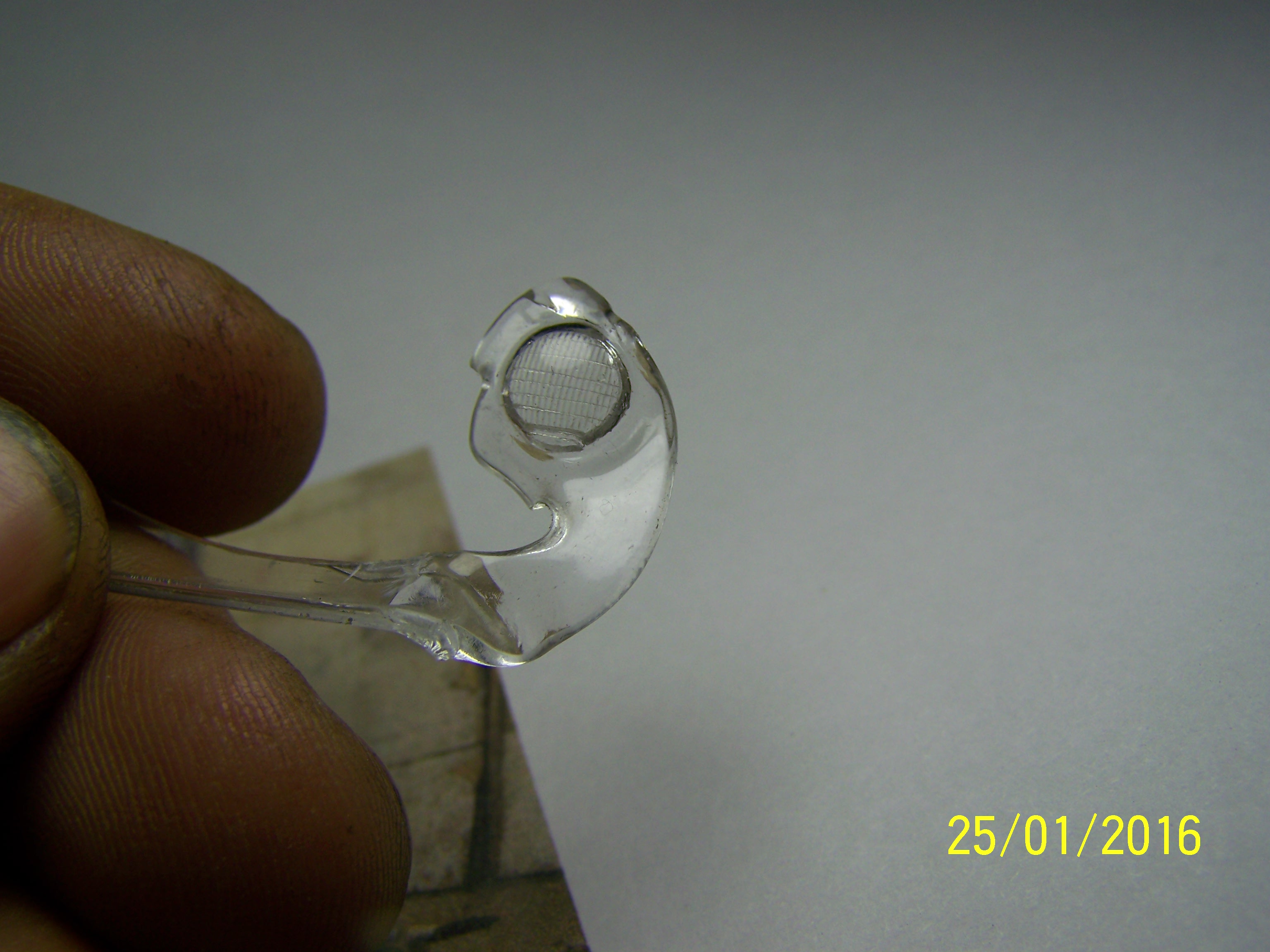

Берется кусок того же прутка олова, вставляется в дрель, и стачивается до нужного нам диаметра будущего стеклышка :) торцу глянец можно придать в процессе вращения в дрели, простым прилаживанием чайной ложки, тем самым получится чуть скругленный торец. затем на торце острым предметом, можно кончиком ножа, рисуем нужный нам рисунок. Процесс штамповки такой же как и в первом варианте :)
Вложения

Аватара пользователя
bossnet1
Никто-хейшо. Старшина
Никто-хейшо. Старшина
Сообщения: 228
Зарегистрирован: 21 фев 2018, 21:03
Репутация: 0
Откуда: Казахстан, Акмолинская обл. п Аршалы (Вишневка)

Re: Изготовление, реалистичных стеклышек к фарам (рассеиват

Непрочитанное сообщение bossnet1 » 02 мар 2018, 20:55

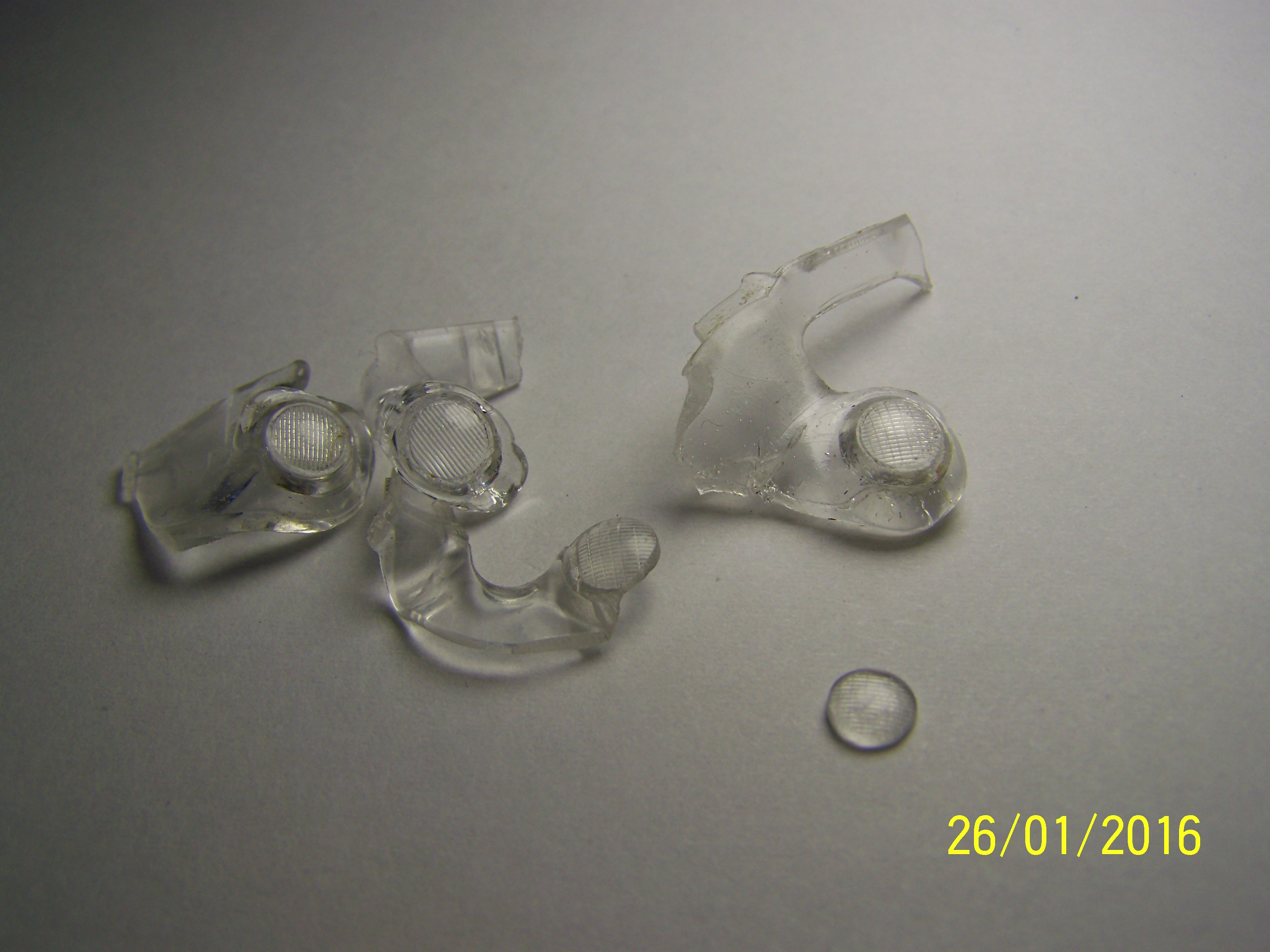

Данным методом, стекла можно штамповать массово.

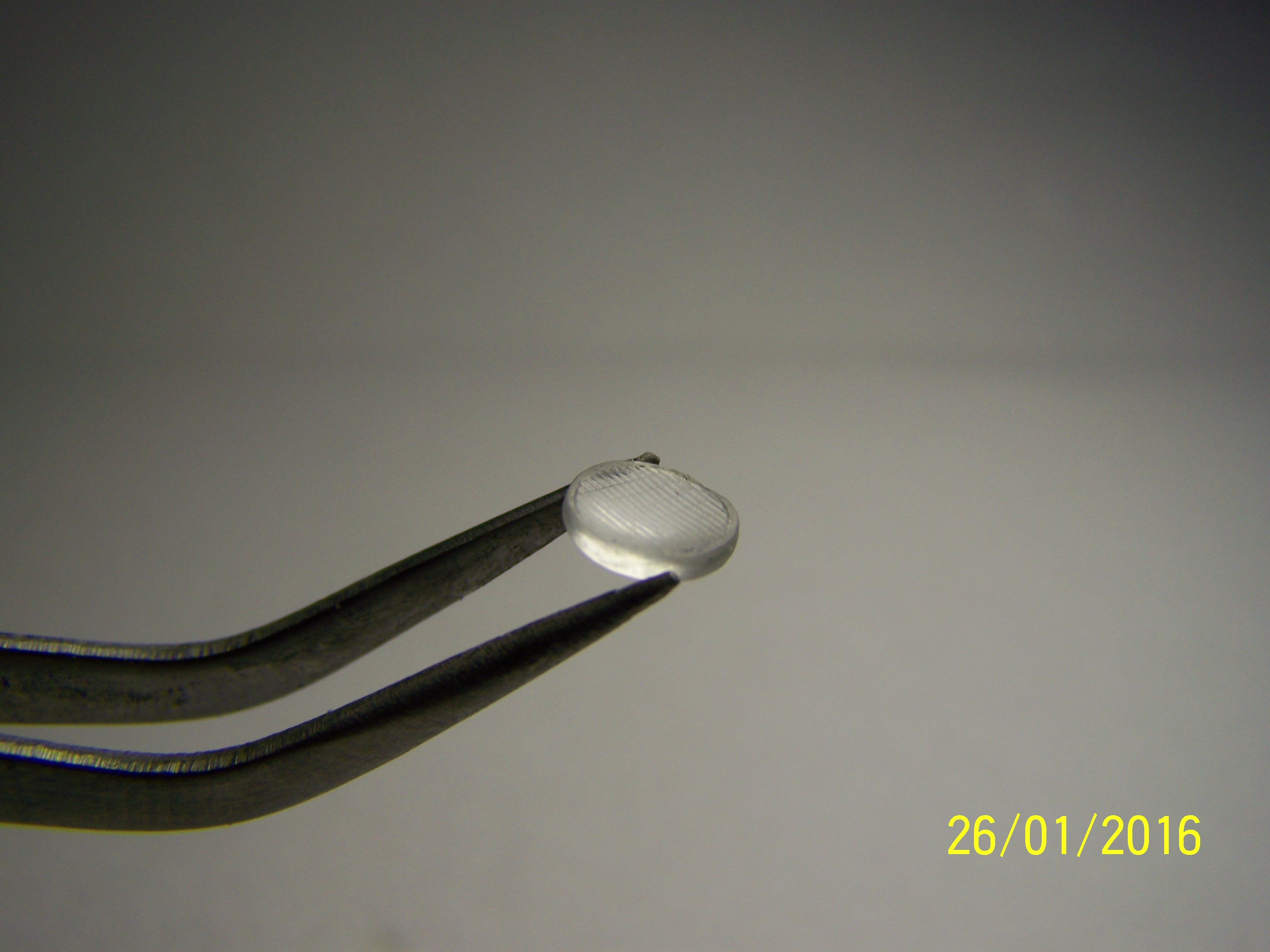

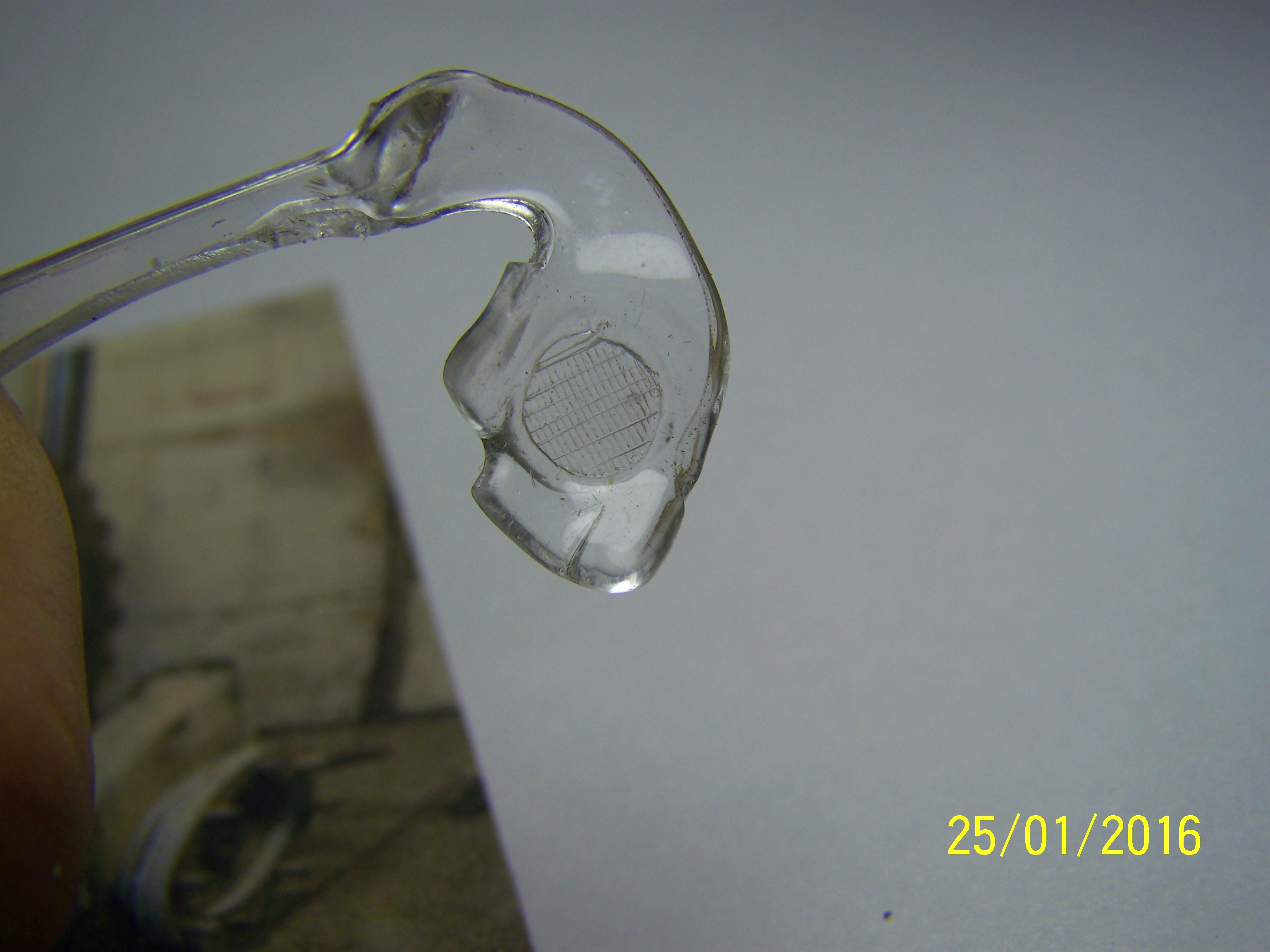

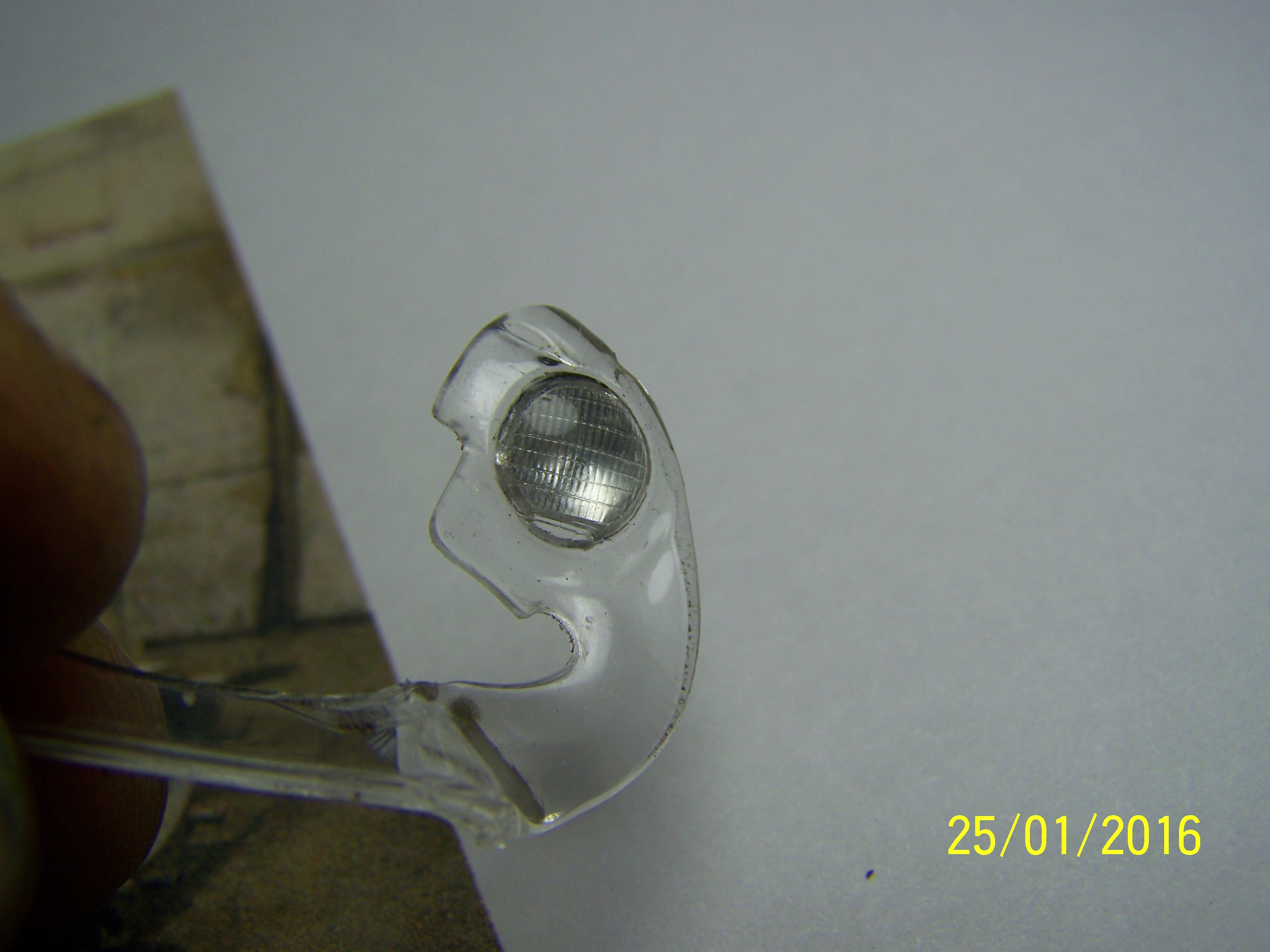

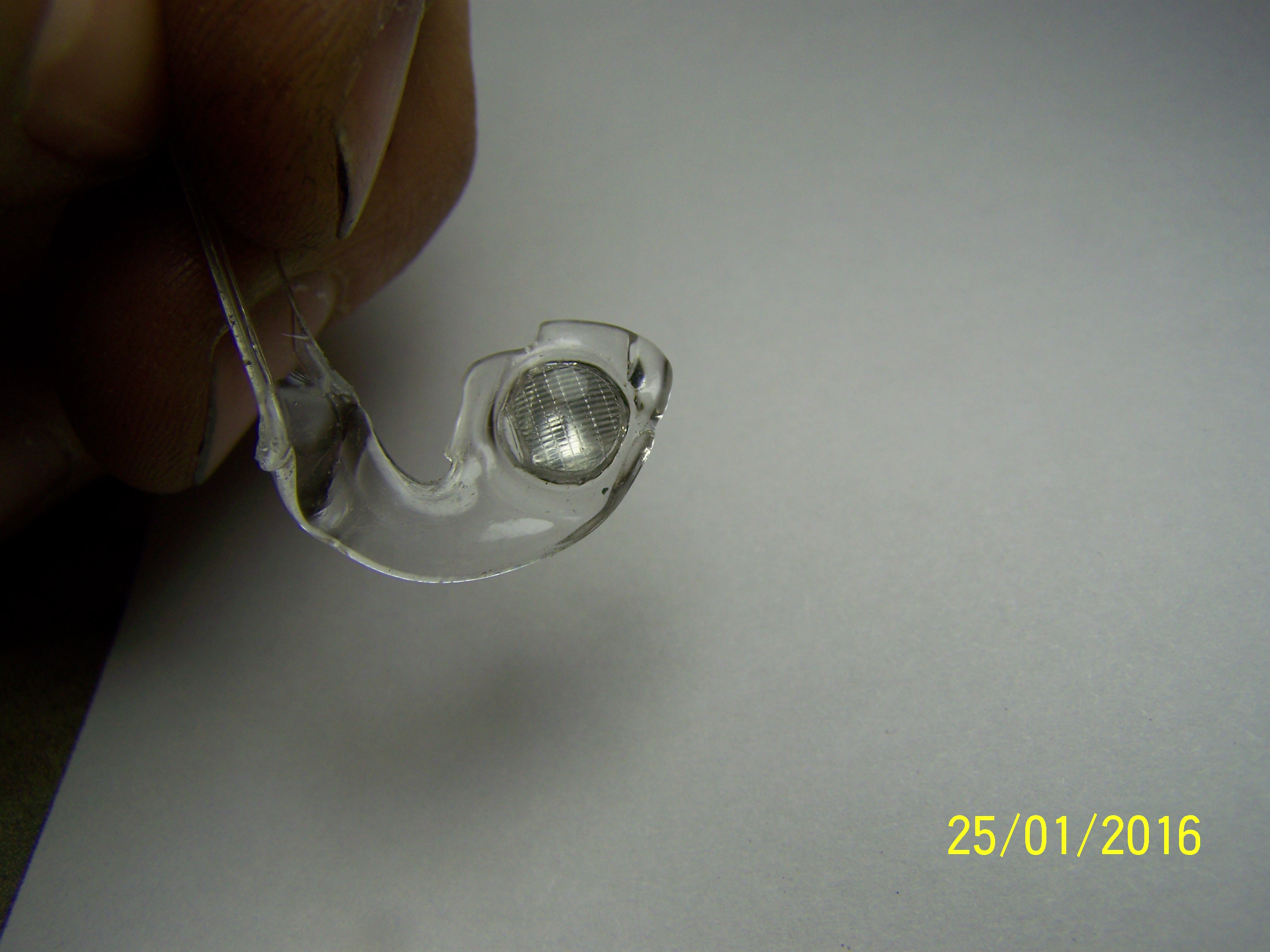

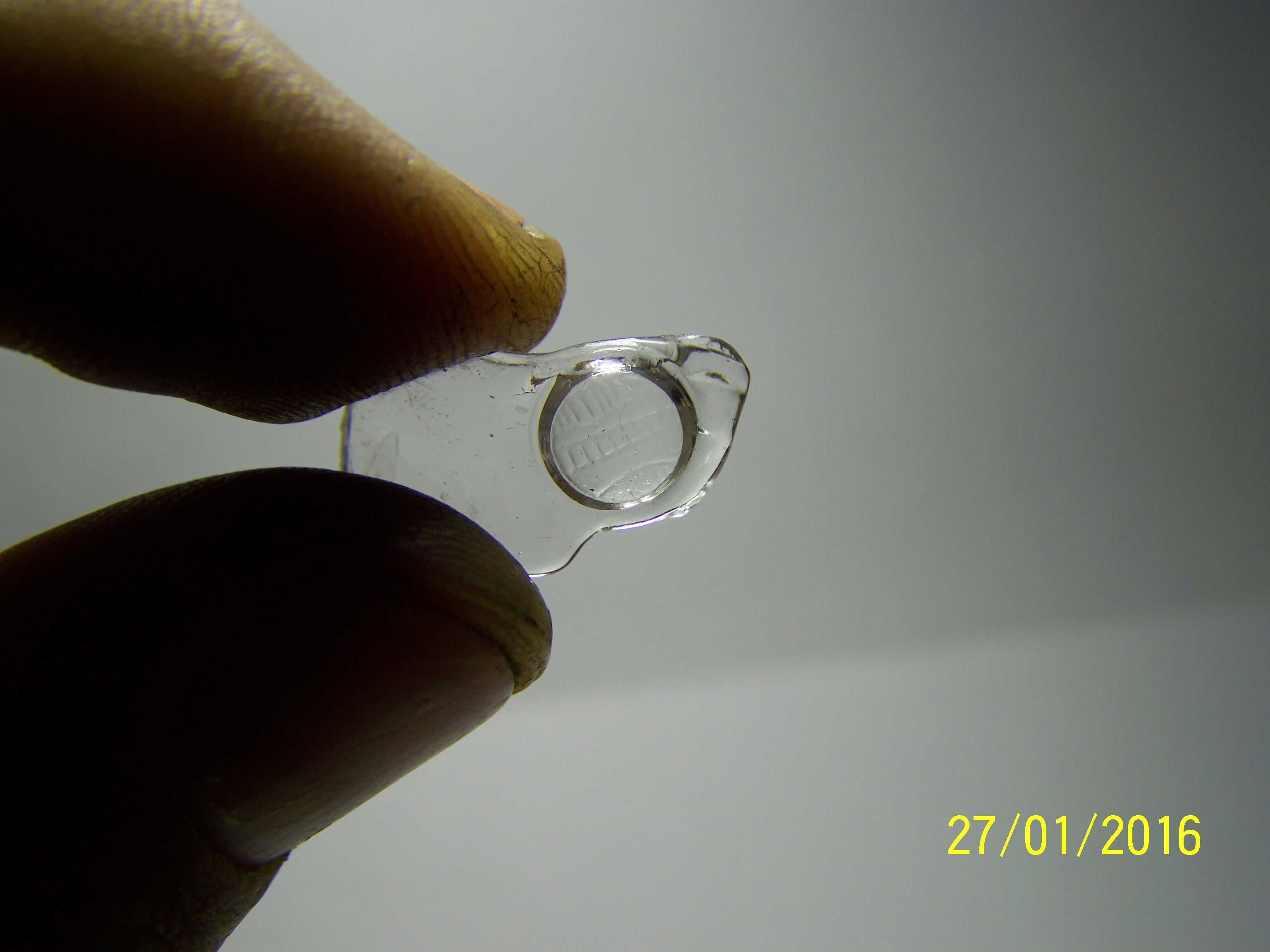

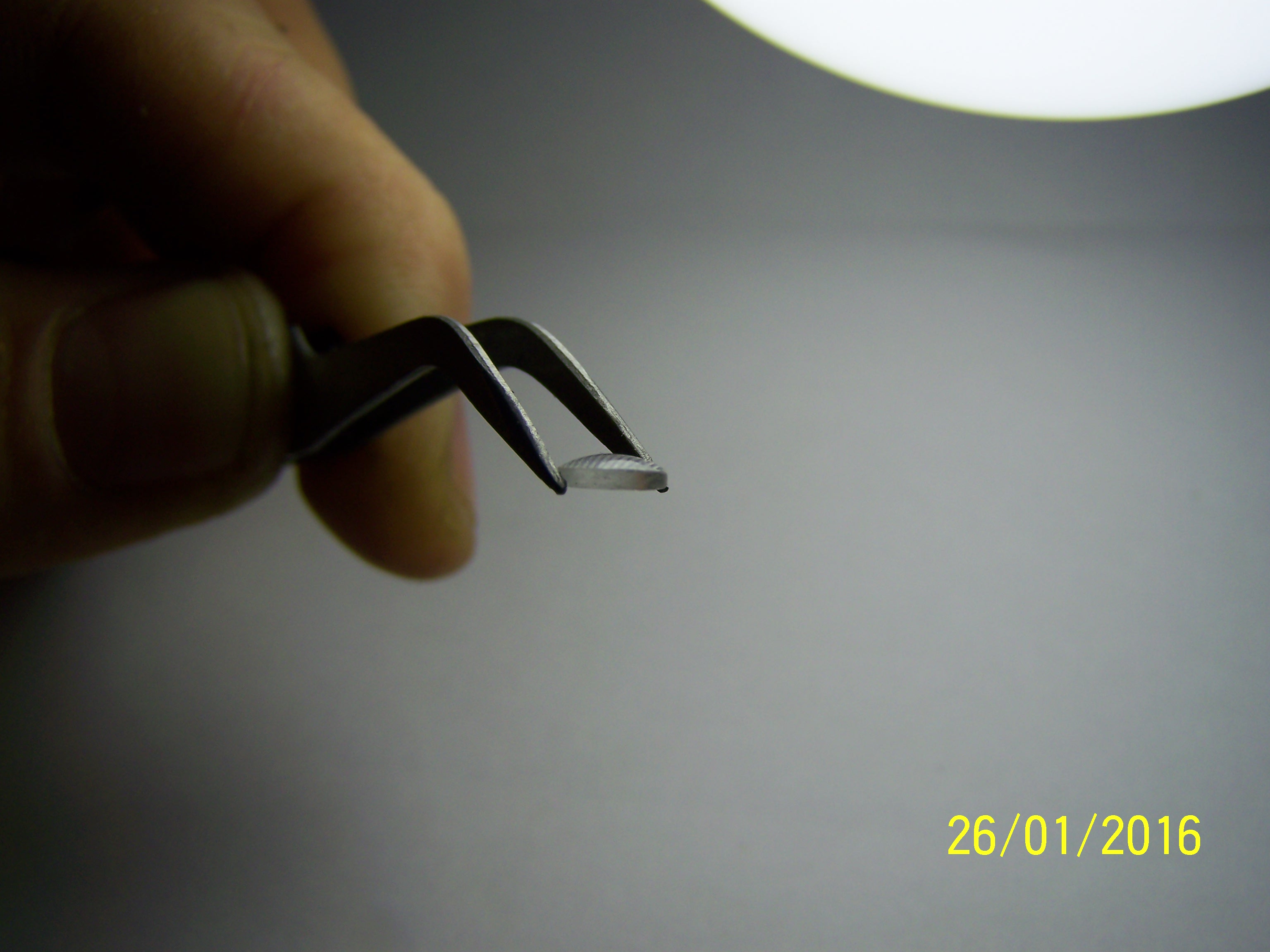

Из полученного оттиска, аккуратно выпиливаем стеклышко по кругу, как показано на фото :)
Вложения

Аватара пользователя
bossnet1
Никто-хейшо. Старшина
Никто-хейшо. Старшина
Сообщения: 228
Зарегистрирован: 21 фев 2018, 21:03
Репутация: 0
Откуда: Казахстан, Акмолинская обл. п Аршалы (Вишневка)

Re: Изготовление, реалистичных стеклышек к фарам (рассеиват

Непрочитанное сообщение bossnet1 » 02 мар 2018, 21:07

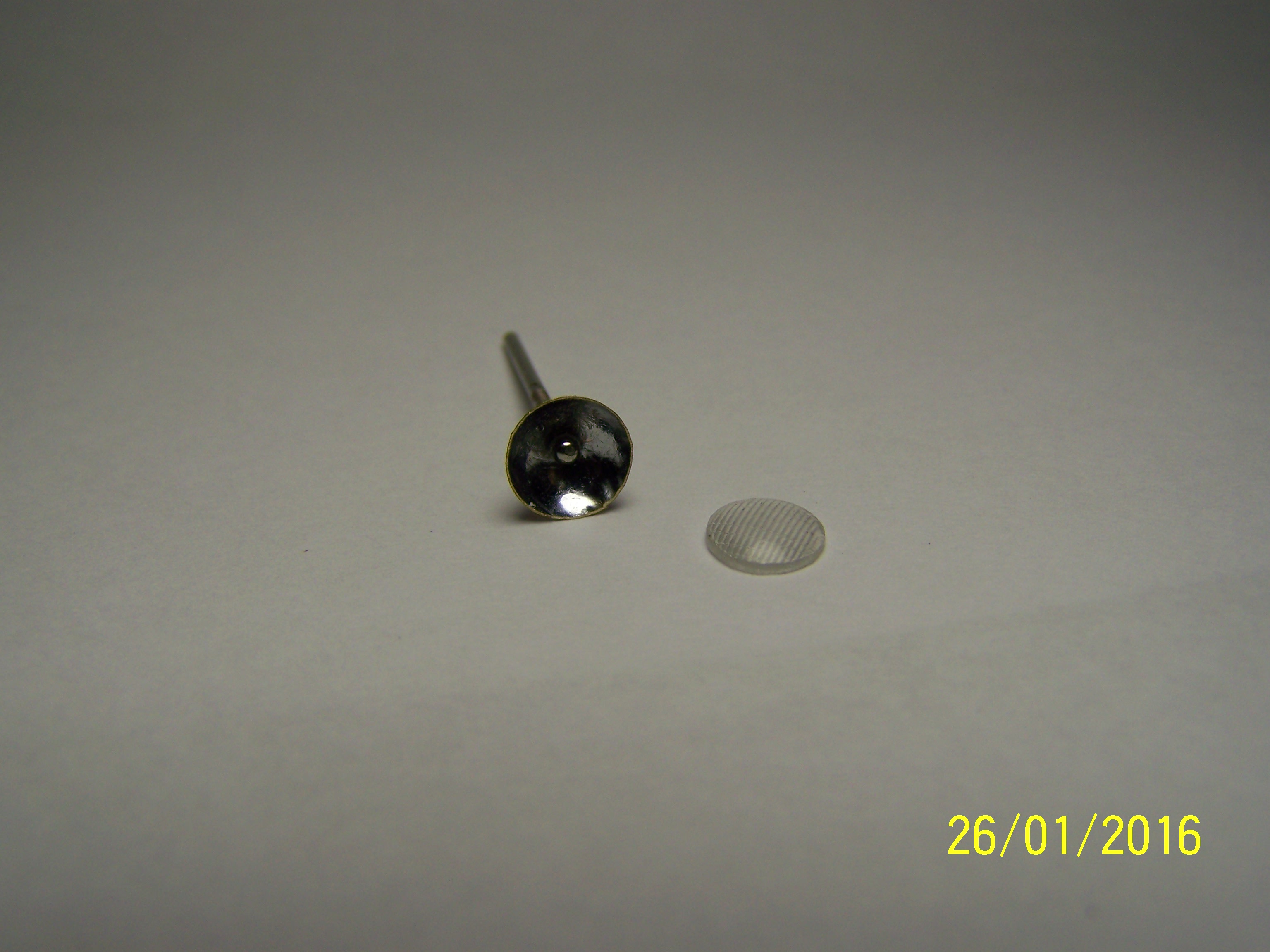

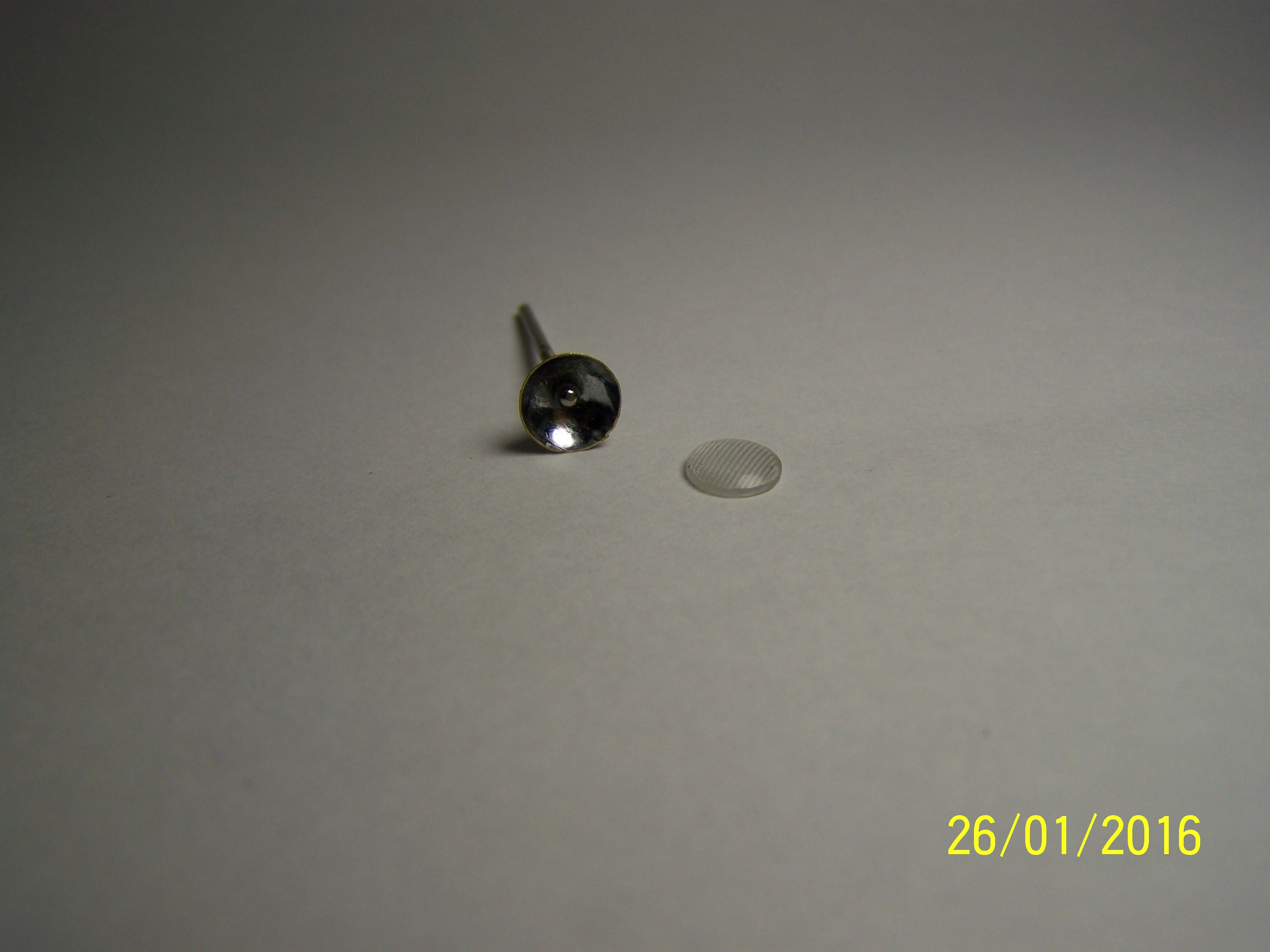

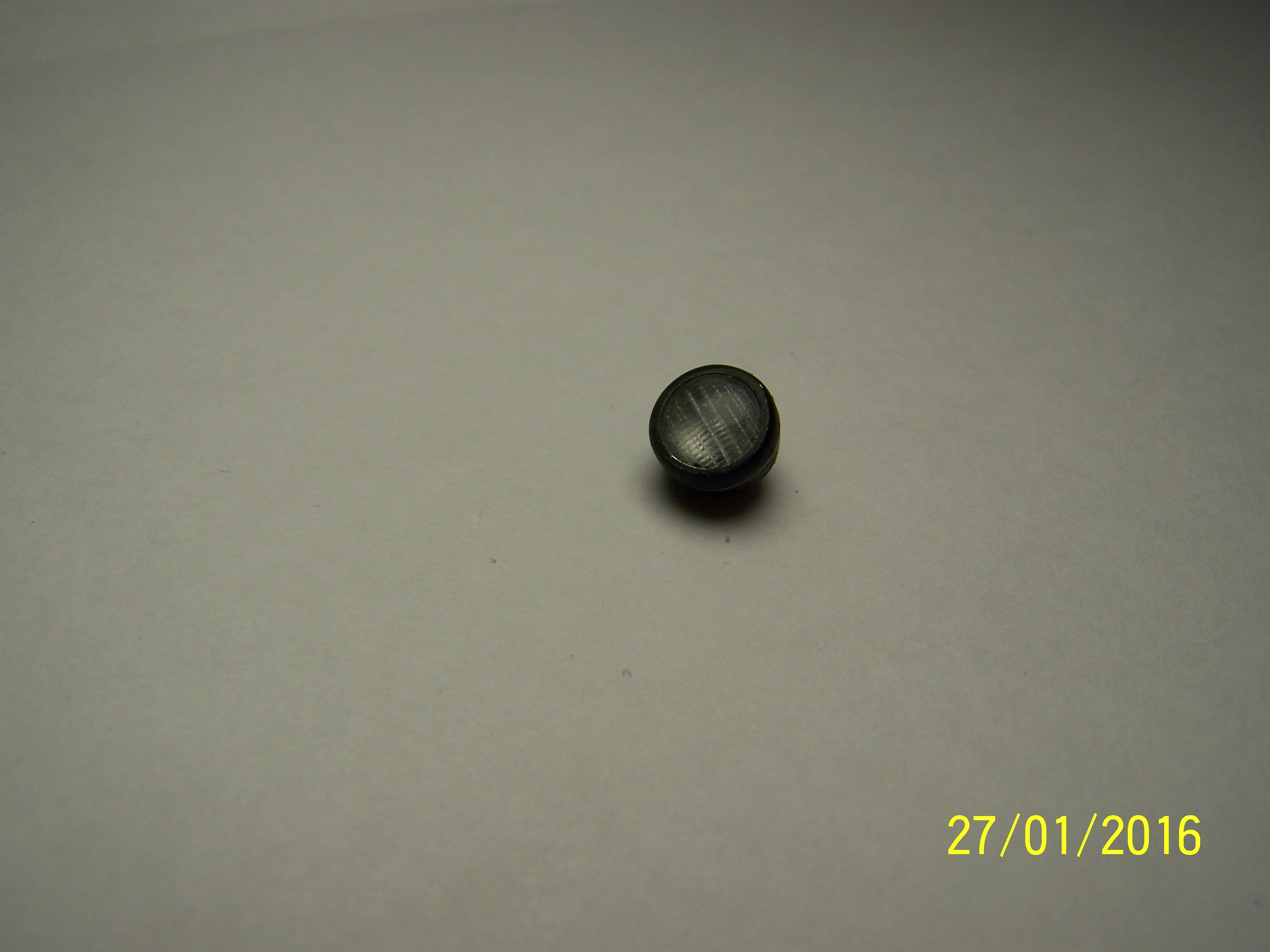

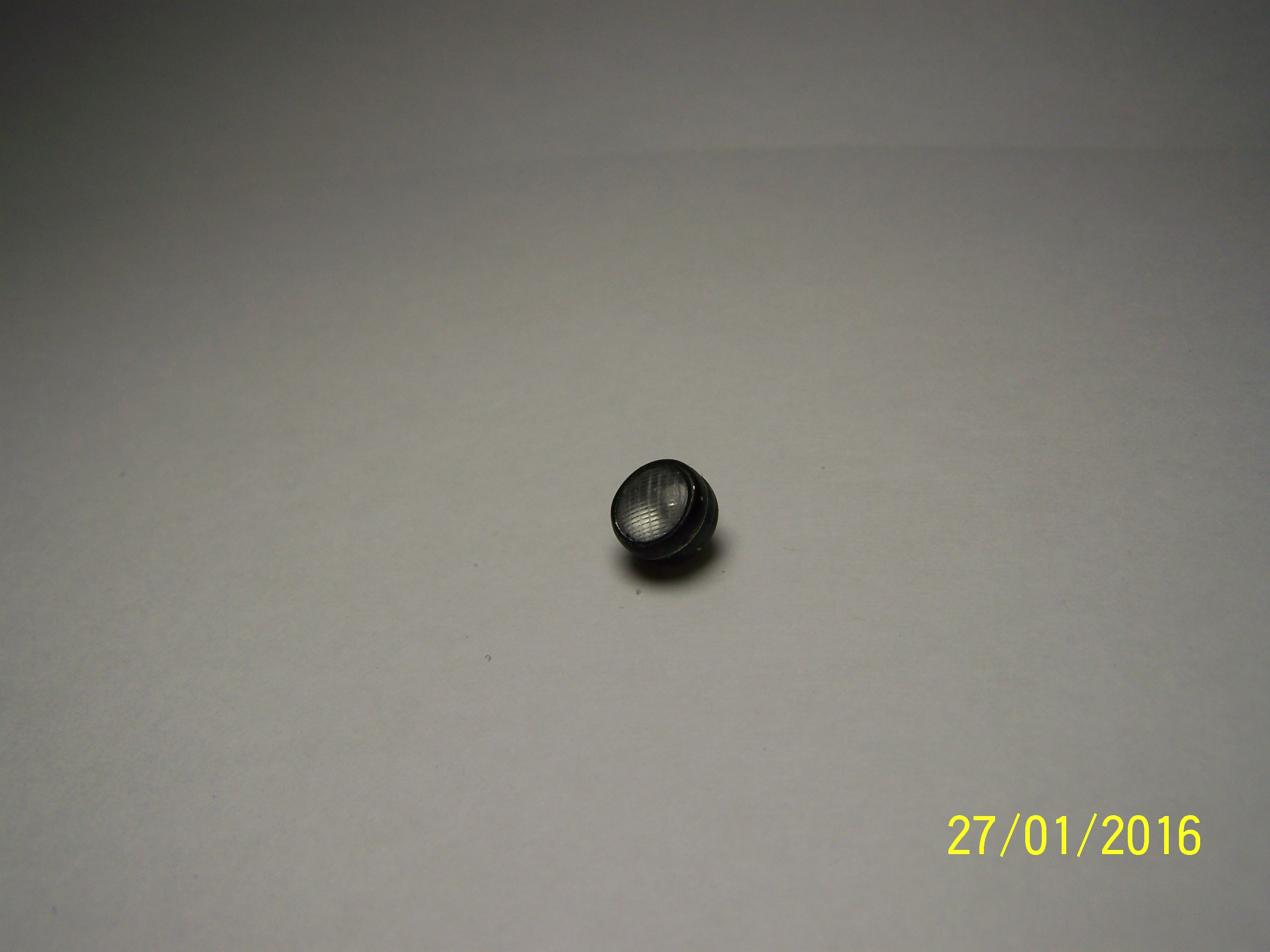

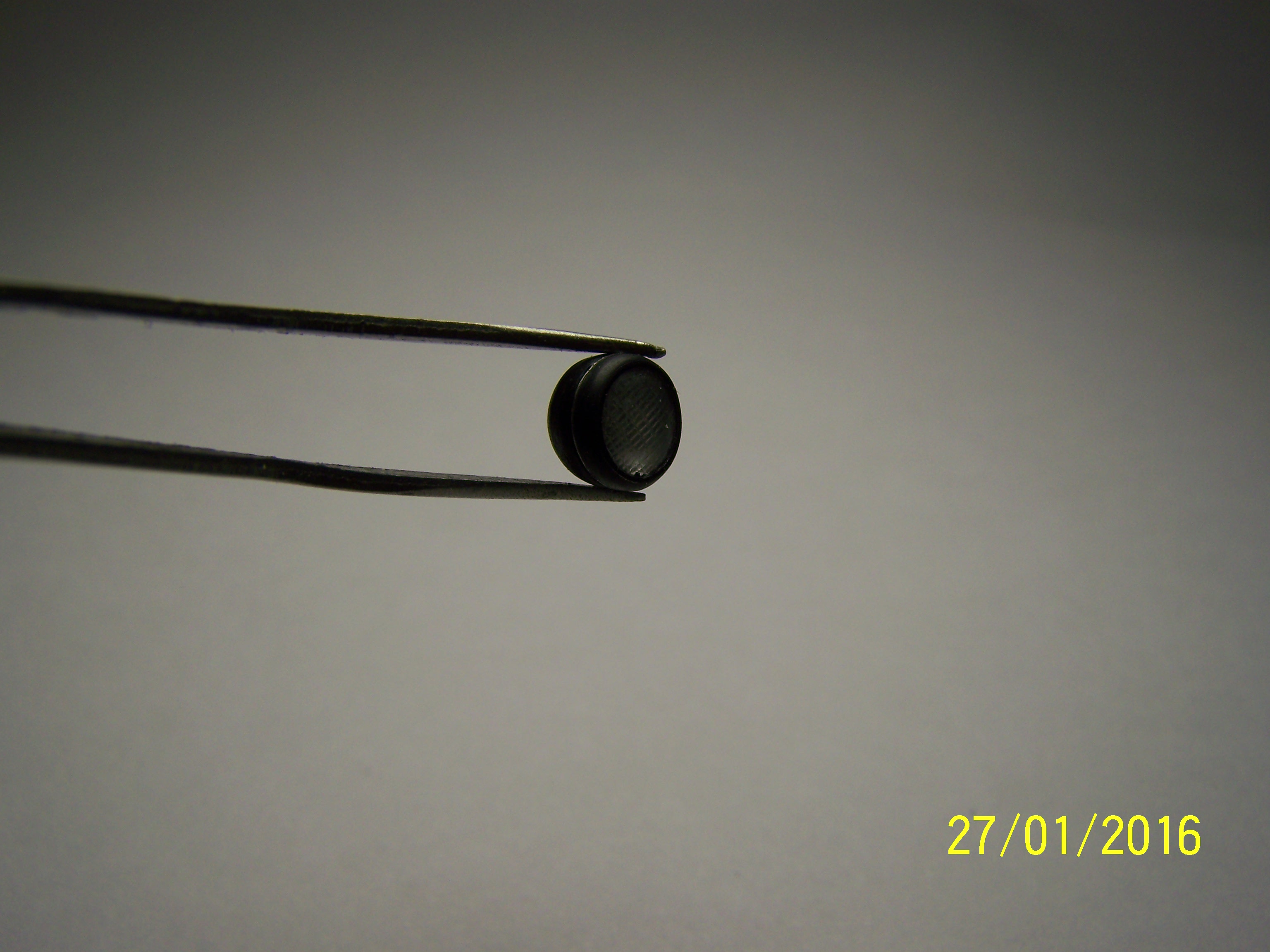

Ну и в завершении, была изготовлена тестовая фара, в 25 том масштабе, с использованием данных стекол :)
Вложения

Alex 55
Санто-хейшо
Санто-хейшо
Сообщения: 183
Зарегистрирован: 04 июл 2014, 20:27
Репутация: 5
Поблагодарили: 10 раз

Re: Изготовление, реалистичных стеклышек к фарам (рассеиват

Непрочитанное сообщение Alex 55 » 02 мар 2018, 21:11

А чем стеклышко срезается?
