Многоцелевой истребитель J1N1-С-Каi Gekko модель 11

Непрочитанное сообщение admin » 20 июл 2017, 16:24

Приветствую камрады!
Буду краток: решил попробовать авиацию.

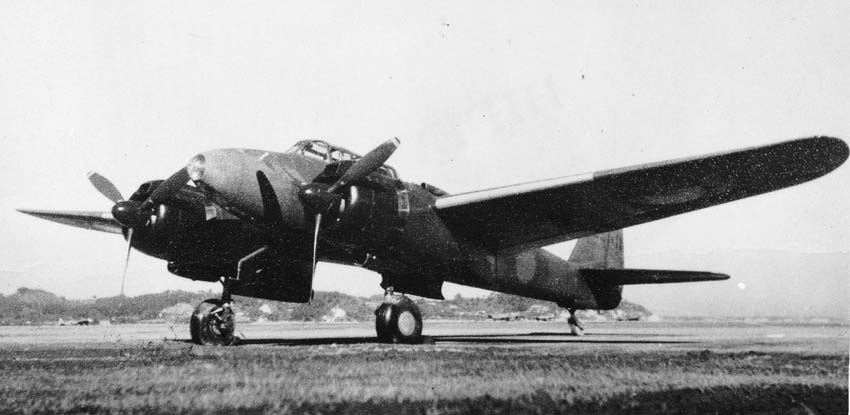

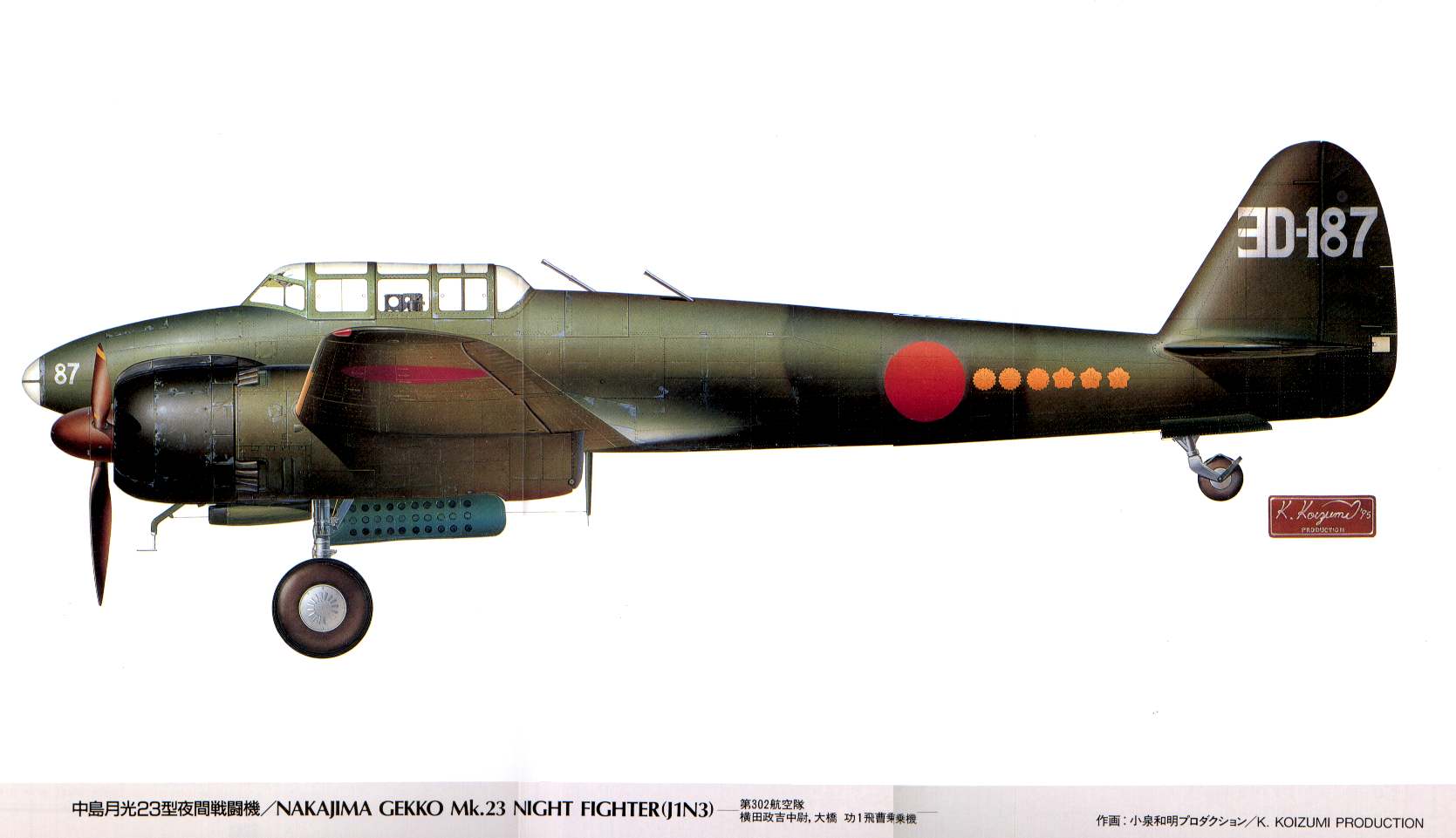

Прототип:
Подробно о машине здесь писать не буду. Можно почитать например здесь: http://www.airwar.ru/enc/fww2/j1n.html

Работа в процессе, пока показать особо нечего. Картинки будут позже. :-)

Если у кого есть какая информация по прототипу - буду благодарен.
«В технике страшнее всего быть троечником. Троечник — это человек достаточно грамотный, чтобы представить последствия катастрофы, но недостаточно грамотный, чтобы её предотвратить.» И.В. Курчатов

maps
Итто-хейшо. Старшина 1-й статьи
Итто-хейшо. Старшина 1-й статьи
Сообщения: 364
Зарегистрирован: 20 май 2014, 13:16
Репутация: 5
Откуда: Тюмень
Благодарил (а): 37 раз
Поблагодарили: 8 раз
Контактная информация:

Re: Многоцелевой истребитель J1N1-С-Каi Gekko модель 11

Непрочитанное сообщение maps » 20 июл 2017, 17:15

Интересненько, интересненько! :(-
Удачи.
Посмотрим. *BEACH*

Аватара пользователя
Жарков Илья
Чу-и. Второй лейтенант
Чу-и. Второй лейтенант
Сообщения: 1089
Зарегистрирован: 31 авг 2015, 19:40
Репутация: 5
Откуда: г.Жуковский,Московская область
Поблагодарили: 10 раз

Re: Многоцелевой истребитель J1N1-С-Каi Gekko модель 11

Непрочитанное сообщение Жарков Илья » 20 июл 2017, 23:06

Женя,ждем!!! *BRAVO* good

Аватара пользователя
admin
Администратор
Сообщения: 2120
Зарегистрирован: 05 мар 2014, 07:55
Репутация: 5
Благодарил (а): 44 раза
Поблагодарили: 29 раз

Re: Многоцелевой истребитель J1N1-С-Каi Gekko модель 11

Непрочитанное сообщение admin » 27 июл 2017, 09:15

Всем привет!
Первые наработки:

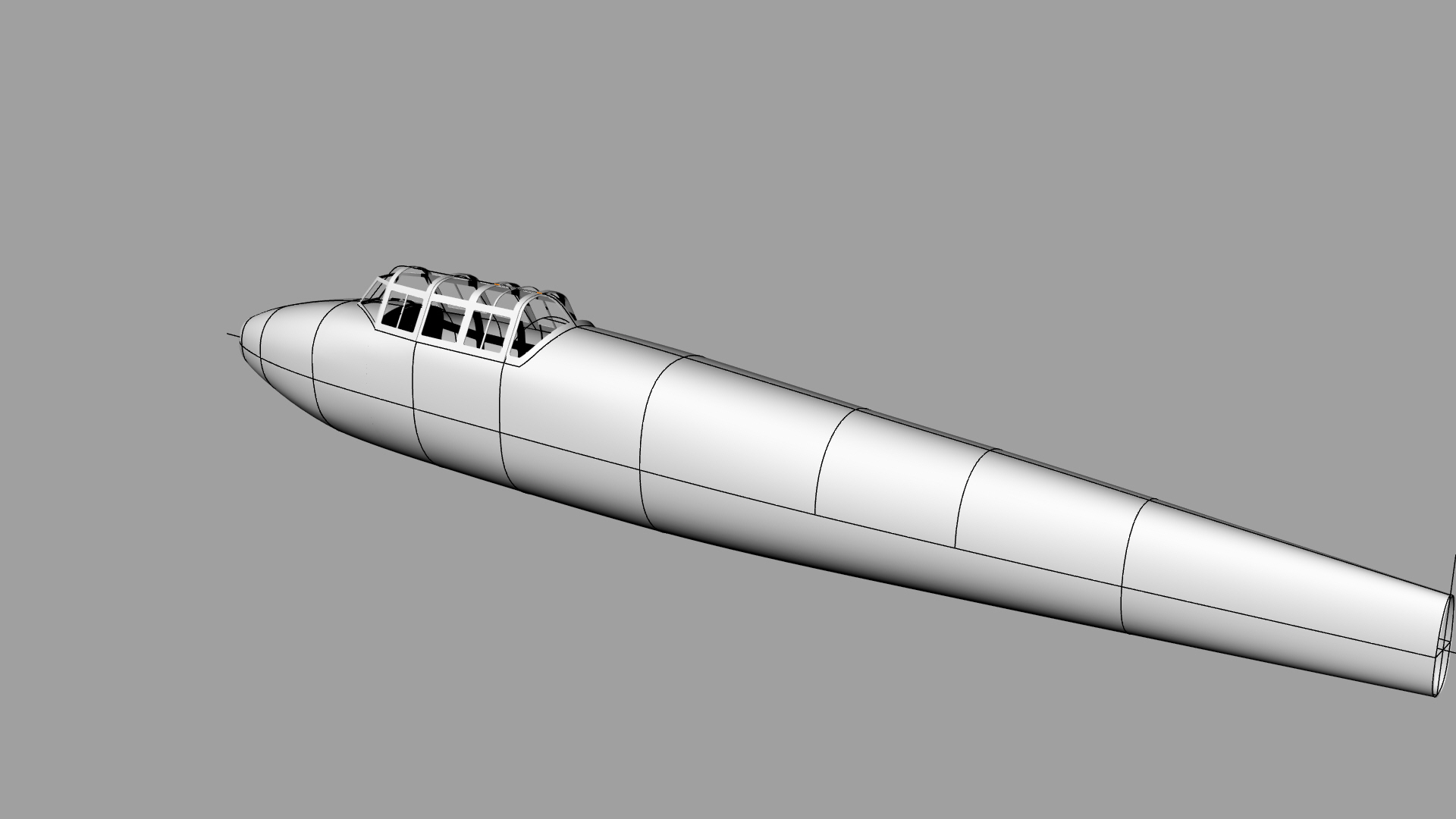

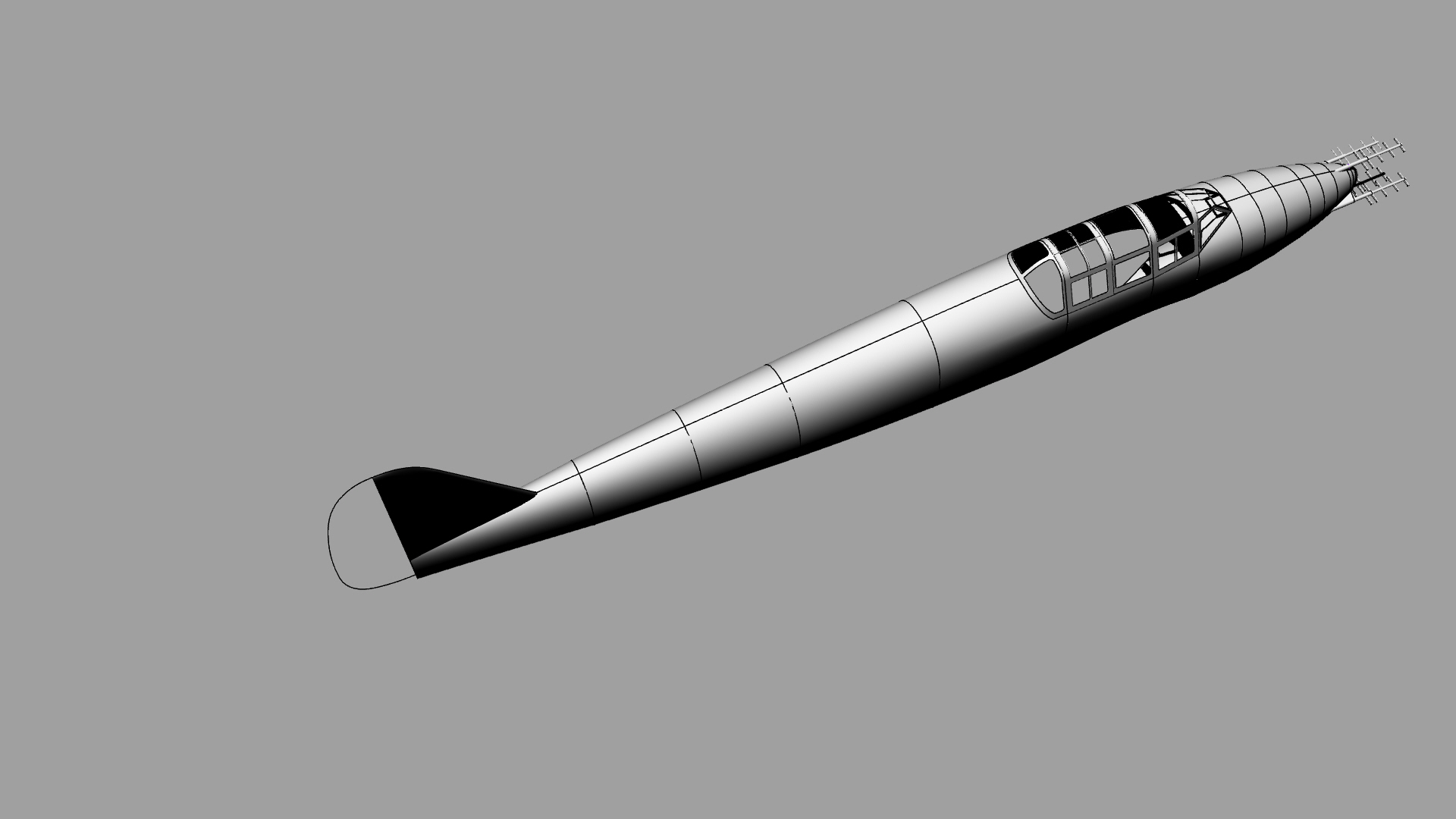

Фюзеляж
"Собран" по шпангоутам с чертежа. Бумажное деление сделаю после окончательной
правки (кое где нужно поправить геометрию)

По окраске. Тут вопрос не закрыт, думаю сделать этот вариант:
Дельной информации по кокутаям в плане окраски и опознавательных знаков негусто, попросил помощи
у японских коллег-обещали помочь чем смогут...
«В технике страшнее всего быть троечником. Троечник — это человек достаточно грамотный, чтобы представить последствия катастрофы, но недостаточно грамотный, чтобы её предотвратить.» И.В. Курчатов

Vladimir
Итто-хейшо. Старшина 1-й статьи
Итто-хейшо. Старшина 1-й статьи
Сообщения: 364
Зарегистрирован: 14 мар 2014, 00:17
Репутация: 0
Откуда: Симферополь,Крым РОССИЯ

Re: Многоцелевой истребитель J1N1-С-Каi Gekko модель 11

Непрочитанное сообщение Vladimir » 27 июл 2017, 11:39

Двухмоторник - это класс!Женя желаю удачи,быстрого и качественного проектирования!

Аватара пользователя
admin
Администратор
Сообщения: 2120
Зарегистрирован: 05 мар 2014, 07:55
Репутация: 5
Благодарил (а): 44 раза
Поблагодарили: 29 раз

Re: Многоцелевой истребитель J1N1-С-Каi Gekko модель 11

Непрочитанное сообщение admin » 30 июл 2017, 16:51

Привет!

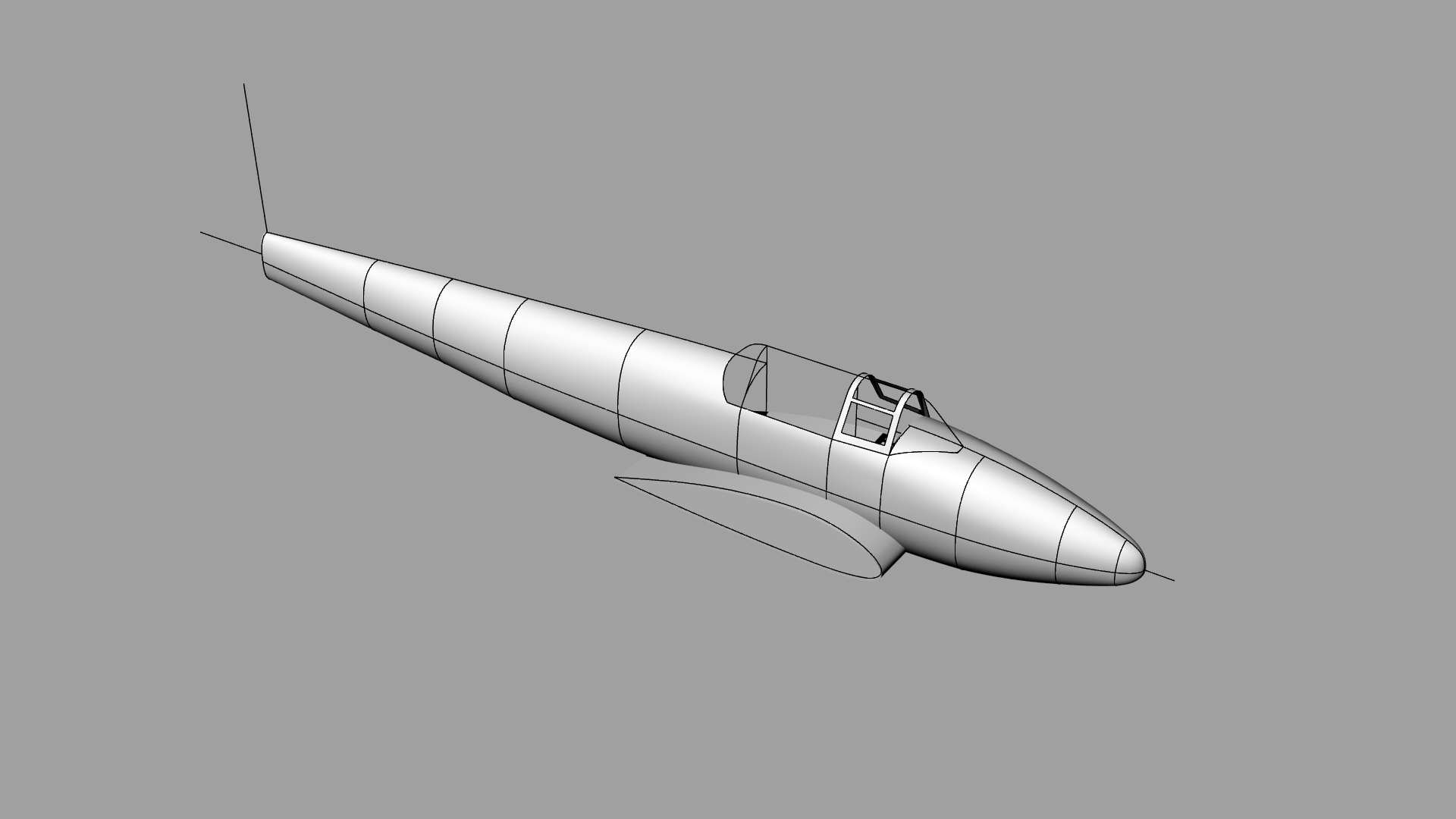

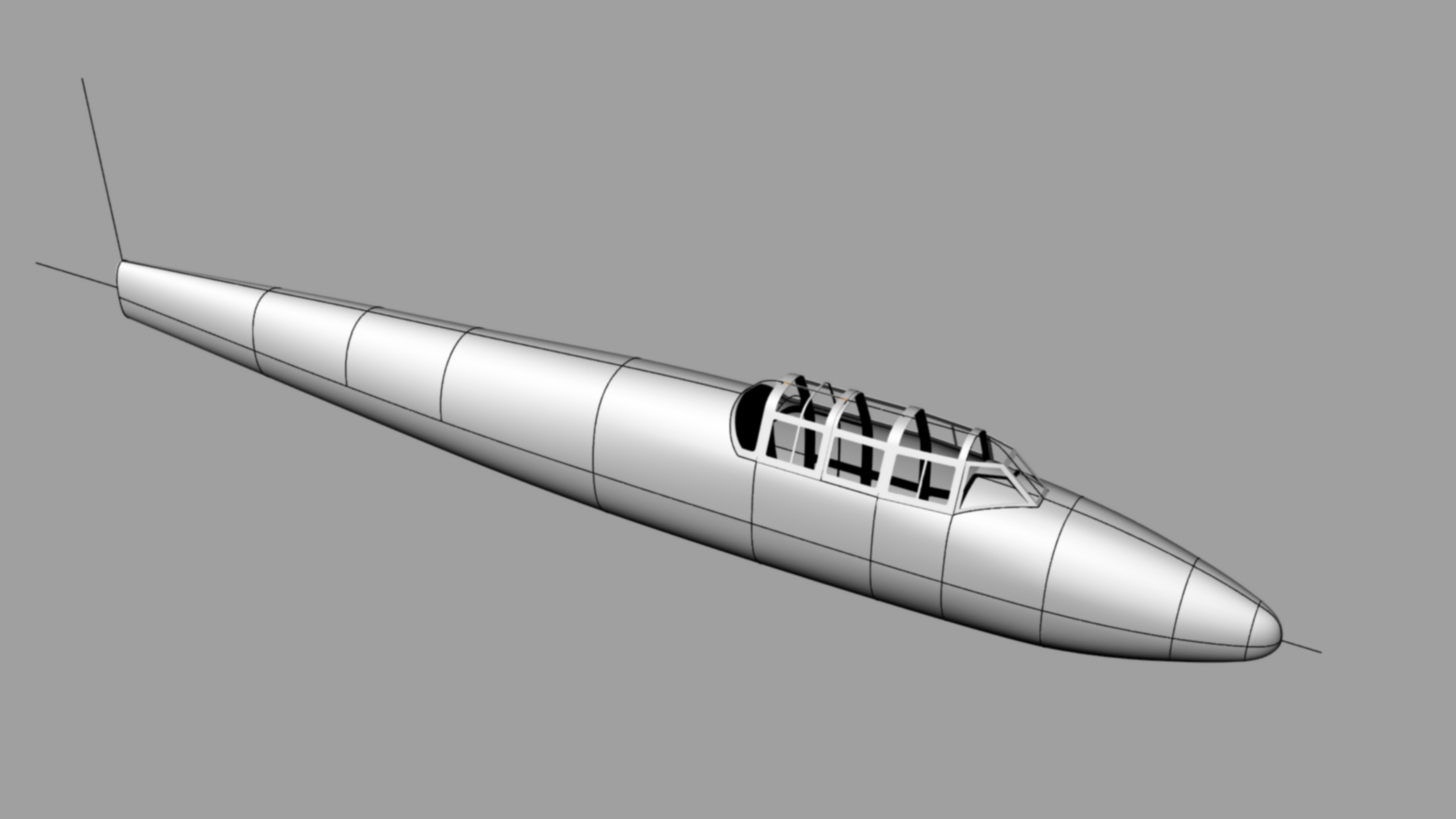

Собрал фонарь. Закончил с фюзеляжем в плане выравнивания. Пока получается так:
Вложения
«В технике страшнее всего быть троечником. Троечник — это человек достаточно грамотный, чтобы представить последствия катастрофы, но недостаточно грамотный, чтобы её предотвратить.» И.В. Курчатов

Аватара пользователя
admin
Администратор
Сообщения: 2120
Зарегистрирован: 05 мар 2014, 07:55
Репутация: 5
Благодарил (а): 44 раза
Поблагодарили: 29 раз

Re: Многоцелевой истребитель J1N1-С-Каi Gekko модель 11

Непрочитанное сообщение admin » 02 авг 2017, 10:18

Приветствую камрады!
Удалось немного поработать с проектом.

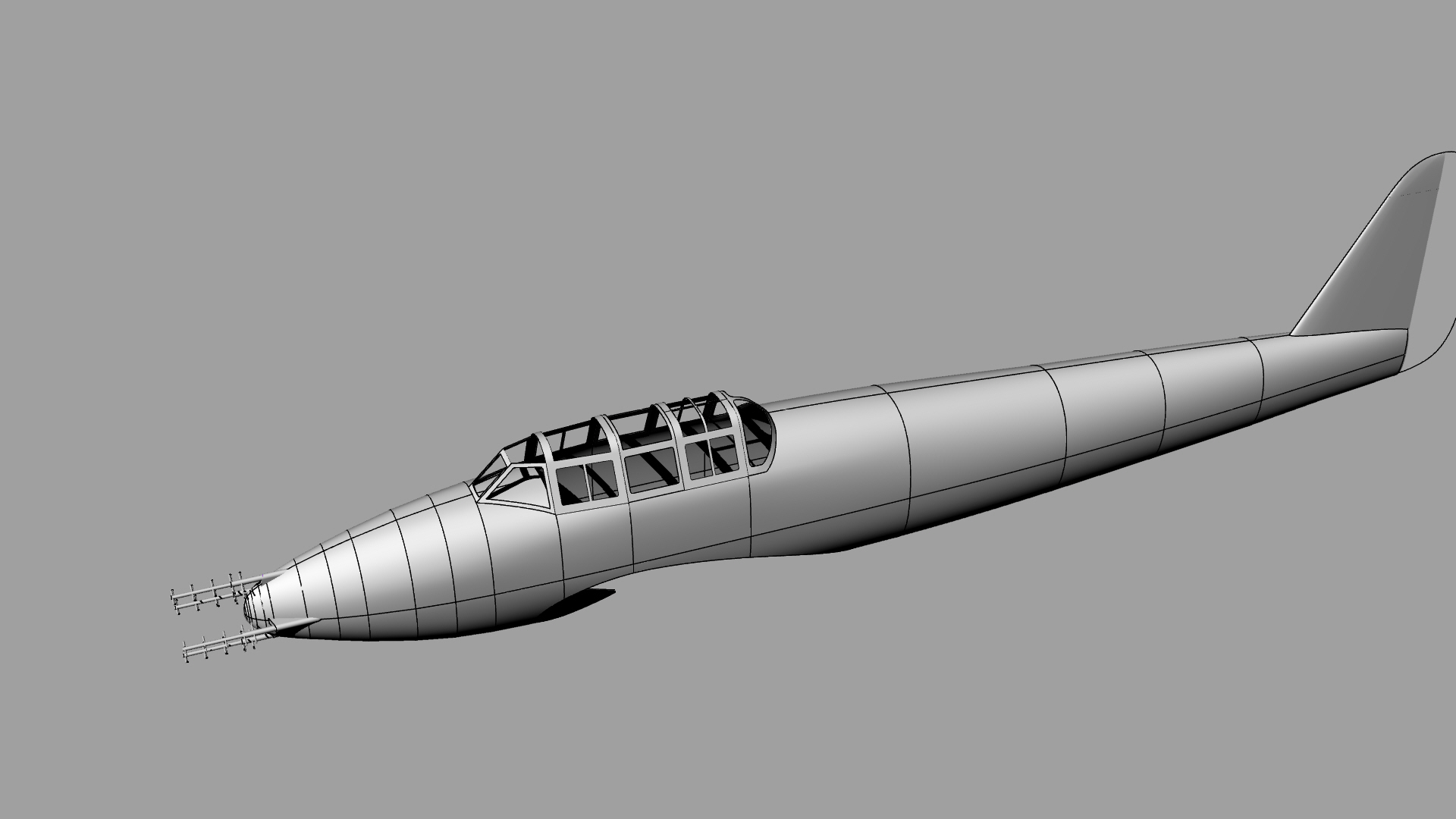

Сделал следующее:
-порезал часть фюзеляжа из 3Д модели в "бумажный" вариант по сегментам.
-закончил фонарь коктпита
-сделал и инсталлировал "фонарь" носового прожектора
-присобачил радар.

Сегментов в носовой части получилось прилично по числу, но уменьшение приводит к неприемлемым угловатостям-форма носовой
части фюзеляжа сложная.
И еще момент: при увеличении ширины сегментов возникает проблема их сопряжения с окошком носового прожектора, можно конечно
накинуть припуск на развертки, но это заведомо определенная несходимость и необходимость подрезки/подгонки при сборке модели.

Пока как то так, если есть замечания/предложения - с радостью выслушаю. *DRINK*
«В технике страшнее всего быть троечником. Троечник — это человек достаточно грамотный, чтобы представить последствия катастрофы, но недостаточно грамотный, чтобы её предотвратить.» И.В. Курчатов

Аватара пользователя
admin
Администратор
Сообщения: 2120
Зарегистрирован: 05 мар 2014, 07:55
Репутация: 5
Благодарил (а): 44 раза
Поблагодарили: 29 раз

Re: Многоцелевой истребитель J1N1-С-Каi Gekko модель 11

Непрочитанное сообщение admin » 02 авг 2017, 12:24

По окраске. Тут вопрос не закрыт, думаю сделать этот вариант:
Все таки остановлюсь именно на этом варианте.

Yokosuka Kokutai, 7-й Hikotai (Yo-101)
Самолет базировался на базе ВВС в Оппаме, префектура Канагава.

Экипаж: Chief petty officer Juzo Kuramoto и Snsgn Shira Kurotori. Звания оставил как в первоисточнике, боюсь неправильно перевести.
Поскольку подразделение подчинялось ВМФ то звания флотские. Предполагаю, что это мичман и старший матрос.
Вот фото:
«В технике страшнее всего быть троечником. Троечник — это человек достаточно грамотный, чтобы представить последствия катастрофы, но недостаточно грамотный, чтобы её предотвратить.» И.В. Курчатов

Аватара пользователя
admin
Администратор
Сообщения: 2120
Зарегистрирован: 05 мар 2014, 07:55
Репутация: 5
Благодарил (а): 44 раза
Поблагодарили: 29 раз

Re: Многоцелевой истребитель J1N1-С-Каi Gekko модель 11

Непрочитанное сообщение admin » 02 авг 2017, 23:55

Едем дальше:
«В технике страшнее всего быть троечником. Троечник — это человек достаточно грамотный, чтобы представить последствия катастрофы, но недостаточно грамотный, чтобы её предотвратить.» И.В. Курчатов

Аватара пользователя
admin
Администратор
Сообщения: 2120
Зарегистрирован: 05 мар 2014, 07:55
Репутация: 5
Благодарил (а): 44 раза
Поблагодарили: 29 раз

Re: Многоцелевой истребитель J1N1-С-Каi Gekko модель 11

Непрочитанное сообщение admin » 06 авг 2017, 14:25

Привет!
Процесс идет помаленьку.
Собрал хвостовое оперение:

Тут пришлось повозиться, имеющиеся в наличии чертежи немного не соответствуют фотографиям прототипа. В итоге все сошлось.
Из необычного на мой взгляд: В пере руля направления имеется прорезь под горизонтальное оперение.
Примерил на место:

Итоговый вид на сегодня:
