Тип "Хибури" 日振型海防艦 он же "Кайбокан" тип В

[admin]

Приветствую камрады!
Новый проект на 2016 год.
Японский эскортный корабль тип "Хибури", так же известный как "Кайбокан" тип "В" .

Историю и ТТХ данного типа кораблей здесь писать не буду, есть в различных педивикиях.
Более развернуто в статье Кофмана:
http://commi.narod.ru/bmc/mk1fr/fr7.htm

Сейчас идет творческий процесс сбора информации. Кое что нарыли японцы и товарищи с Цусимы. Все на "языке оригинала"

Модель будет традиционно в 200-м масштабе. Длина 394мм. Этакий японский карапуз
Пока все...

[filindr]

Корпус интересный - рубленный развал в носу, непривычно в обратную сторону...

[admin]

Корпус интересный - рубленный развал в носу, непривычно в обратную сторону...

Обводы специфические. Это результат проектирования для упрощенной сборки- корпуса на этих кораблях были сварные, без клепки (почти).

По мере проектирования буду выкладывать информацию по прототипу (имеется в виду то, чего в сети нет). Фото, графика, ну и текстовые примечания по интересным моментам.

[admin]

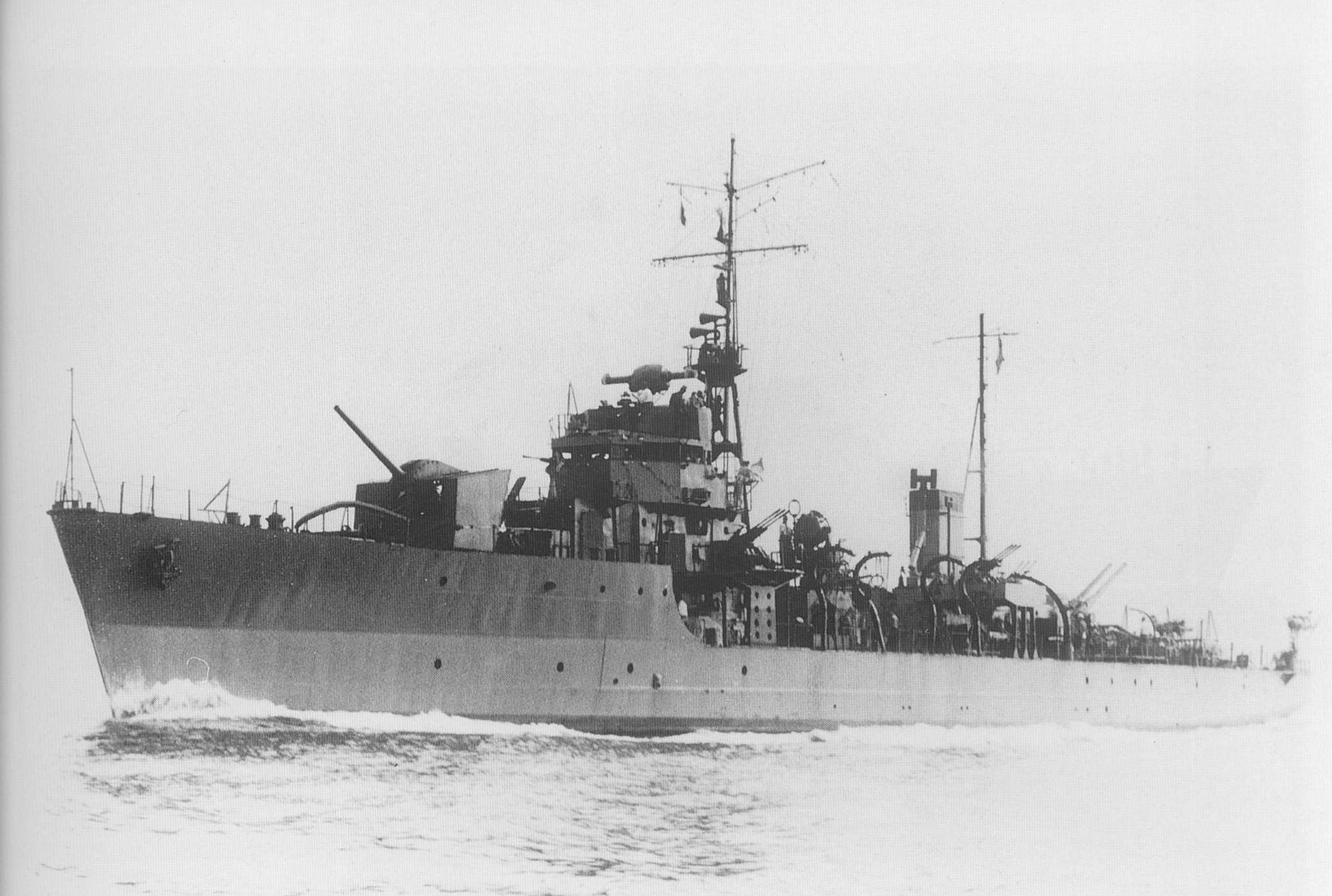

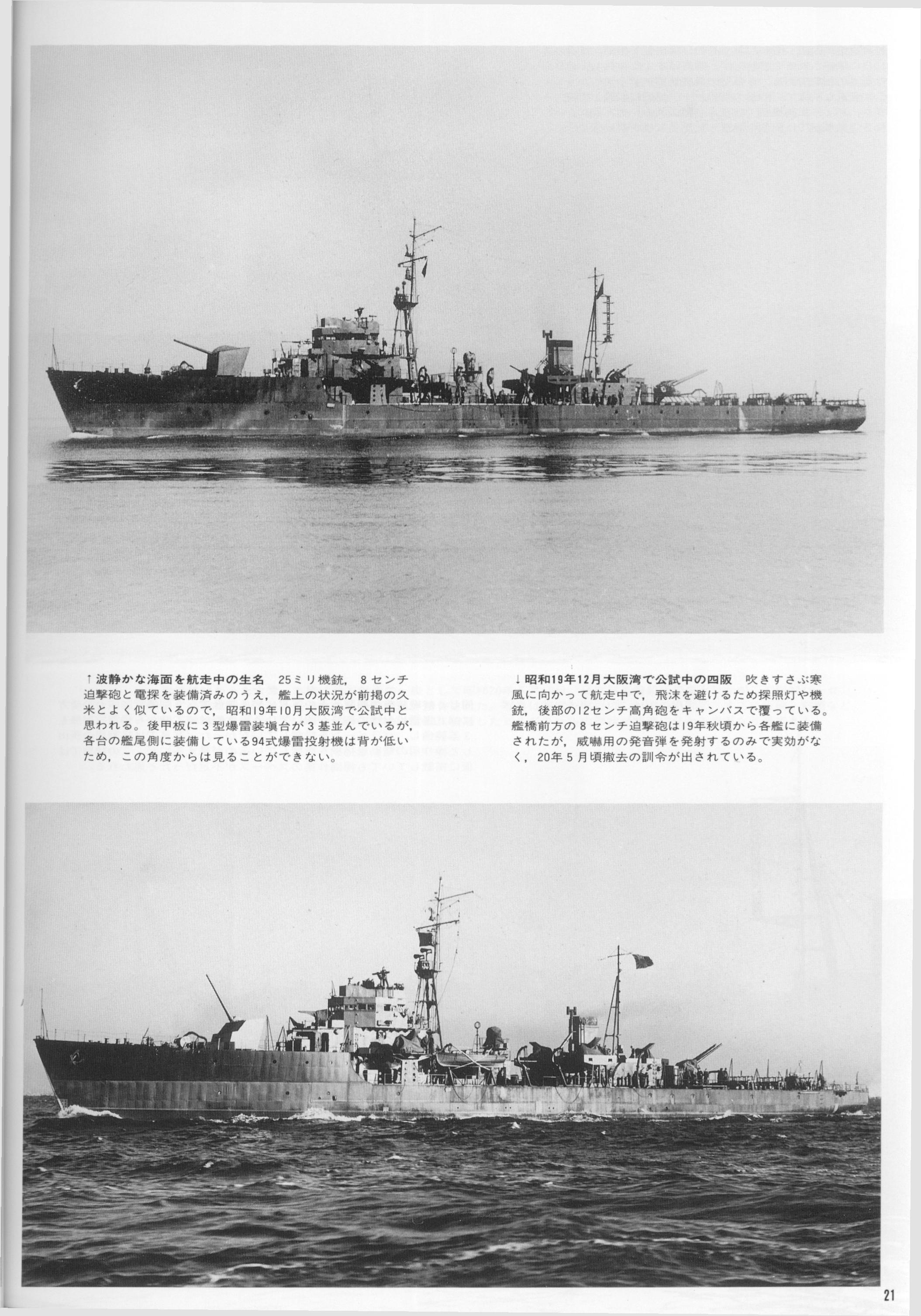

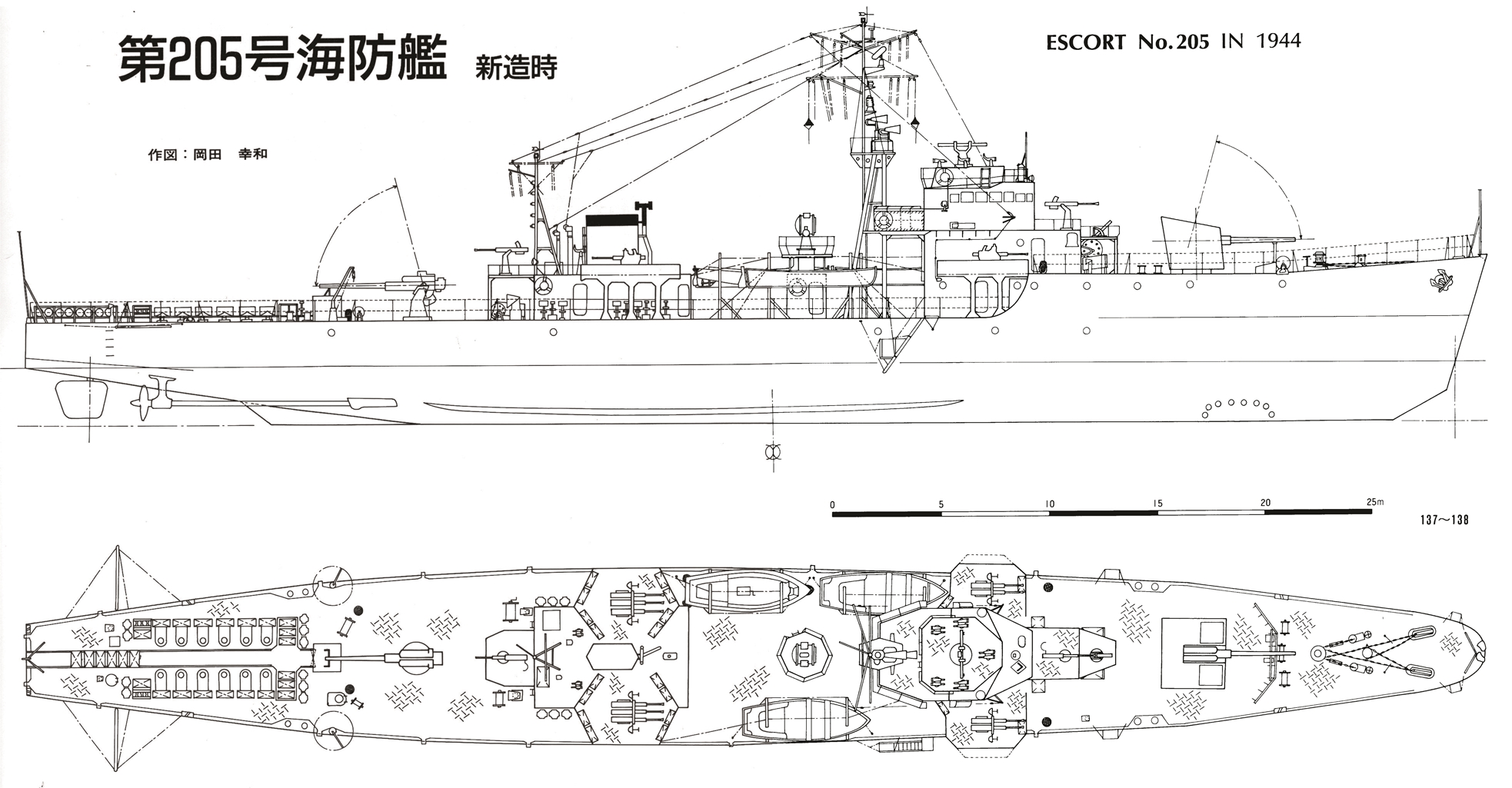

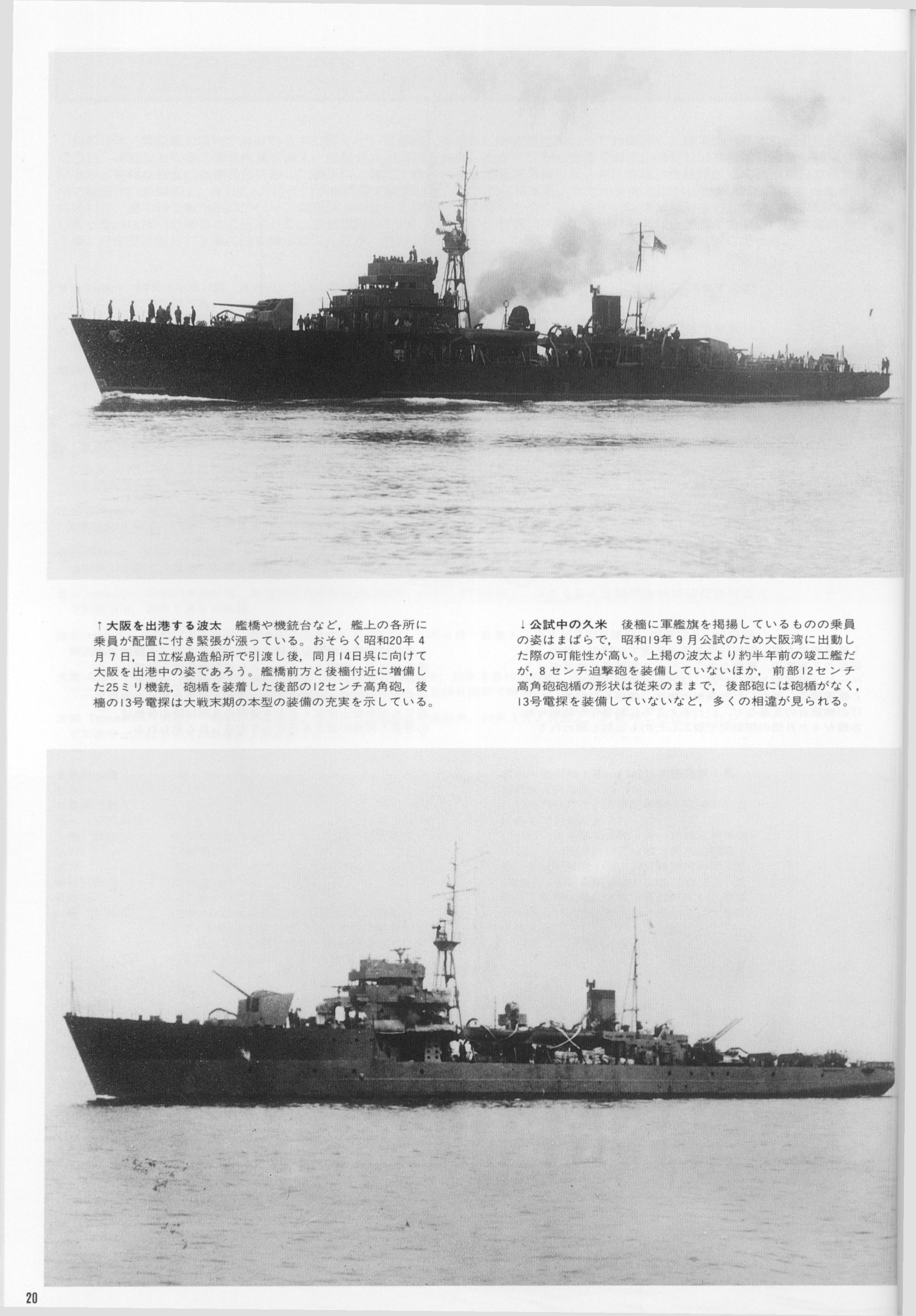

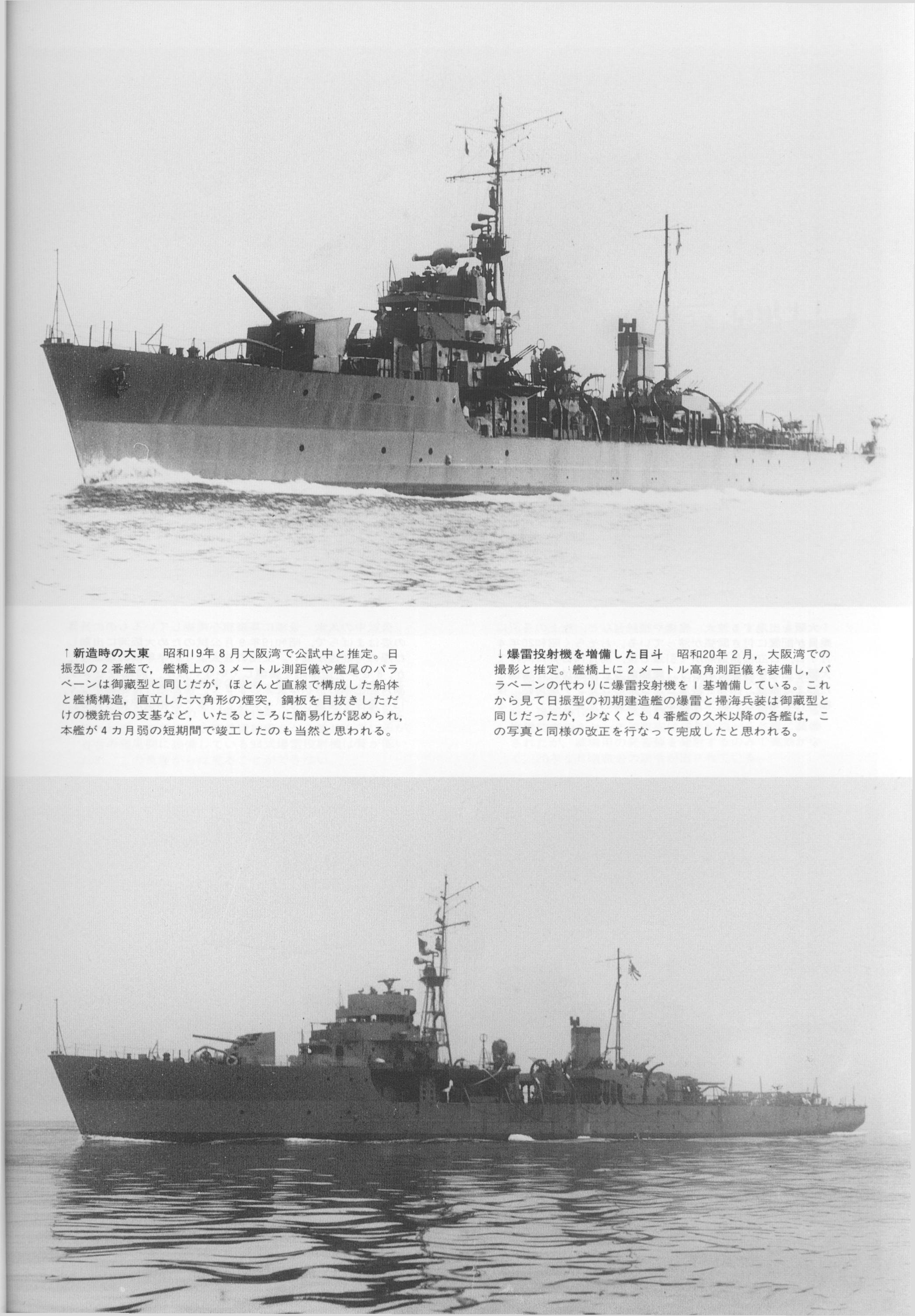

"Нахомячивание" материалов для проекта:

[admin]

Перенес тему сюда.
Буду делать сей корапь. Инфа имеется, 3 книги + немного их интернетов.
Позже начну добавлять.

[admin]

"Сшил" чертеж эскортника. Пожалуй потихоньку буду начинать. Если у кого что есть по типу "Хибури" буду благодарен!

[admin]

Приветствую уважаемые камрады!

Процесс пошел на удивление легко. Собрал каркас, ну и сразу сделал схемы:



Ссылка на файлы в Корел:

Детали: https://yadi.sk/d/Q7AhluAN3ALKSE

Схемы: https://yadi.sk/d/oIG_wbWB3ALKSU

[Tank]

Привет!

Файлы принял в работу.

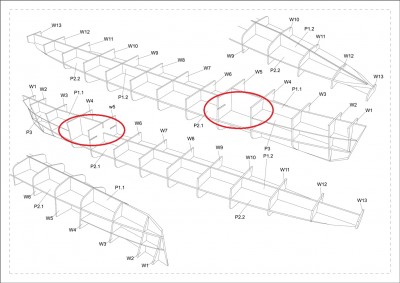

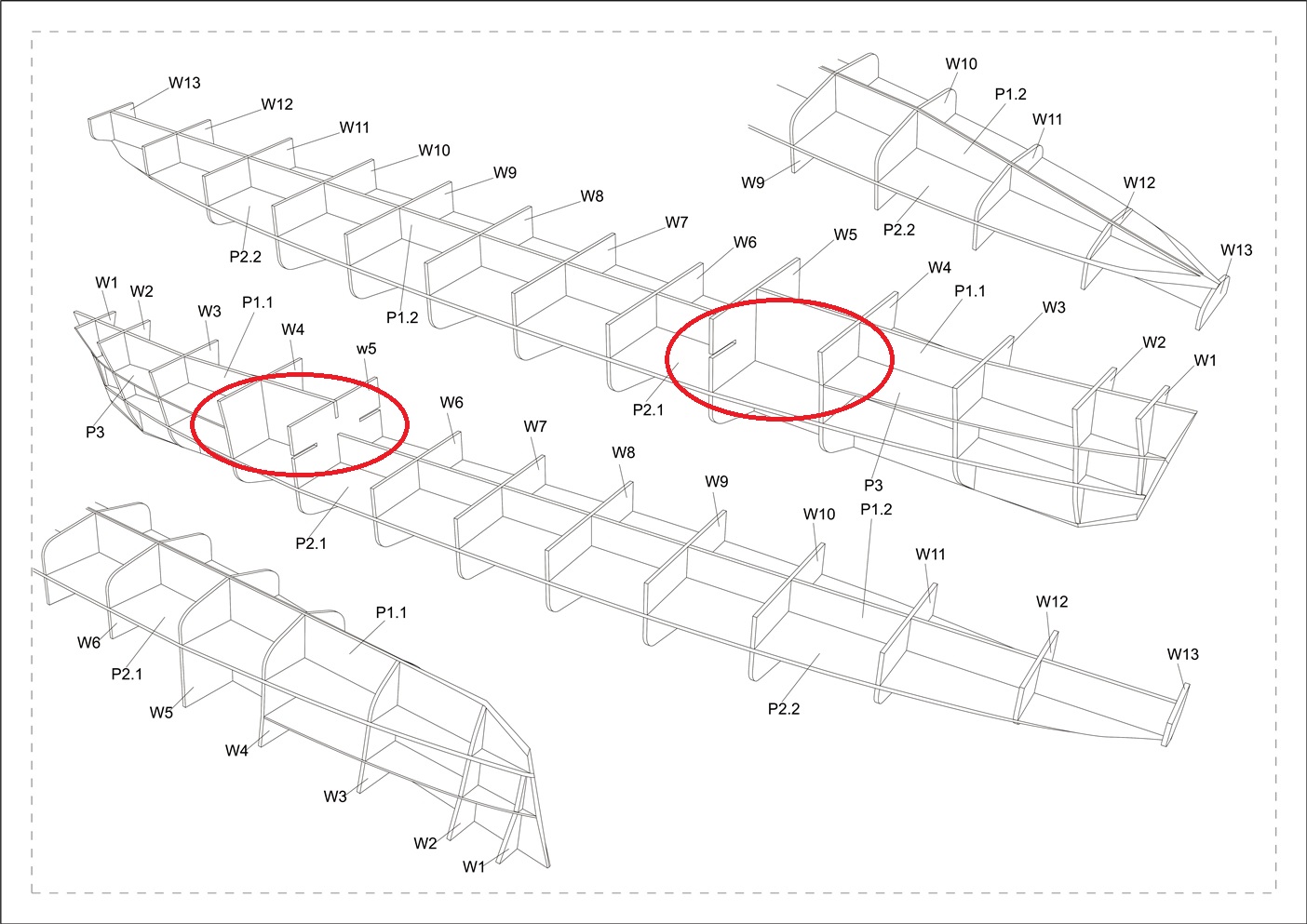

Косяк, или я чего-то не понимаю:
- Либо деталь Р3 (нумерацию дай Р3.1 и Р3.2 лев/прав) короткая, либо на W5 не должно быть верхних выгрызов.
Полагаю в Р3 не хватает сегмента?
Или подразумевается выгрыз на w5 под каркас палубы?
- На деталях, кормовая часть, исправь на стрелочка w13 (сейчас 2 раза w12)
- На детали Р1.2 надо дописать w13
- на шпангоутах w6-13 нет вертикальной черты по оси симметрии (которую не вырезать). Надо добавить.
Перезалей файл деталей, как поправишь.

[admin]

Или подразумевается выгрыз на w5 под каркас палубы?

Именно так

[Tank]

Или подразумевается выгрыз на w5 под каркас палубы?

Именно так

Так а почему бы не продлить Р3, и завести на 0,25 в w5? Стык палубы и w5 можно вообще без зацепов сделать.
