Вспомогательный крейсер IJN "Aikoku_Maru" 1:200

Непрочитанное сообщение admin » 13 янв 2021, 22:06

Приветствую камрады.

Решил начать новый проект. Прям вот внезапно зачесались руки.

На этот раз ""Aikoku_Maru". Почему именно этот корабль - не знаю. Просто зацепил чем то.

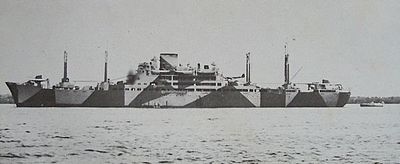

400px-Aikoku_Maru-1942 (1).jpg
400px-Aikoku_Maru-1942 (1).jpg (12.28 КБ) 566 просмотров

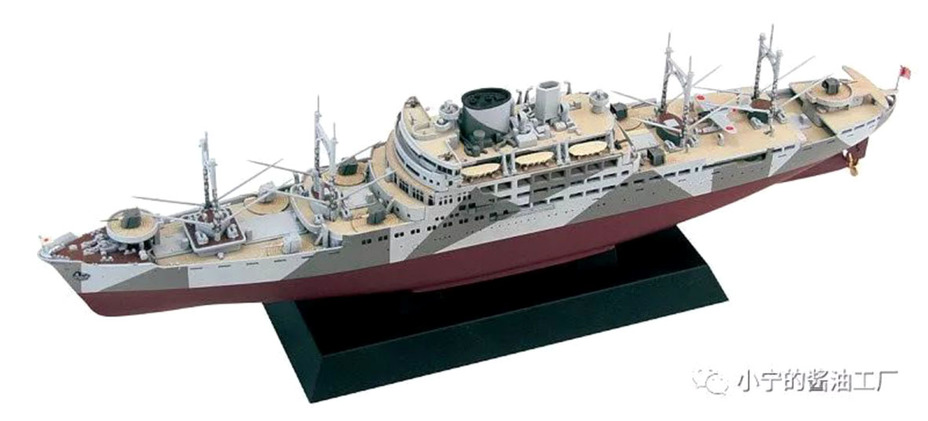

Модель. Вроде 1:700




Проблема как выяснилось в отсутствии чертежей и технички по этому типу кораблей. Японские друзья пока ничем помочь не смогли...
"Предложили: делай по фото + твоя модель "Акитсу-мару" - будет достоверно. Все равно никто не может точно сказать какие они были" - это дословный перевод. Красавцы одним словом *ROFL*

В общем вот такая новость.
«В технике страшнее всего быть троечником. Троечник — это человек достаточно грамотный, чтобы представить последствия катастрофы, но недостаточно грамотный, чтобы её предотвратить.» И.В. Курчатов

Аватара пользователя
admin
Администратор
Сообщения: 2113
Зарегистрирован: 05 мар 2014, 07:55
Репутация: 5
Благодарил (а): 43 раза
Поблагодарили: 29 раз

Вспомогательный крейсер IJN "Aikoku_Maru" 1:200

Непрочитанное сообщение admin » 13 янв 2021, 22:10

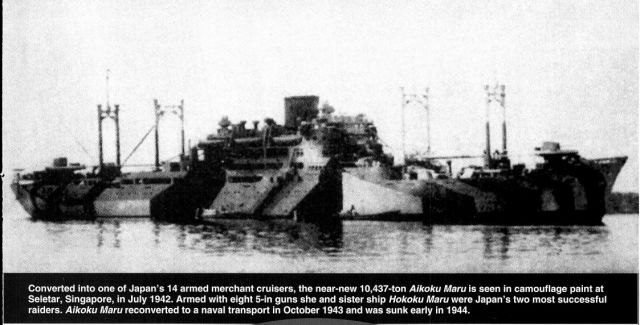

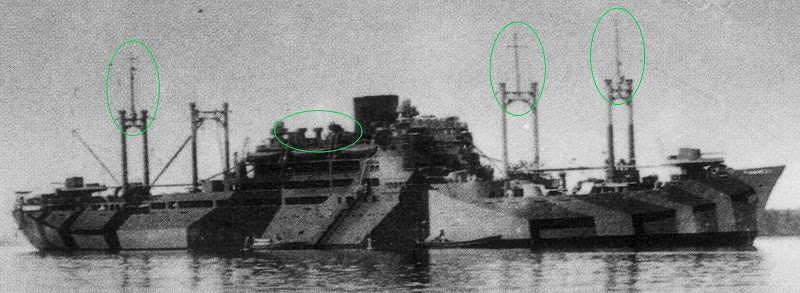

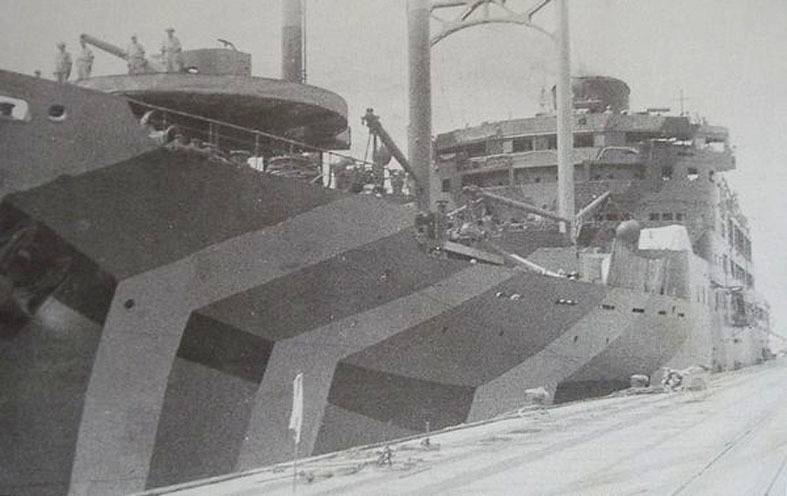

Несколько фото, включая "сиситершипа":



Гибель корабля:
«В технике страшнее всего быть троечником. Троечник — это человек достаточно грамотный, чтобы представить последствия катастрофы, но недостаточно грамотный, чтобы её предотвратить.» И.В. Курчатов

Аватара пользователя
admin
Администратор
Сообщения: 2113
Зарегистрирован: 05 мар 2014, 07:55
Репутация: 5
Благодарил (а): 43 раза
Поблагодарили: 29 раз

Вспомогательный крейсер IJN "Aikoku_Maru" 1:200

Непрочитанное сообщение admin » 14 янв 2021, 13:40

А, еще момент: модель делается под 100% печать в смоле.

Параллельно сделаю развертки для бумаги. Не под издание пока. Будет на форуме в открытом доступе для самостоятельной печати.
«В технике страшнее всего быть троечником. Троечник — это человек достаточно грамотный, чтобы представить последствия катастрофы, но недостаточно грамотный, чтобы её предотвратить.» И.В. Курчатов

Лукич
Сообщения: 3
Зарегистрирован: 27 фев 2019, 22:47
Репутация: 0

Вспомогательный крейсер IJN "Aikoku_Maru" 1:200

Непрочитанное сообщение Лукич » 24 янв 2021, 19:55

Евгений, приветствую!
Великолепная тема, очень интересно!
Удачи в разработке!

Zлой
Итто-хей. Матрос 1-го класса
Итто-хей. Матрос 1-го класса
Сообщения: 120
Зарегистрирован: 05 апр 2014, 18:17
Репутация: 0

Вспомогательный крейсер IJN "Aikoku_Maru" 1:200

Непрочитанное сообщение Zлой » 26 янв 2021, 12:02

Еще б японские братья историю жизни кораблей давали б на форум
Уже не маленький,уже не толстый,уже не очкарик, не нуждающимся в реализации всех своих комплексов через власть в роли модератора.
В любой непонятной ситуации выбивай катализатор и глуши ЕГР

Аватара пользователя
admin
Администратор
Сообщения: 2113
Зарегистрирован: 05 мар 2014, 07:55
Репутация: 5
Благодарил (а): 43 раза
Поблагодарили: 29 раз

Вспомогательный крейсер IJN "Aikoku_Maru" 1:200

Непрочитанное сообщение admin » 27 янв 2021, 09:52

Приветствую.

Решил проверить реализуемость проекта "в железе". Принципиально важный момент, дабы не делать дурную работу.

Набросал фрагмент носовой части под печать. Так это выглядит в программе:


Загнал в слайс прогу принтера (скрин без поддержек):


Ну и собственно результат:

Блок корпуса, поддержки не убраны.


Убрал поддержки. Печать тестовая - особо не церемонился, поэтому оторвал часть силового набора и кусок палубы.
Толщина борта 0,35мм. Силовой набор 0.4мм. Для чистовой печати сделаю кое какие доработки, но в принципе результат устроил, тема с печатью корабля целиком в такой детализации - вполне реализуема.
«В технике страшнее всего быть троечником. Троечник — это человек достаточно грамотный, чтобы представить последствия катастрофы, но недостаточно грамотный, чтобы её предотвратить.» И.В. Курчатов

Лукич
Сообщения: 3
Зарегистрирован: 27 фев 2019, 22:47
Репутация: 0

Вспомогательный крейсер IJN "Aikoku_Maru" 1:200

Непрочитанное сообщение Лукич » 27 янв 2021, 19:43

Однако, "космос"!!!) Это так скоро судомоделисты в пластике перейдут как реальные корабелы к секционной сборке...

Аватара пользователя
admin
Администратор
Сообщения: 2113
Зарегистрирован: 05 мар 2014, 07:55
Репутация: 5
Благодарил (а): 43 раза
Поблагодарили: 29 раз

Вспомогательный крейсер IJN "Aikoku_Maru" 1:200

Непрочитанное сообщение admin » 04 фев 2021, 17:14

Приветствую!

Подготовил первый "серийный" блок для печати.


Запустил шайтан-машину. Время печати - 10 час 31 мин. Количество слоев - 1809

К утру должно быть готово, если все пойдет нормально.
«В технике страшнее всего быть троечником. Троечник — это человек достаточно грамотный, чтобы представить последствия катастрофы, но недостаточно грамотный, чтобы её предотвратить.» И.В. Курчатов

Аватара пользователя
admin
Администратор
Сообщения: 2113
Зарегистрирован: 05 мар 2014, 07:55
Репутация: 5
Благодарил (а): 43 раза
Поблагодарили: 29 раз

Вспомогательный крейсер IJN "Aikoku_Maru" 1:200

Непрочитанное сообщение admin » 04 фев 2021, 17:16

Лукич писал(а):
27 янв 2021, 19:43
Однако, "космос"!!!) Это так скоро судомоделисты в пластике перейдут как реальные корабелы к секционной сборке...
Приветствую.
В "классическом" пластике такое не отлить. А для печати - необходимо, т.к. работает как силовой каркас и держит "оболочку" корпуса. А она у меня 0.2 мм. Поэтому не излишество, а скорее необходимость
«В технике страшнее всего быть троечником. Троечник — это человек достаточно грамотный, чтобы представить последствия катастрофы, но недостаточно грамотный, чтобы её предотвратить.» И.В. Курчатов

Аватара пользователя
admin
Администратор
Сообщения: 2113
Зарегистрирован: 05 мар 2014, 07:55
Репутация: 5
Благодарил (а): 43 раза
Поблагодарили: 29 раз

Вспомогательный крейсер IJN "Aikoku_Maru" 1:200

Непрочитанное сообщение admin » 05 фев 2021, 11:39

Итак отчет по результатам печати.

Из хорошего: все пропечаталось нормально. Деформаций и непропечаток не обнаружено.

Из плохого: передержал деталь при промывке. В результате "подсожрало" обшивку. Тонкостенные участки между элементами силового набора "повело" + в одном месте проело насквозь. Сходство с обшивкой реального корабля прибавилось :D
На фото этого особо не видно, но деформации в виде "пузиков" имеются.

Итог: на следующей неделе буду этот блок перепечатывать. Ну и по времени промывки сделал выводы...
