ПАРОВОЙ КОЛЕСНЫЙ ТРАКТОР MINI

[zakat 50]

Юрий, ждём очередной шедевр в твоём исполнении. А задумка с рабочей механикой- вообще супер.

[Юрий Сотников]

Саня я постараюсь

[Юрий Сотников]

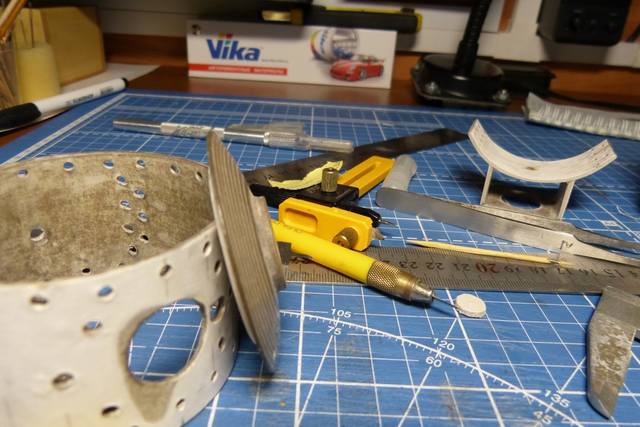

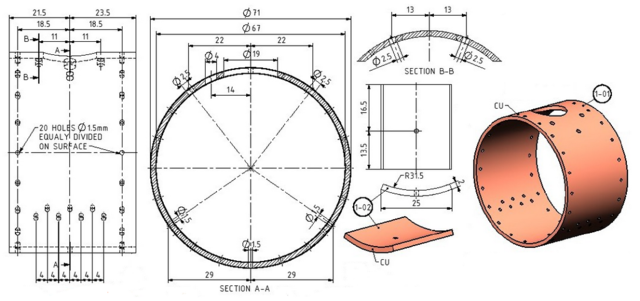

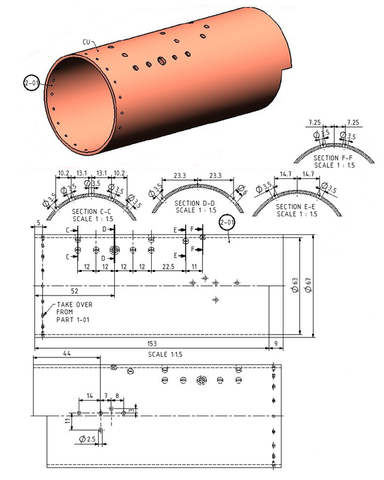

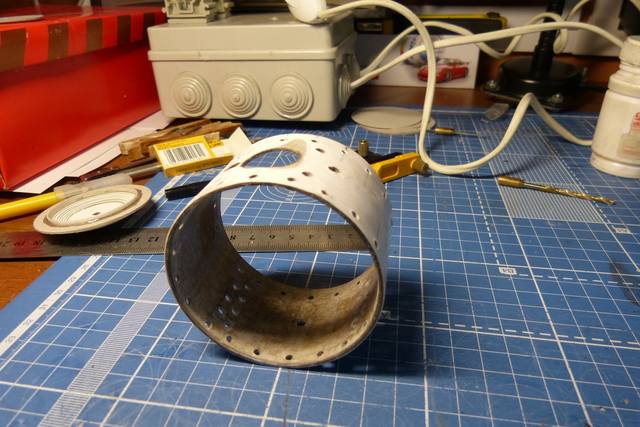

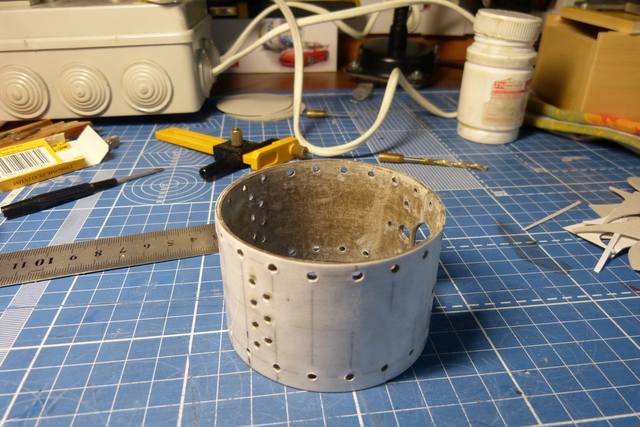

Всем привет !!! Был в отъезде,но до по ваял трохи,кожух дымовой коробки,дырдочков тьма,но вычертил вроде все как надо

[Юрий Сотников]

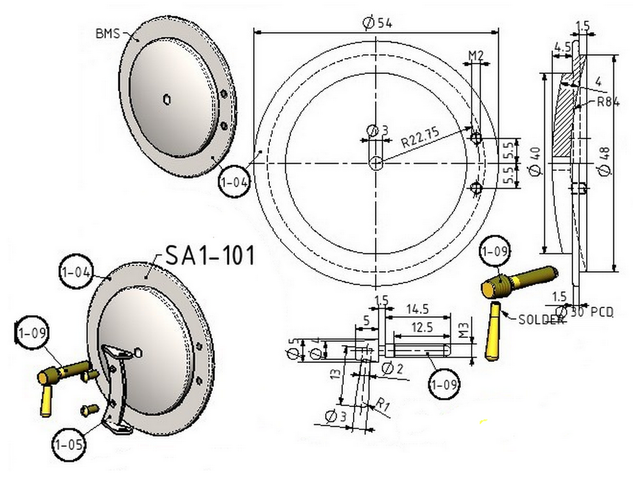

Крышка дымовой коробки,интересная форма , сломал башку как сделать,на чертеже она не сглаженная к краю,но на фото она сходит на нет до края,вот чертеж

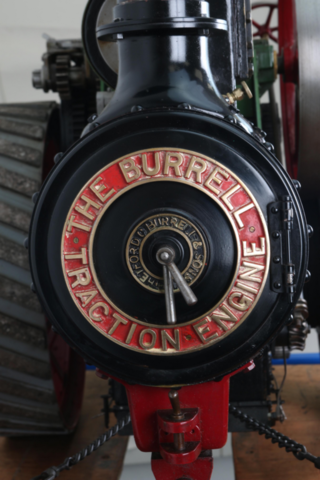

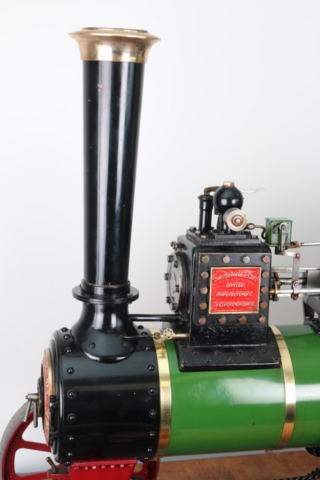

Вот фото

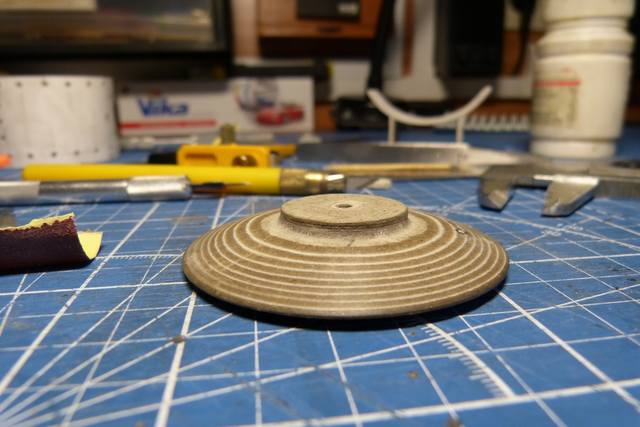

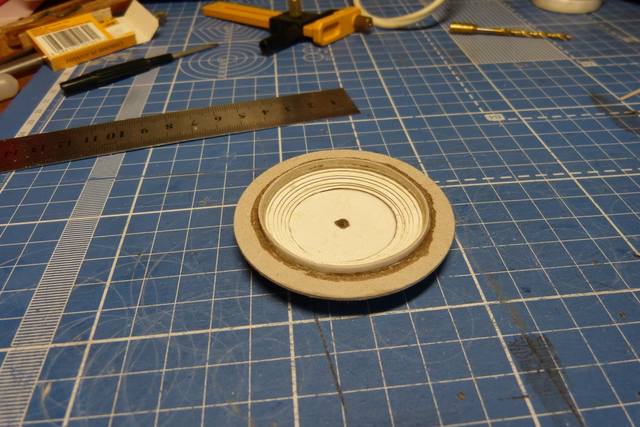

Ну и что у меня получилось

[Юрий Сотников]

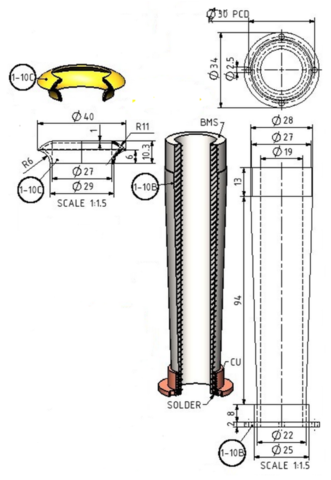

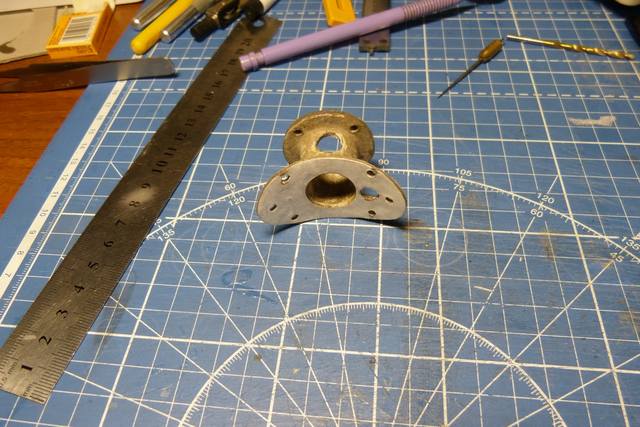

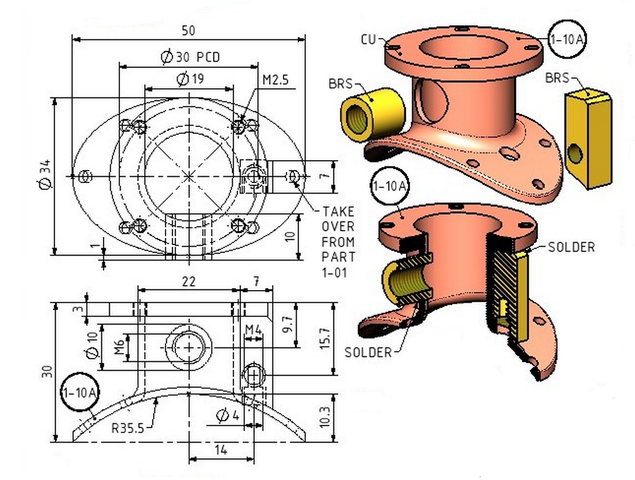

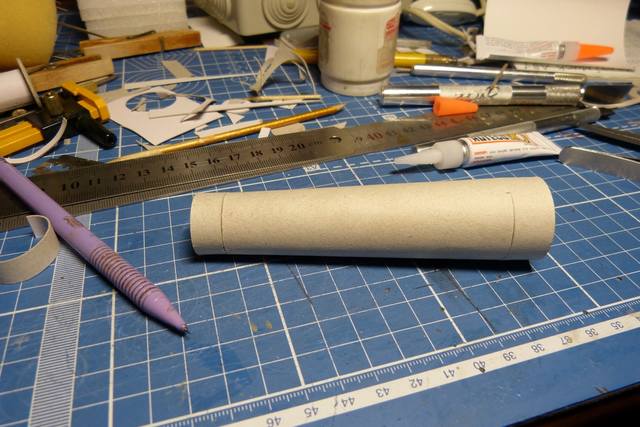

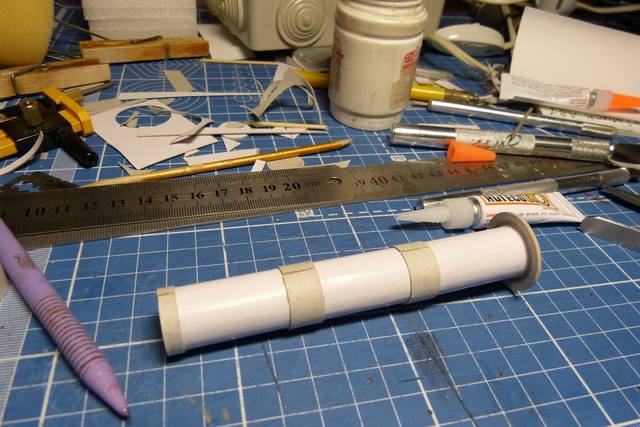

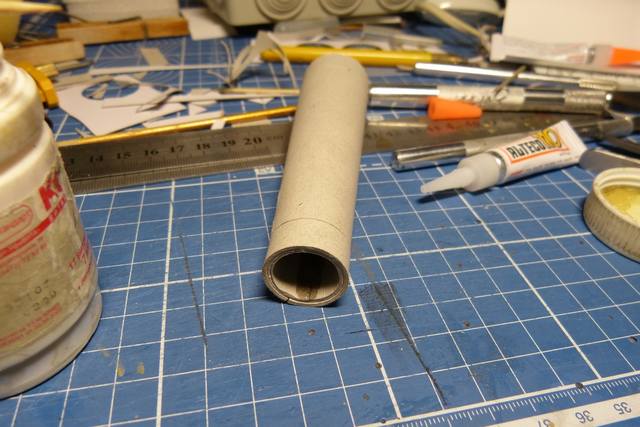

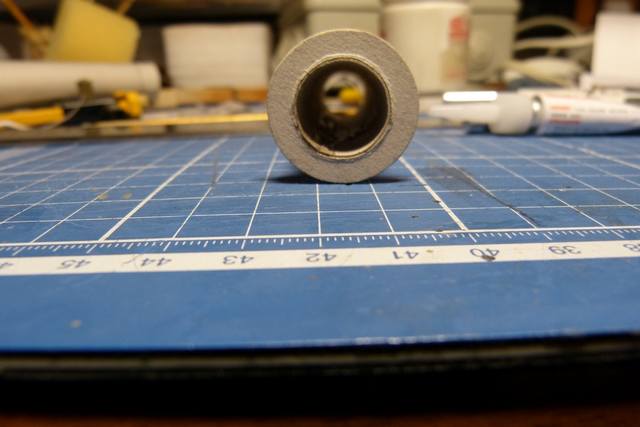

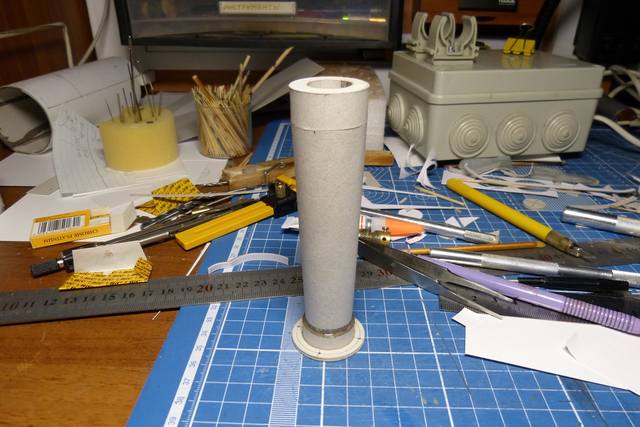

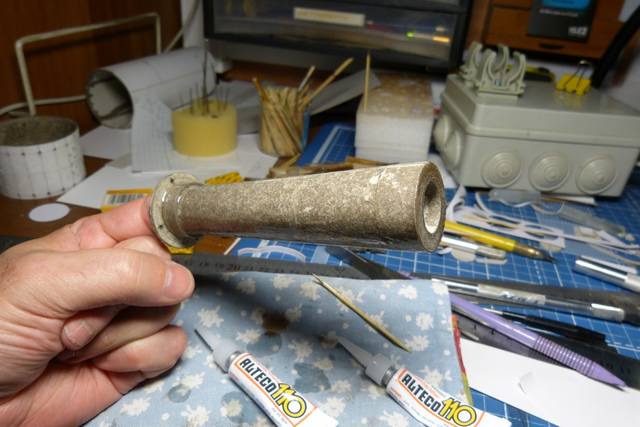

Дымовая труба (кожух сверху в последнюю очередь)

[Юрий Сотников]

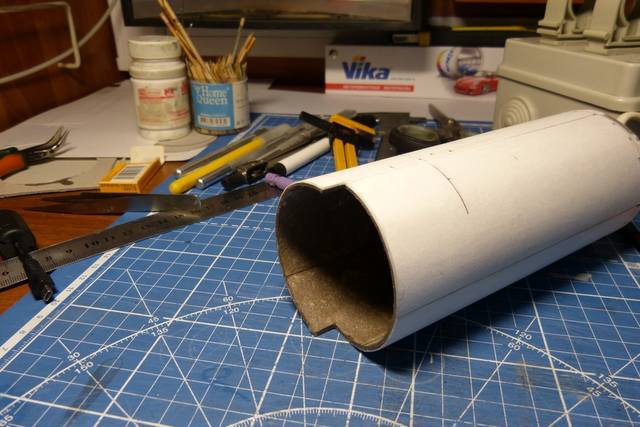

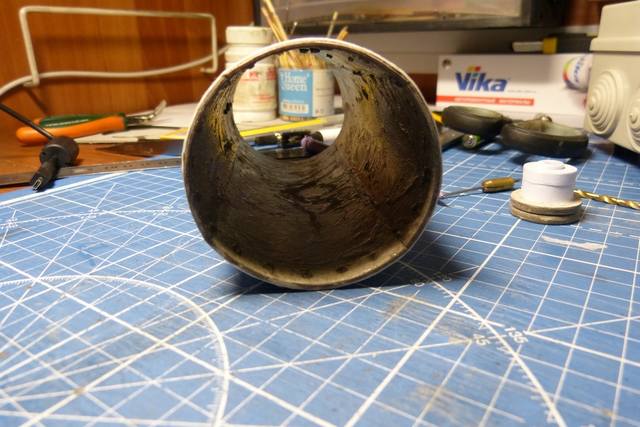

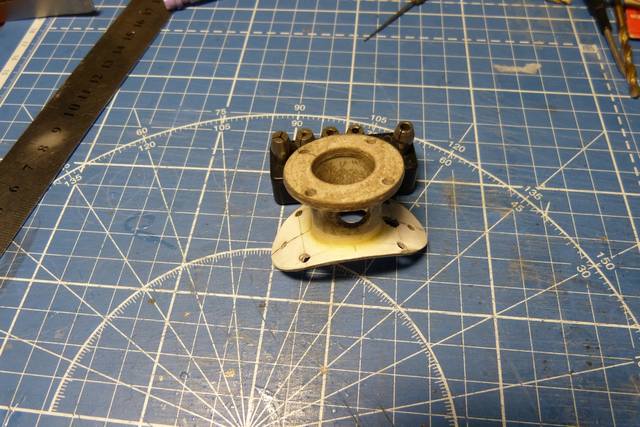

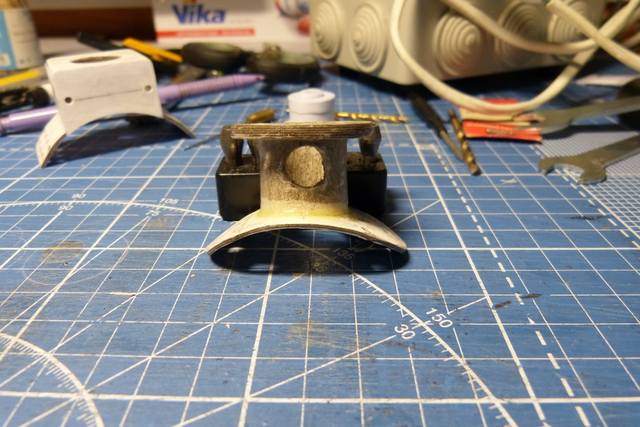

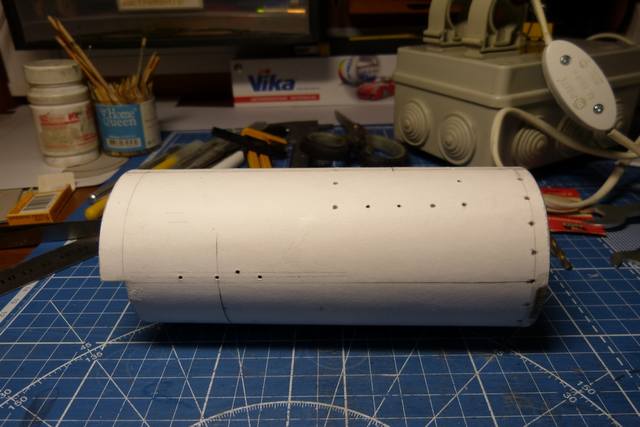

Ну и начал кожух котла,толсто,длинно , но скрутилось вроде

[Юрий Сотников]

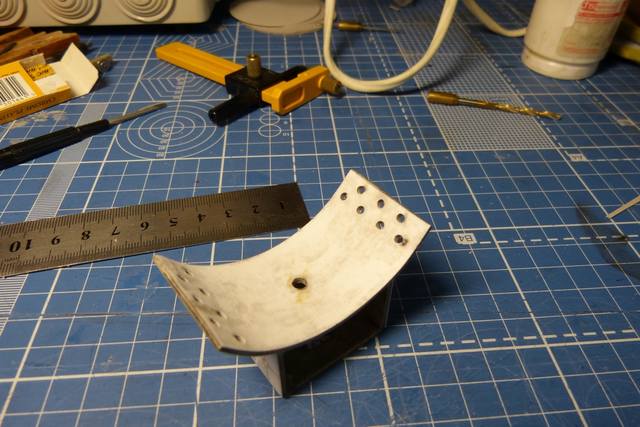

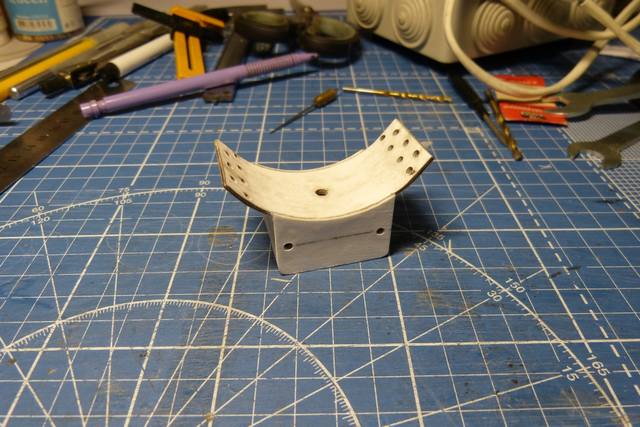

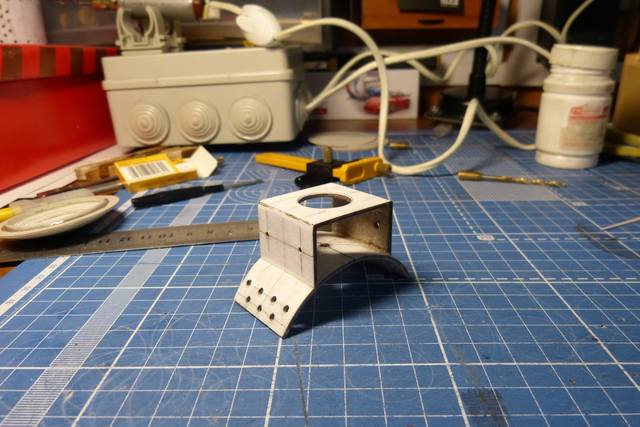

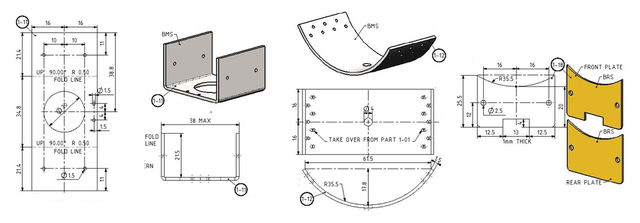

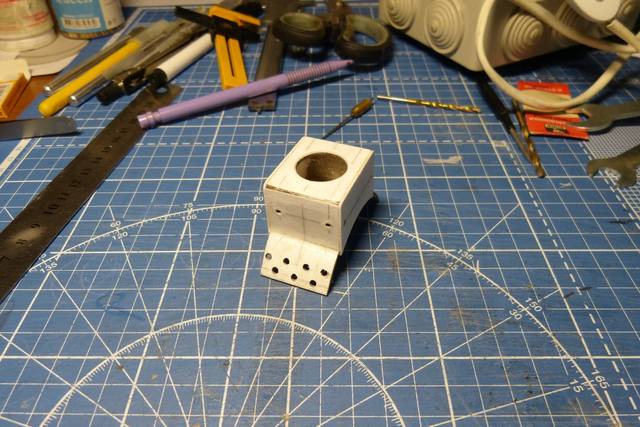

Ну и до кучи делаю подбрюшину на дымовой коробке к которой крепится поворотный узел качалки полуосей и колесных пар

[канопус]

Юра , все как всегда интересно .Жду продолжения.

[Юрий Сотников]

Конечно буду продолжать а как же

[Eddy]

Поразительная работа и детализация,дружище,очень интересные чертежи было бы круто если бы на все хотелки были бы такие же
