Т-34/76 обр. 1942г - GPM №11/2013 "За Родину!"

[Shogun]

Как грится "каждый БТшник должен сделать 34-ку".
Я её делал ещё в школе, от "Барса", повторяться не хотелось.
Но наткнулся на этот журнал в инет-магазине:

и вот в зимнем камуфляже - почему бы и нет :crazy

Как водится у GPM, на обложке покрашена красками, в журнале окрас отличается. Обзор журнала ЗДЕСЬ

Начал по своей старой привычки с ходовой:

балансиры сошлись не плохо, резка из комплекта журнала.

Сборку начал ещё в апреле, потихоньку накидаю продолжение

[Shogun]

Затем собрал на пробу пару траков:

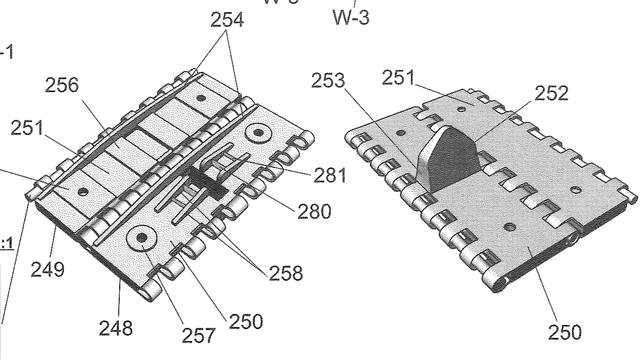

Причём в инструкции траки показаны правильно, а в выкройках проушины на них расположены наоборот:


Как видно изжурнальная окраска траков печальная, выкройки не правильные, поэтому буду их красить.
Резать заготовок для траков предстояло очень много, поэтому считерил и вырезал их режущим плоттером Silhouette Cameo (фото из инета):

Спасибо Илье за него

Крупные детали вырезал он вполне себе сносно, отверстия вот не смог (на фото слева), я их доковыривал иглой от шприца:

[Shogun]

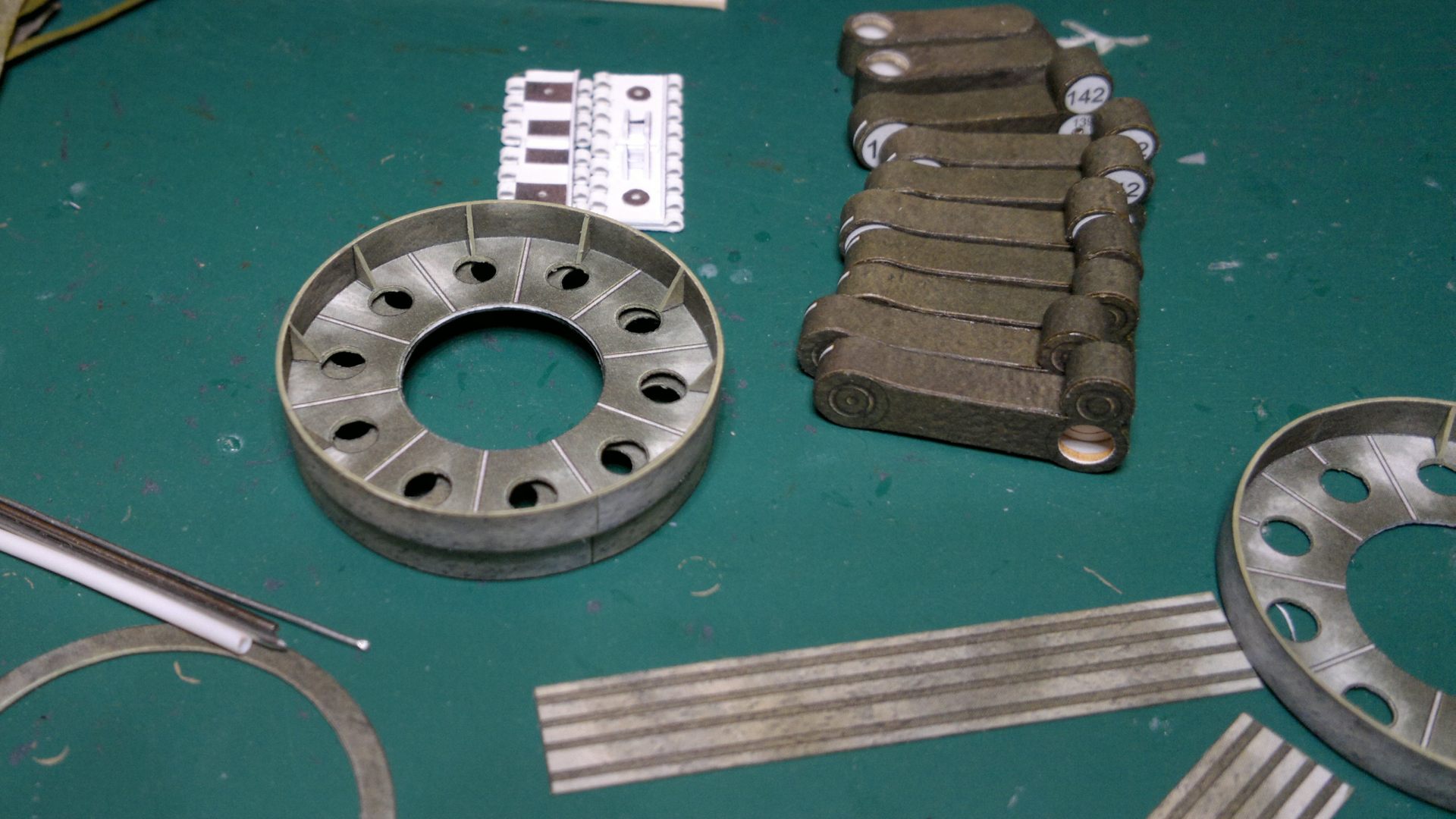

Но перед сборкой траков сделал сначала опорные катки с внутренней амортизацией (их в журнале предлагается 2 шт., причём можно их не делать, а сделать все 10 катков с шинами):

Окраска деталей катков конечно вразнобой, но в целом вживую - сойдёт

А также ведущие колёса:

[Юрий Сотников]

Антон привет !!! Занял место первым Уже круто,что дальше представляю,удачи дружище

[Shogun]

Юра, спасибо!

Дальше траки.
Кроме основной развёртки есть ещё вкладыш в середину, тоже нарезал на плоттере:

Чем хороши нарезанные на аппарате заготовки, хорошо сходятся между собой

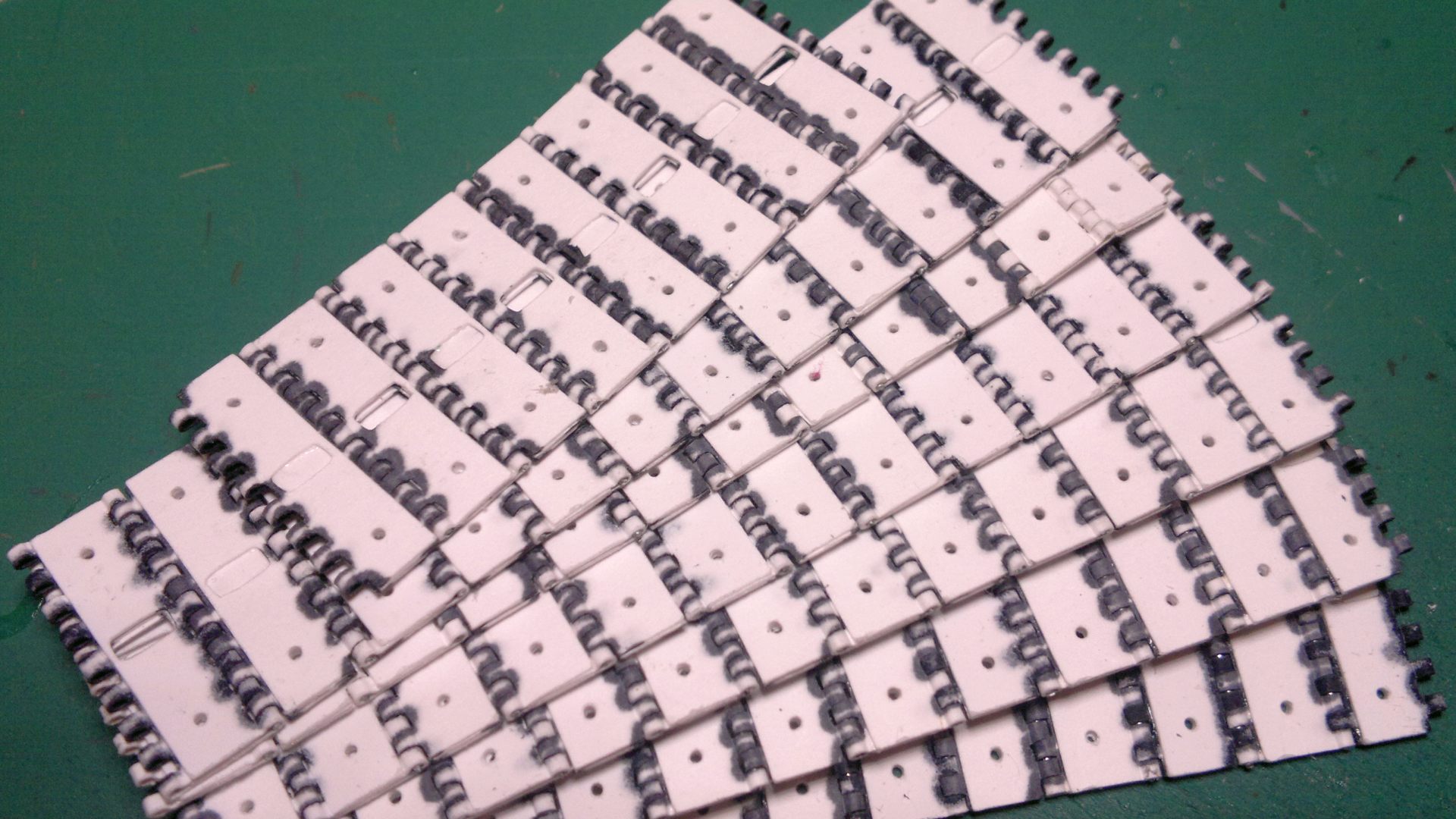

Готовые болванки соединял по 12 штук:


Потом в ленты и наклеивал рельеф:


Затем гребни и примерка:

[Shogun]

Затем очередь остальных опорных катков.

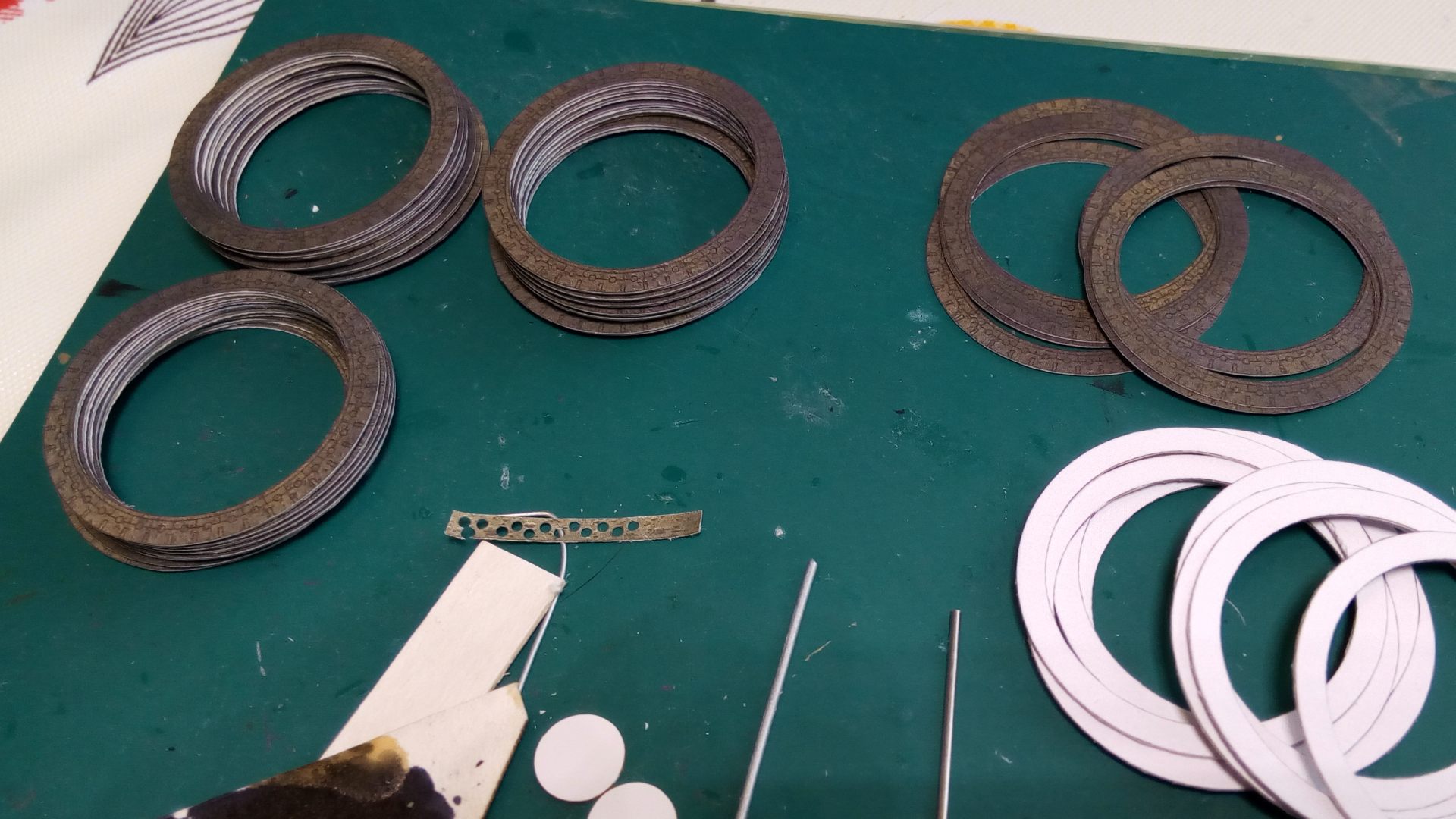

Склеил боковины с картонными кружочками, обернул наружной полоской:


После этого уже клеил по 3 штуки внутренних полосок (они оказались на 1 мм длиннее чем нужно, обрезал по месту):


На текущий момент на одном катке вставил диски и соединил блины:

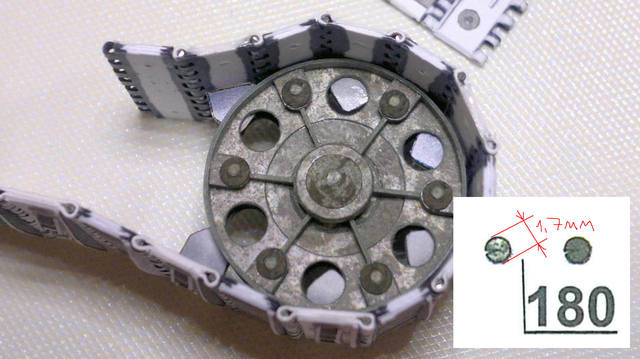

Вот вроде старались, раскрашивали, текстуры, тени на гайках, но если соединить вместе то нифига не совпадает окраска. Но, повторюсь, вживую не так бросается в глаза (фотографировал с пододвинутой в упор настольной лампой, иначе камера телефона не взяла бы).

[Юрий Сотников]

Антон,а чего это за агрегат на котором режешь

[Shogun]

Антон,а чего это за агрегат на котором режешь

Резал только заготовки траков.
Это режущий плоттер. В принципе как принтер, только вместо печатающей головки - лезвие.
Рисуешь в прилагаемом к нему редакторе контуры. Крепишь лист бумаги к специальному коврику и он по контурам вырезает.
Из ватмана приемлемо вырезает только крупные детали (мелкие отверстия на фотках выше видно как получились, мелочёвку на рельеф он вообще всю измял).
После вырезания заготовки ещё надо от липкого коврика отделить. Короче возни много, для моделизма не сильно пригодный аппарат.

[Юрий Сотников]

Я понял спасибо,удачи Я от твоей Ноны по сей день балдею

[Shogun]

Юра, спасибо!

Процесс вклейки дисков:


Минутка юмора.
В центре ведущей звёздочки есть деталь (вершина конуса), несмотря на её скромные размеры развёрнута она тоже под конус.
Я такое вырезать ниасилил :wacko
