(Завершено)McDonnell F-101A/C" Voodoo"(Kitty Hawk M1:48)

(Завершено)McDonnell F-101A/C" Voodoo"(Kitty Hawk M1:48)

Непрочитанное сообщение Жарков Илья » 28 дек 2016, 09:58

Приветствую друзья!!!
Перед наступающими праздниками пока отложил окончательную подготовку Б-17 к установке в короб(очень он огромный и будет мешать на праздники =| ),
бумажный проект на стадии подготовки и тоже начнется не ранее середины января.
Поэтому пока,что бы не сидеть без дела решил потихоньку начать эту машину.
Самолет известный,данная модель представляет одноместную модификацию F-101A/C,принята на вооружение в 1957-м году,впоследствии все самолеты были переделаны в
тактические разведчики RF-101C,с установленной в носовой части аппаратурой для фотографирования.Состоял на вооружении до 1972-го года.
Теперь о модели.Производство китайской фирмы Kitty Hawk,масштаб 1:48.Модель крупная(в свое время F-101 считался одним из самых больших истребителей,длина фюзеляжа-21 метр,размах крыльев-13 метров),расшивка внутренняя.Декаль на 4 варианта.Есть небольшая плата фототравления(из нее возьму только приязные ремни).Красочная инструкция.Из допов приобрел окрасочную маску на фонарь и колеса(идет одним набором).
Из минусов-очень мягкий(мыльный)пластик,множесво утяжин и следов толкателей.Облой на многих деталях.Короче говоря шпаклевку,надфиль и наждачку в руки и вперед. *JOB*

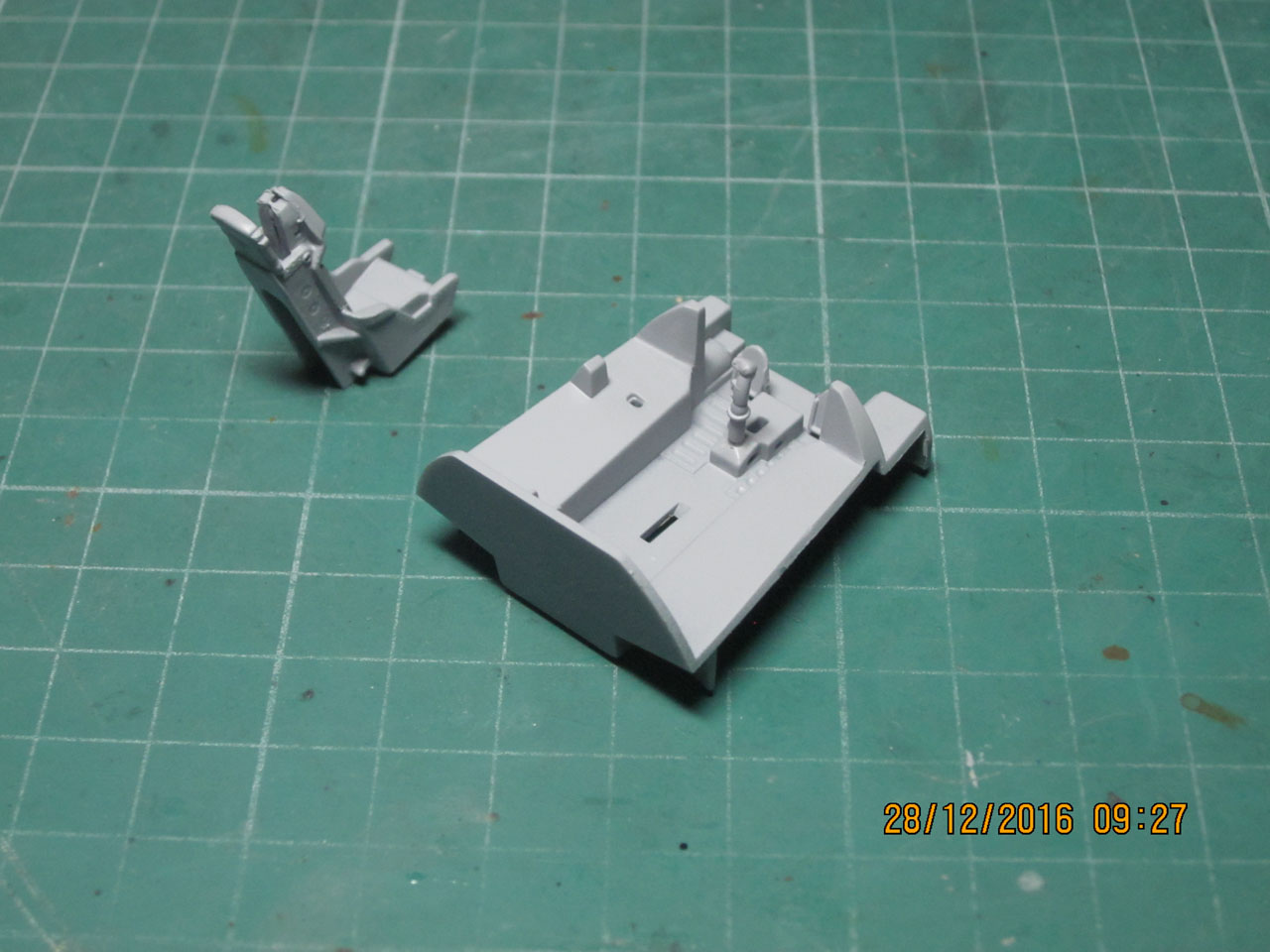

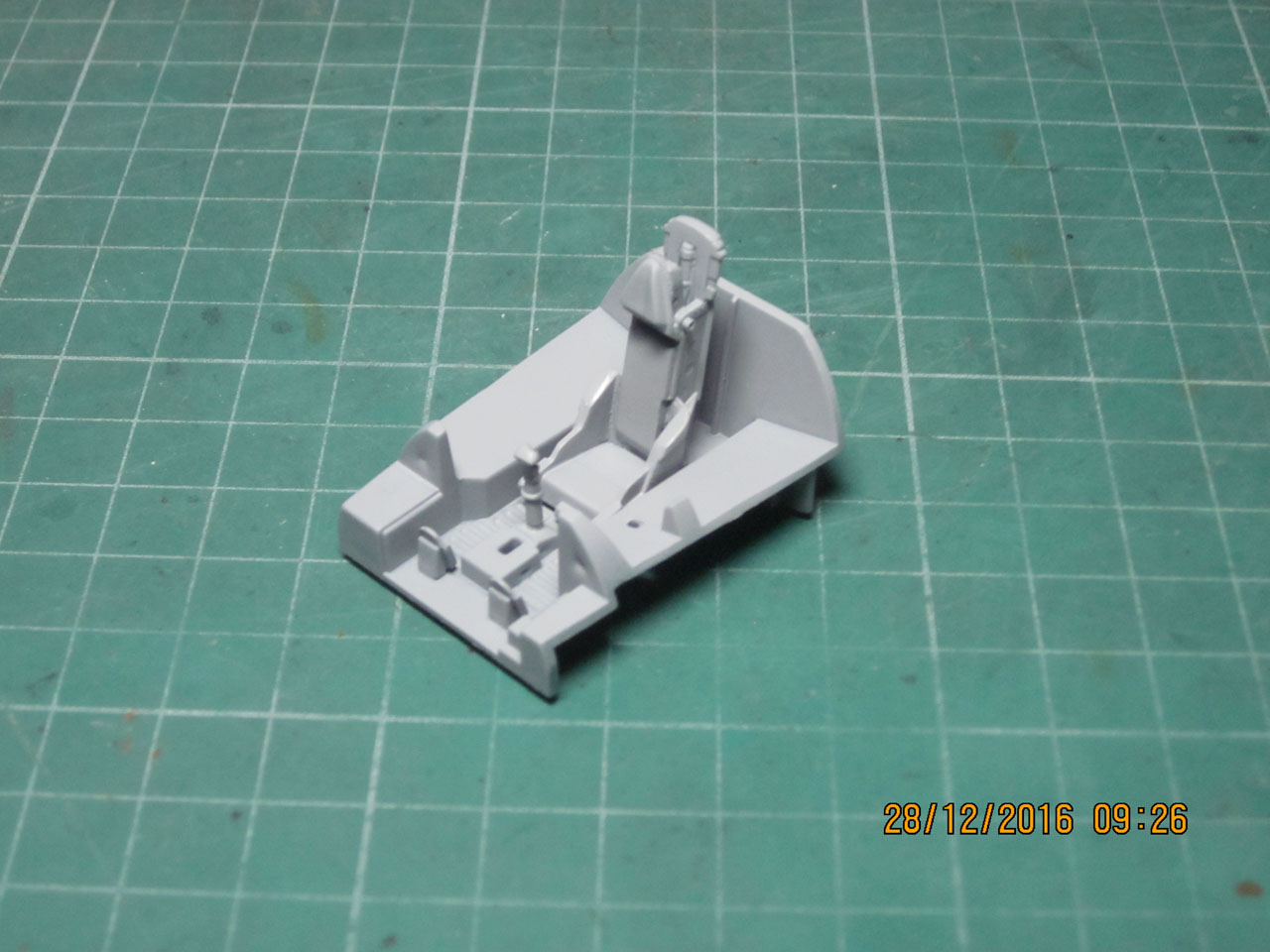

Начал со сборки ванны кабины пилота,и кресла. Утяжины зашпаклевал,следы толкателей зачистил и все покрыл грунтовкой. Теперь можно красить.Боковые панели и части приборной доски можно сделать из травленки(она дается неокрашенная),но решил,что лучше будет взять их из декали,красивше будет смотреться.
Как то пока вот так.

Продолжение следует. :-)
  • 3

Вложения
Последний раз редактировалось Жарков Илья 02 сен 2017, 16:19, всего редактировалось 1 раз.
Аватар пользователя
Жарков Илья
сё:са 少佐
сё:са 少佐

Сообщений: 836
Зарегистрирован: 31 авг 2015, 19:40
Откуда: г.Жуковский,Московская область
Репутация: 3593
Награды: 4
モデルの組み立て (1) 二つのモデルの組み立て (1) 3モデルの組み立て (1) За сборку модели.Авиация (1)

Re: McDonnell F-101A/C" Voodoo"(Kitty Hawk M1:48)

Непрочитанное сообщение Жарков Илья » 28 дек 2016, 12:46

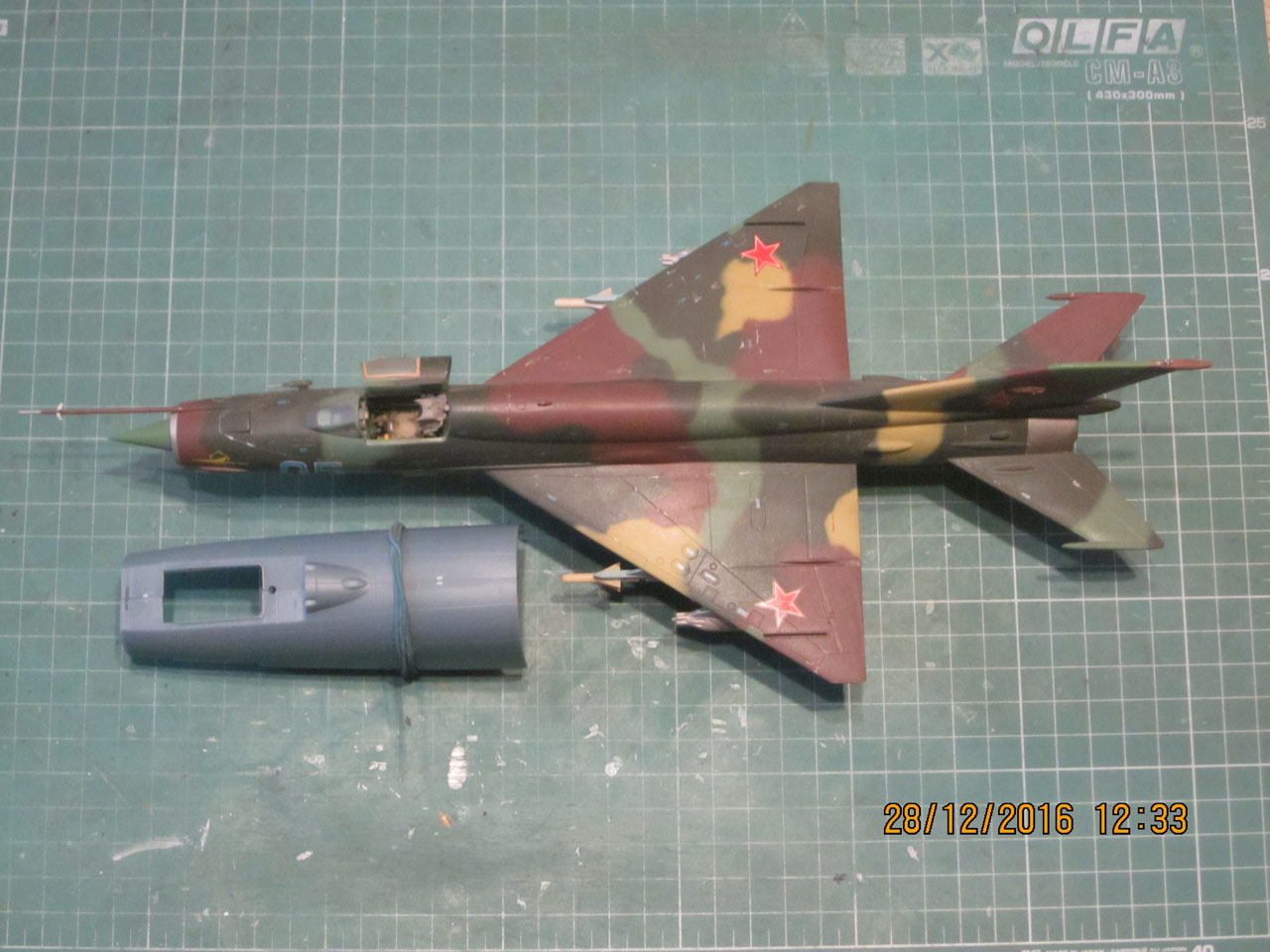

Это для сравнения размеров...
МиГ-21 того же масштаба и кусочек носовой части F-101... :O
  • 0

Вложения
Аватар пользователя
Жарков Илья
сё:са 少佐
сё:са 少佐

Сообщений: 836
Зарегистрирован: 31 авг 2015, 19:40
Откуда: г.Жуковский,Московская область
Репутация: 3593
Награды: 4
モデルの組み立て (1) 二つのモデルの組み立て (1) 3モデルの組み立て (1) За сборку модели.Авиация (1)

Re: McDonnell F-101A/C" Voodoo"(Kitty Hawk M1:48)

Непрочитанное сообщение Жарков Илья » 29 дек 2016, 13:59

Приветствую,друзья!!!

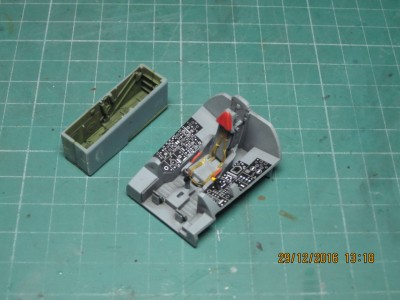

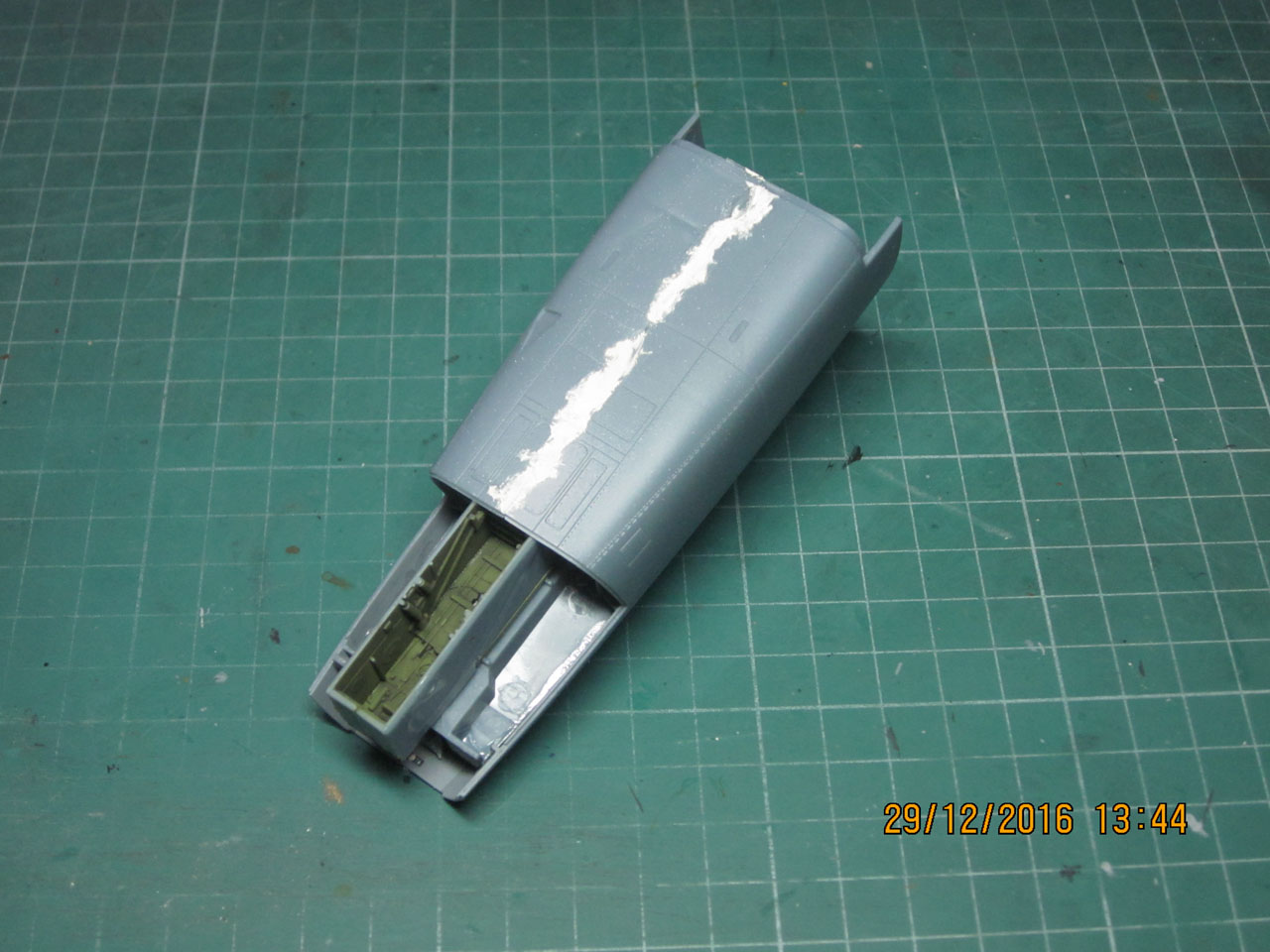

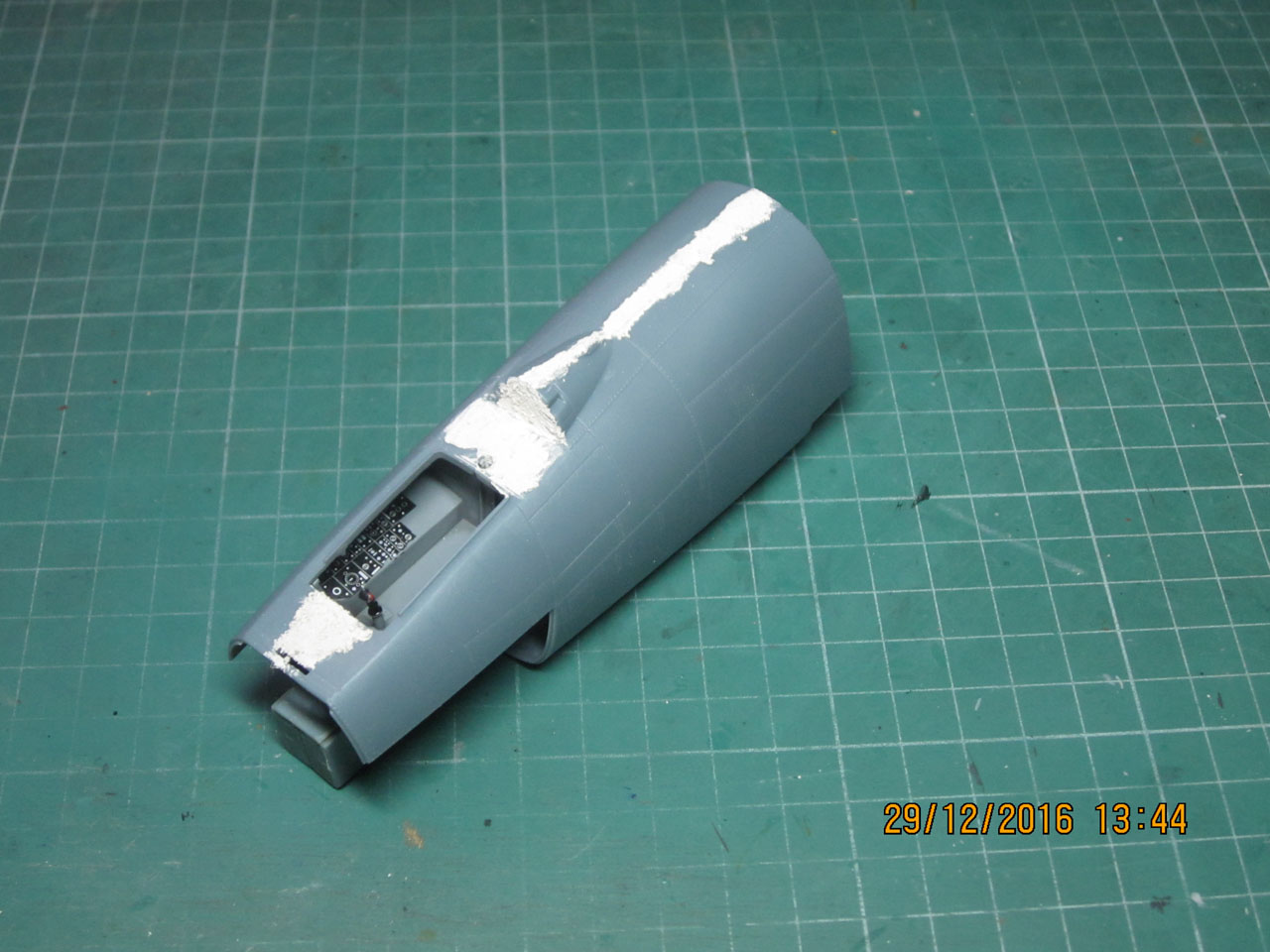

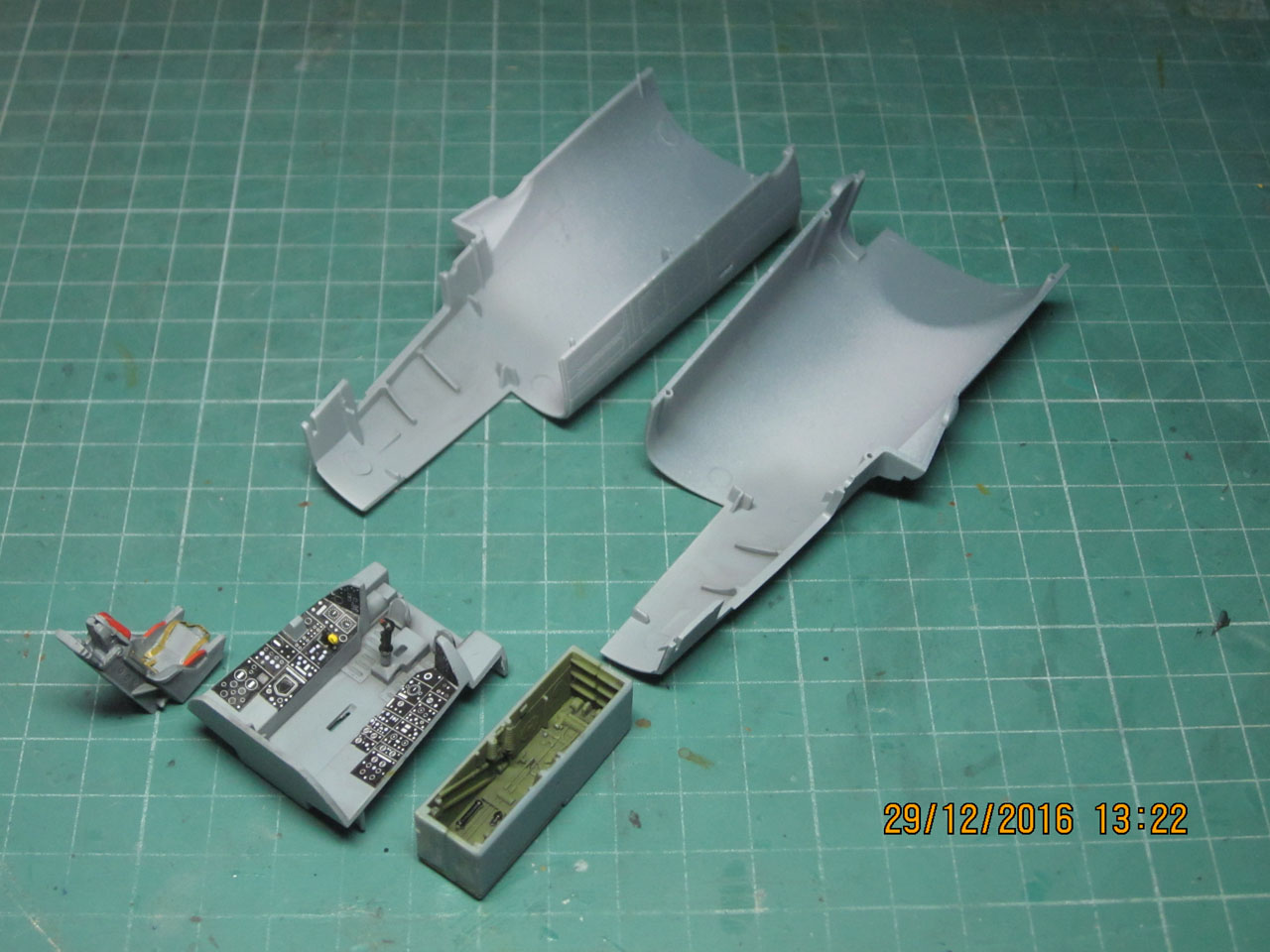

Продолжаю сборку.Покрасил ванну кабины и кресло,а так же собрал и покрасил нишу передней стойки шасси.
Все это установил на свои места,после чего соединил две половинки фюзеляжа.
И зашпаклевал швы.

Продолжение следует. :-)
  • 6

Вложения
Аватар пользователя
Жарков Илья
сё:са 少佐
сё:са 少佐

Сообщений: 836
Зарегистрирован: 31 авг 2015, 19:40
Откуда: г.Жуковский,Московская область
Репутация: 3593
Награды: 4
モデルの組み立て (1) 二つのモデルの組み立て (1) 3モデルの組み立て (1) За сборку модели.Авиация (1)

Re: McDonnell F-101A/C" Voodoo"(Kitty Hawk M1:48)

Непрочитанное сообщение Жарков Илья » 13 янв 2017, 09:53

Приветствую,друзья!!!
Всех с прошедшими праздниками!!! *DRINK*

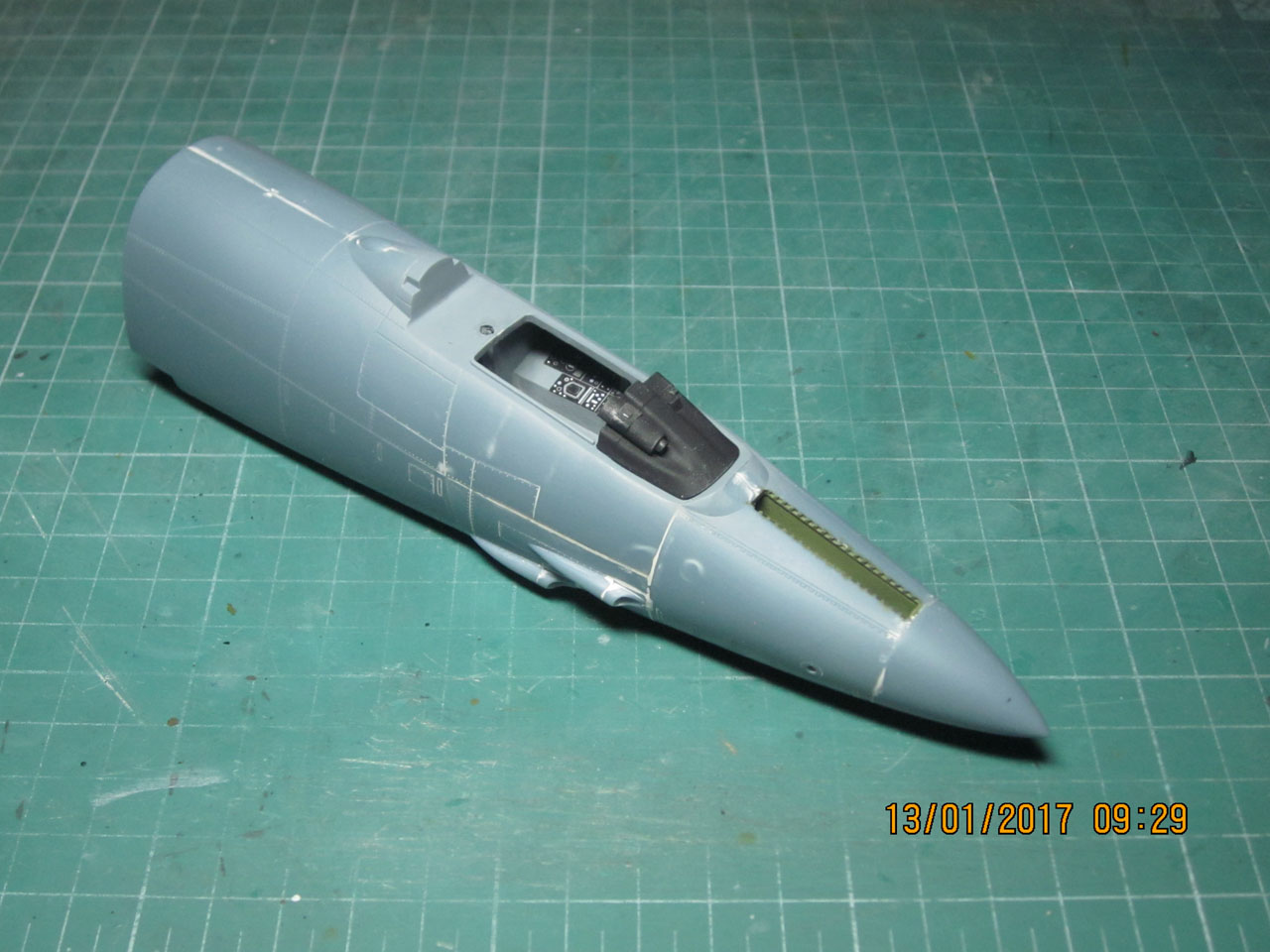

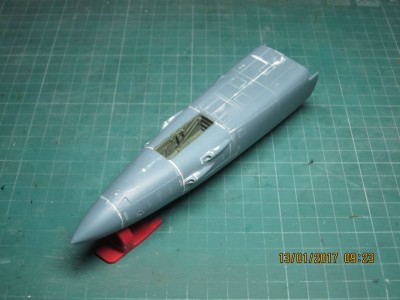

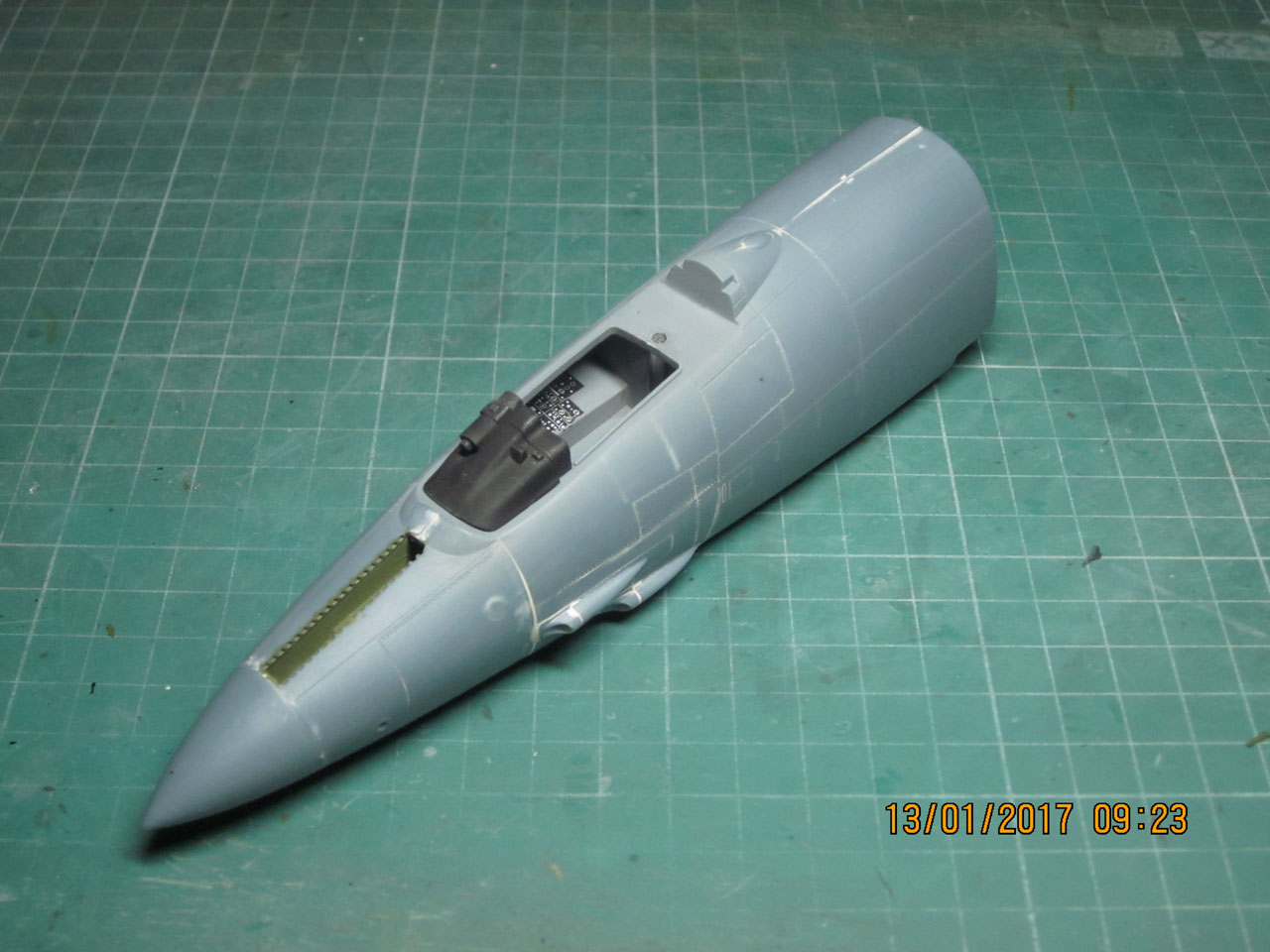

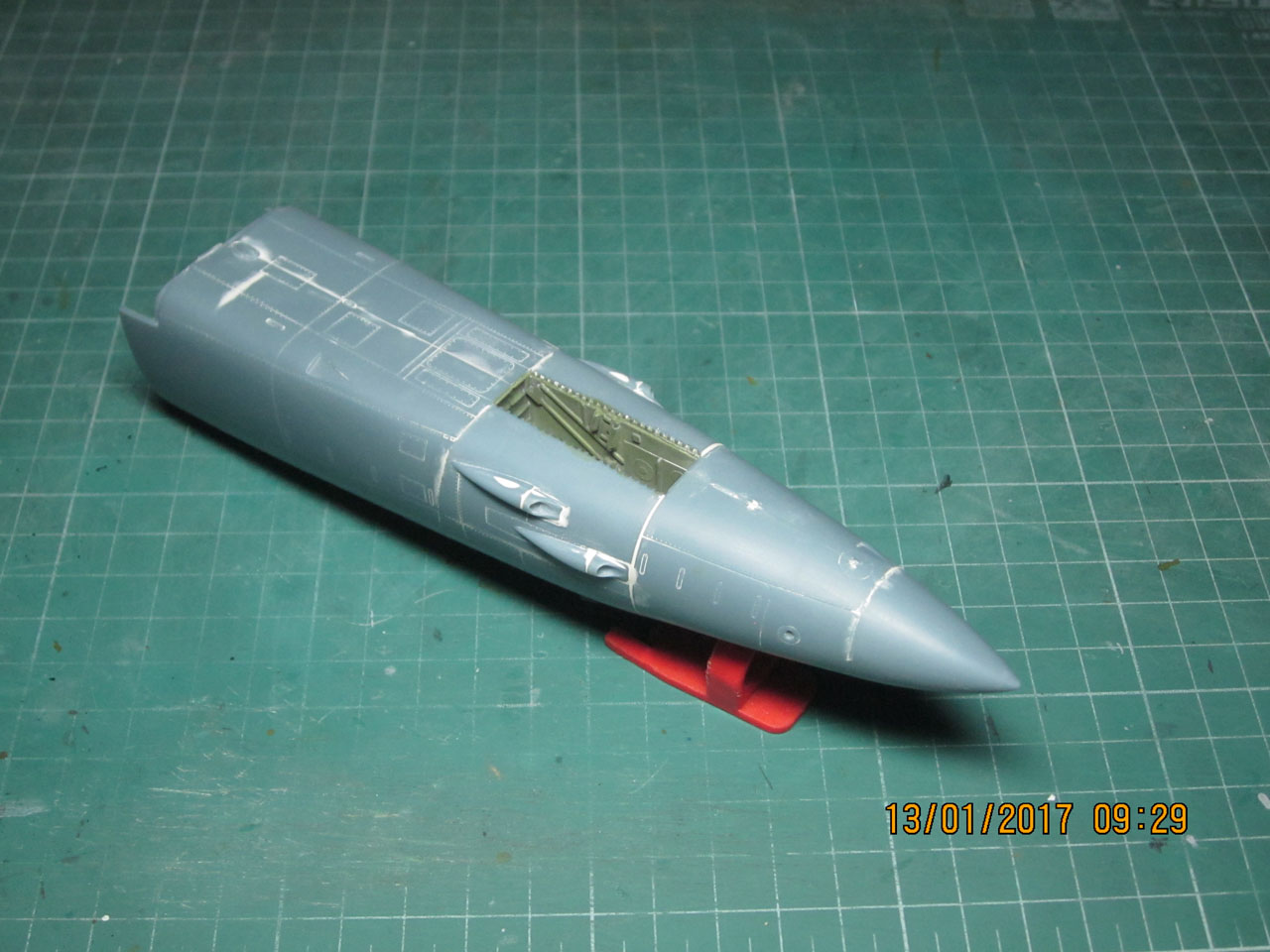

Продолжаю работу над Вудиком.
Модель поражает своим "качеством"!!!КАЖДУЮ деталь приходиться погонять по месту, секция перед кабиной меньше по размеру,стачивал немного основную часть в районе козырька кабины,носовой конус наоборот больше по диаметру,его уменьшал,боковые панели с обтекателями пушек тоже подтачивал и погонял по месту.Все шпаклевал,зачищал,нарезал по новой расшивку. *JOB*
Нашел в инете две сборки,там такая же беда,подгонки,зачистки. wall Короче китайцы в этот раз оплошали сильно.Говорили мне не связываться с этой фирмой,но решил все же попробовать и получил... :O

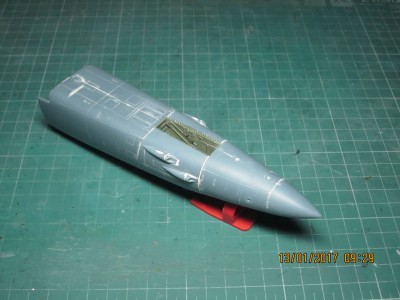

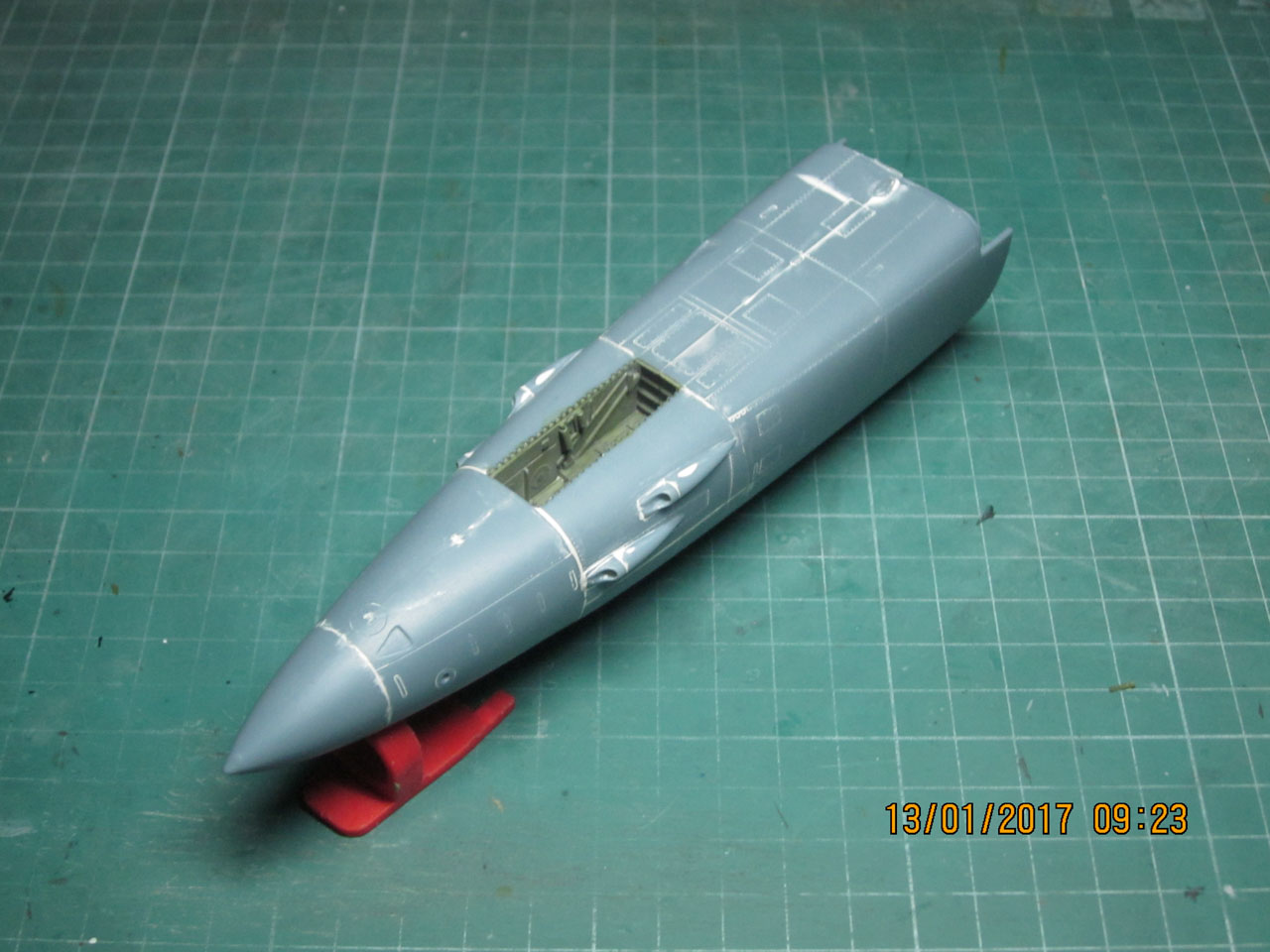

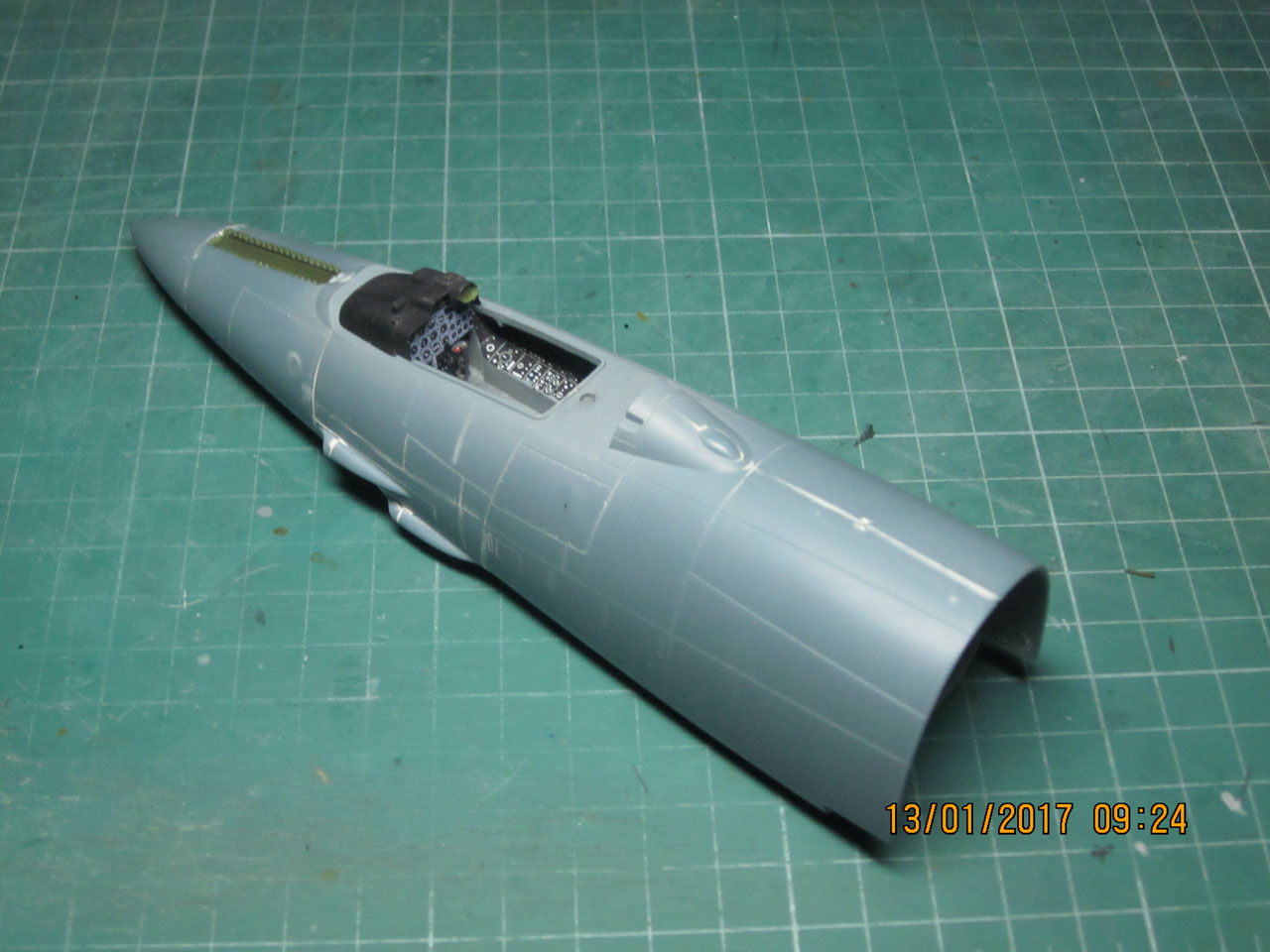

Ну да ладно,прорвемся как нибудь.Пока носовая часть готова,откладываю ее в сторону и приступаю к центральной части. :)

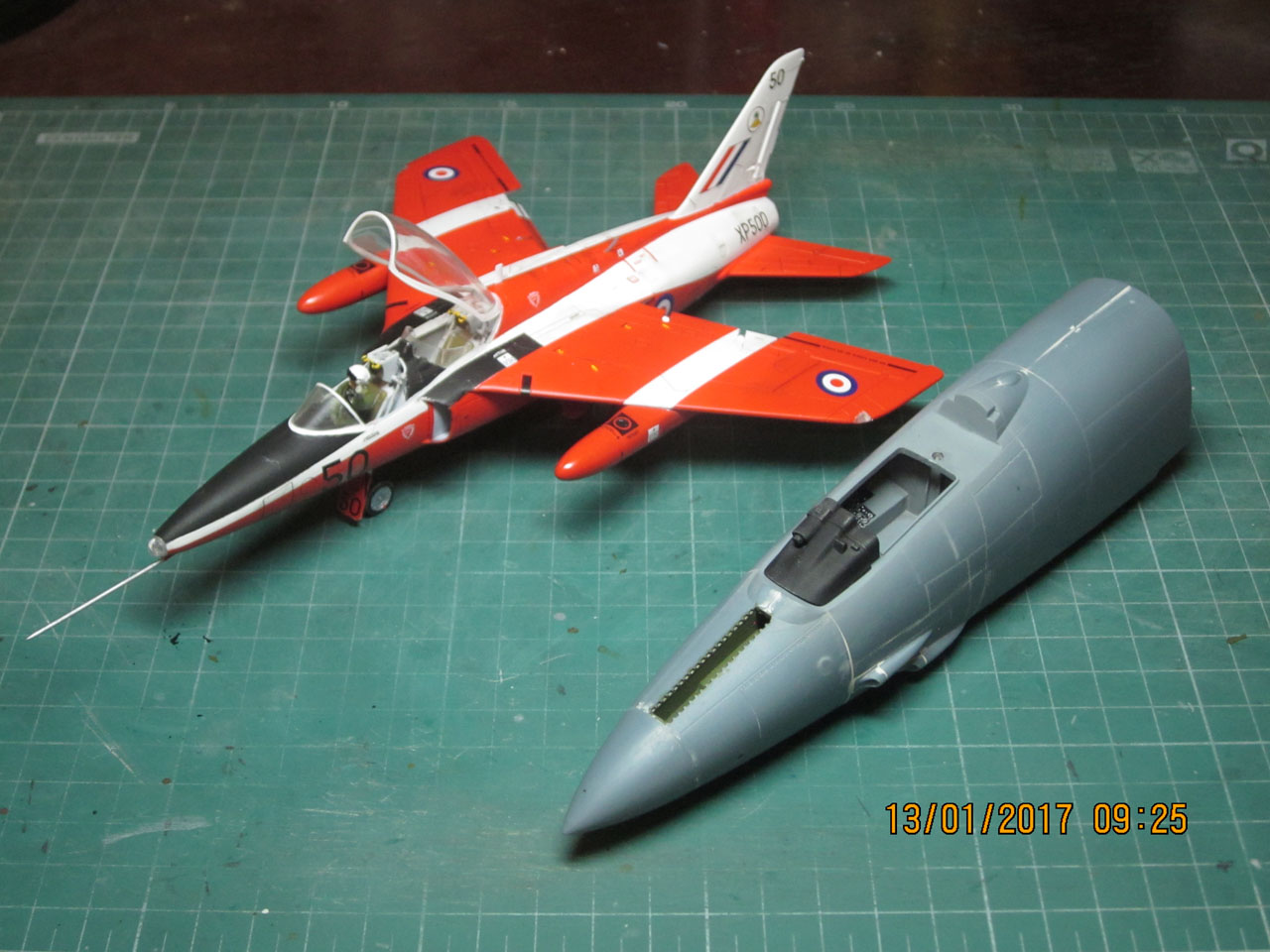

На крайнем снимке для размерности носовая часть F-101 рядом с Комаром.

Продолжение следует. :-)
  • 2

Вложения
001 (2).JPG
002 (2).JPG
Аватар пользователя
Жарков Илья
сё:са 少佐
сё:са 少佐

Сообщений: 836
Зарегистрирован: 31 авг 2015, 19:40
Откуда: г.Жуковский,Московская область
Репутация: 3593
Награды: 4
モデルの組み立て (1) 二つのモデルの組み立て (1) 3モデルの組み立て (1) За сборку модели.Авиация (1)

Re: McDonnell F-101A/C" Voodoo"(Kitty Hawk M1:48)

Непрочитанное сообщение Жарков Илья » 21 янв 2017, 09:32

Приветствую,друзья!!
Пока идет подготовка к сборке Ми-24 немного продвинулся в работе с Вуду.

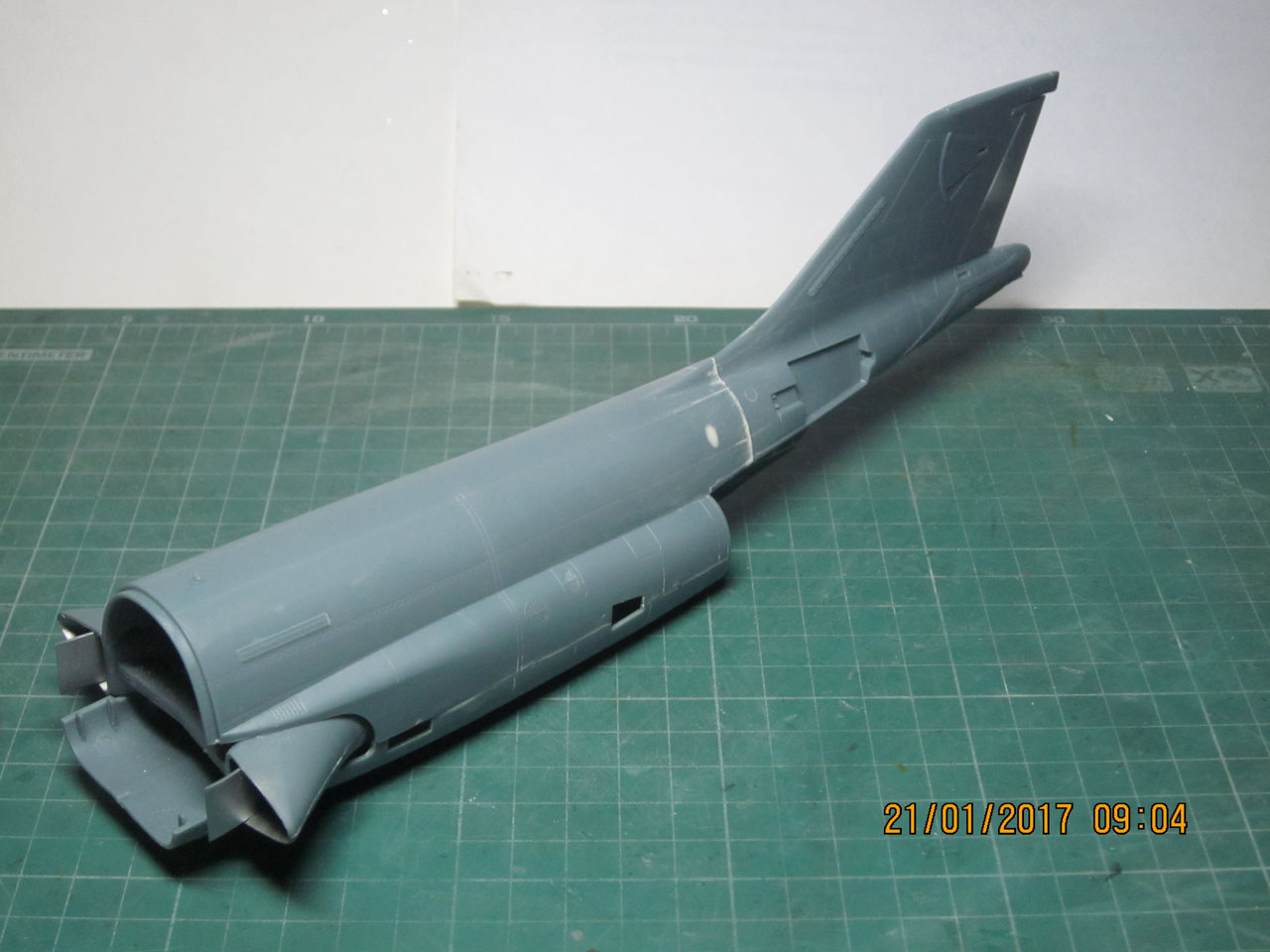

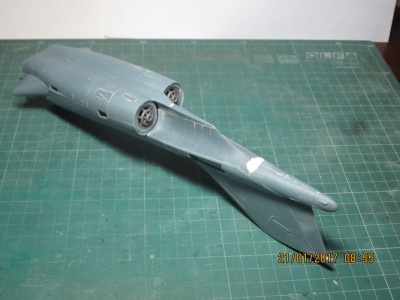

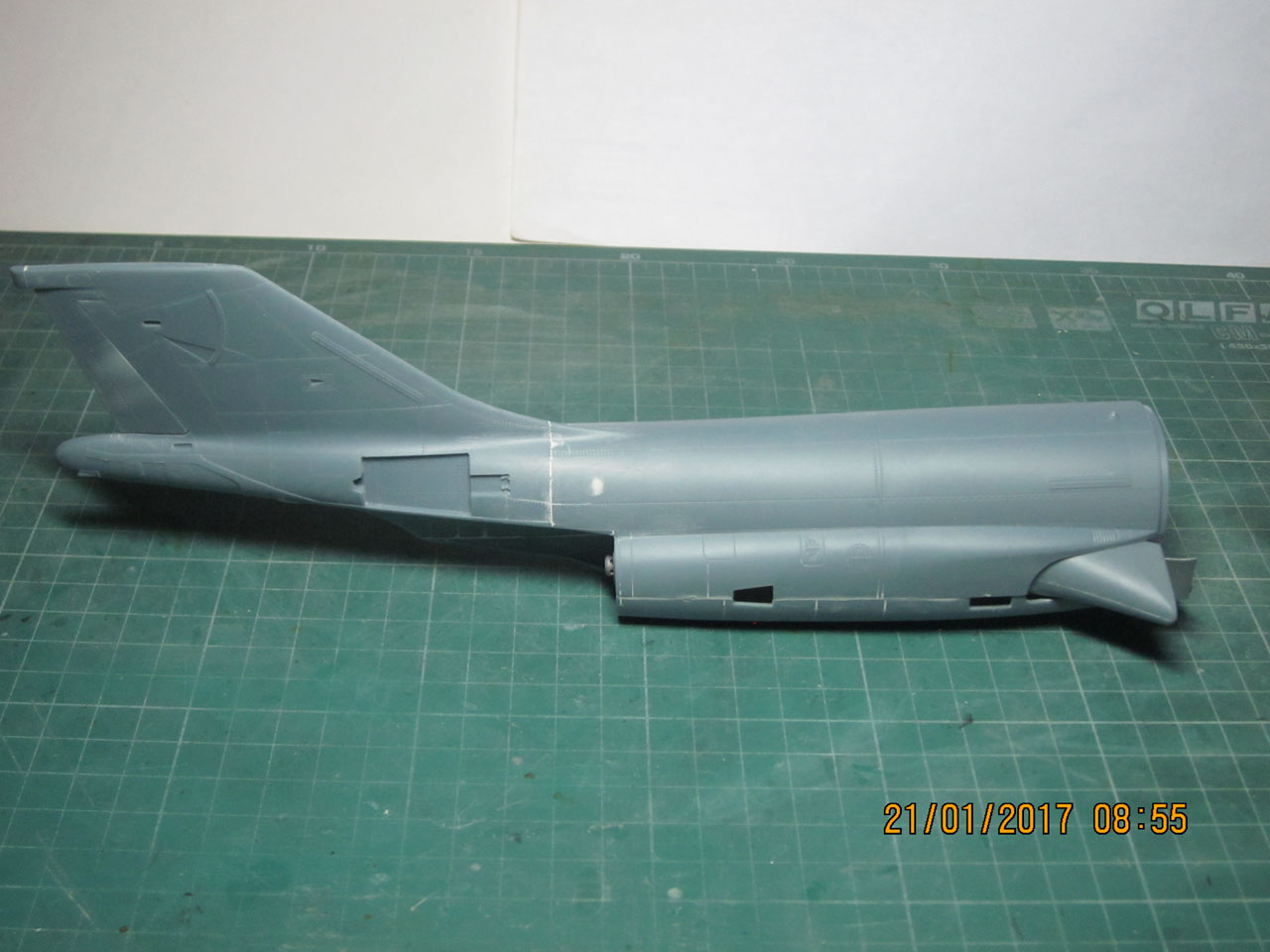

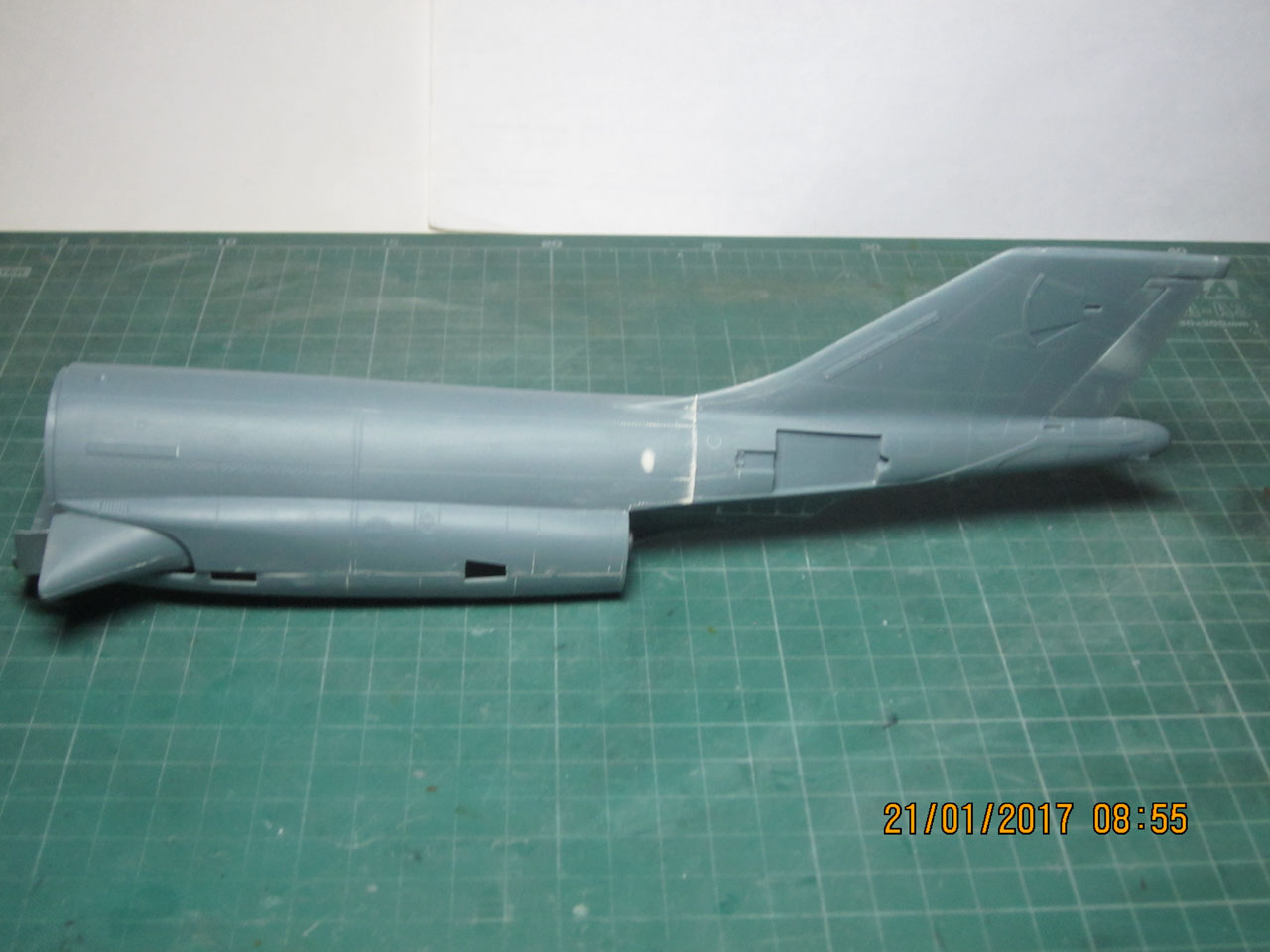

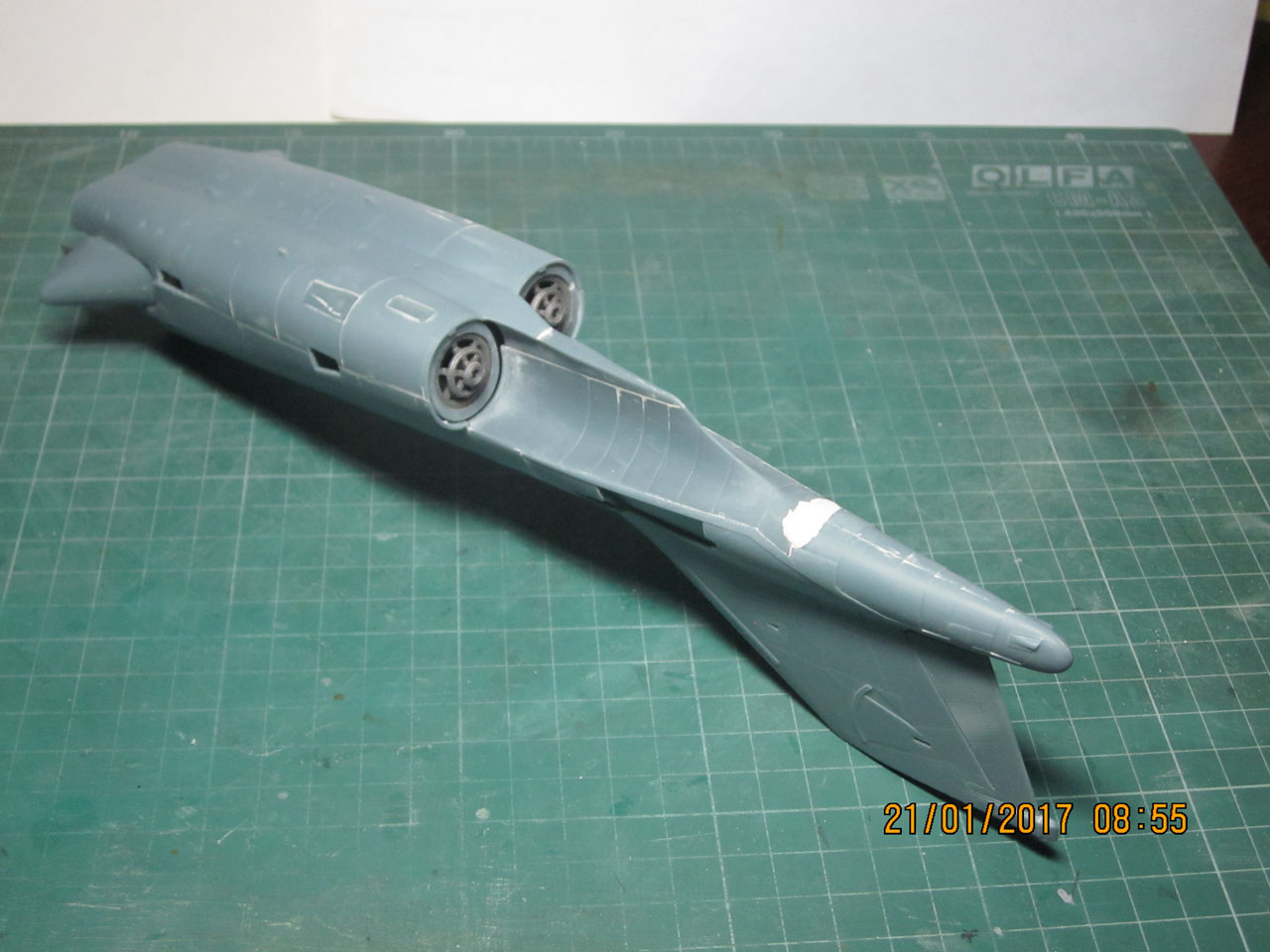

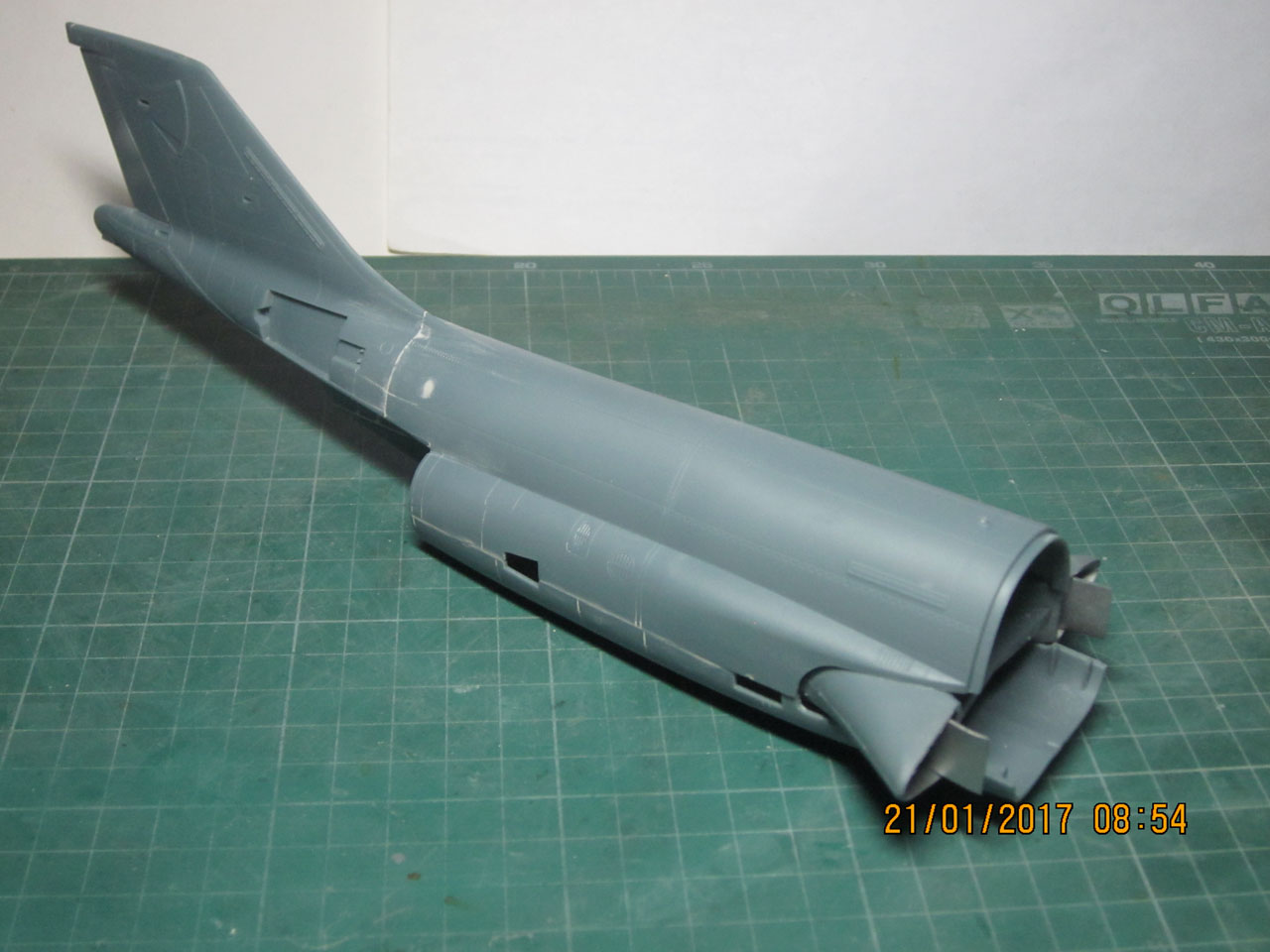

Собраны центральная часть с каналами воздухозаборников,и частями двигателя,и хвостовая часть с килем и рулем направления.
Проблем особых не было,снова шпаклевка утяжин,швов,зачистка,обработка.Половинки руля направления на литниках были деформированы,пришлось их выгибать,отчего пластик немного побелел,но это не страшно.

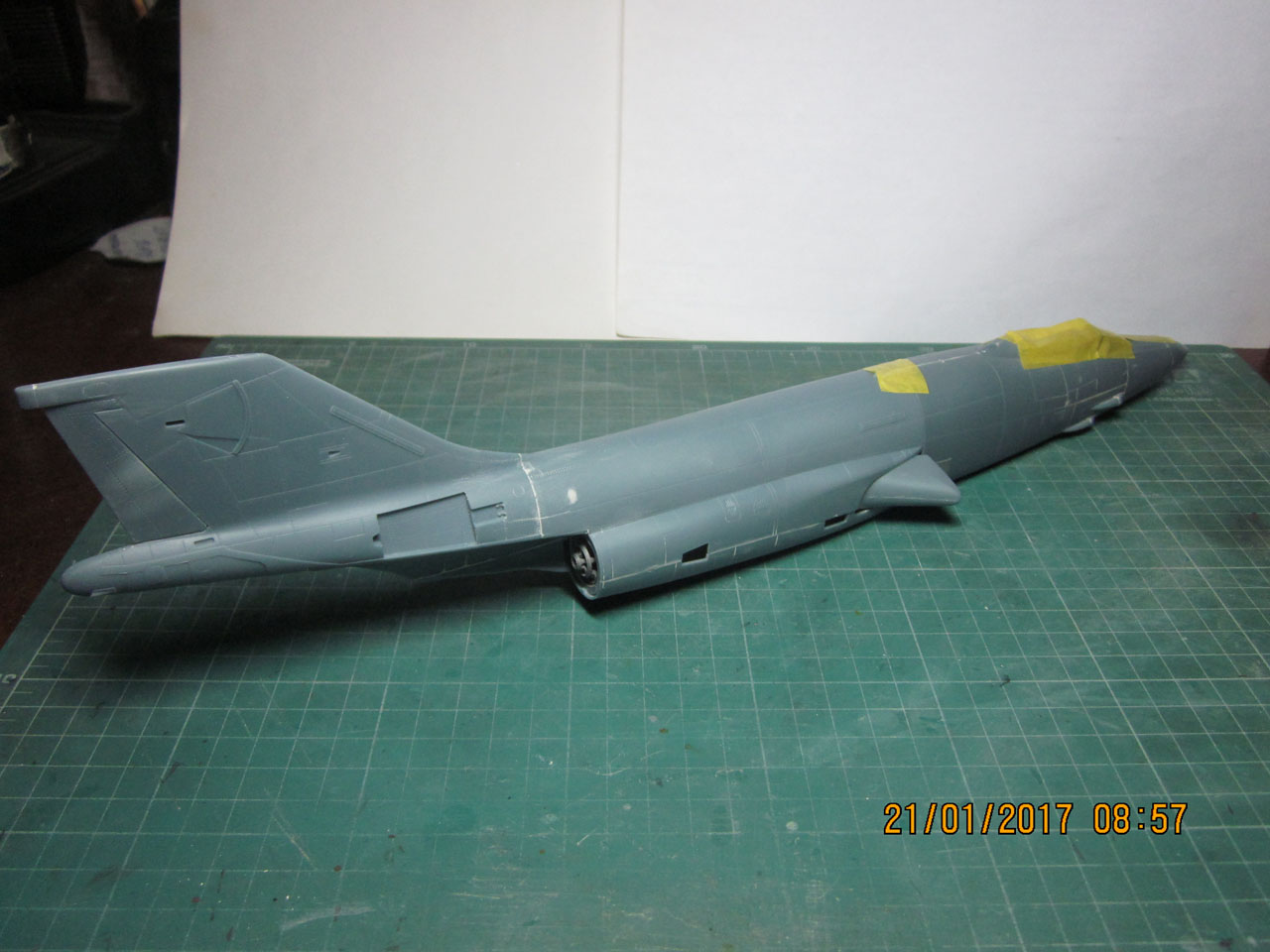

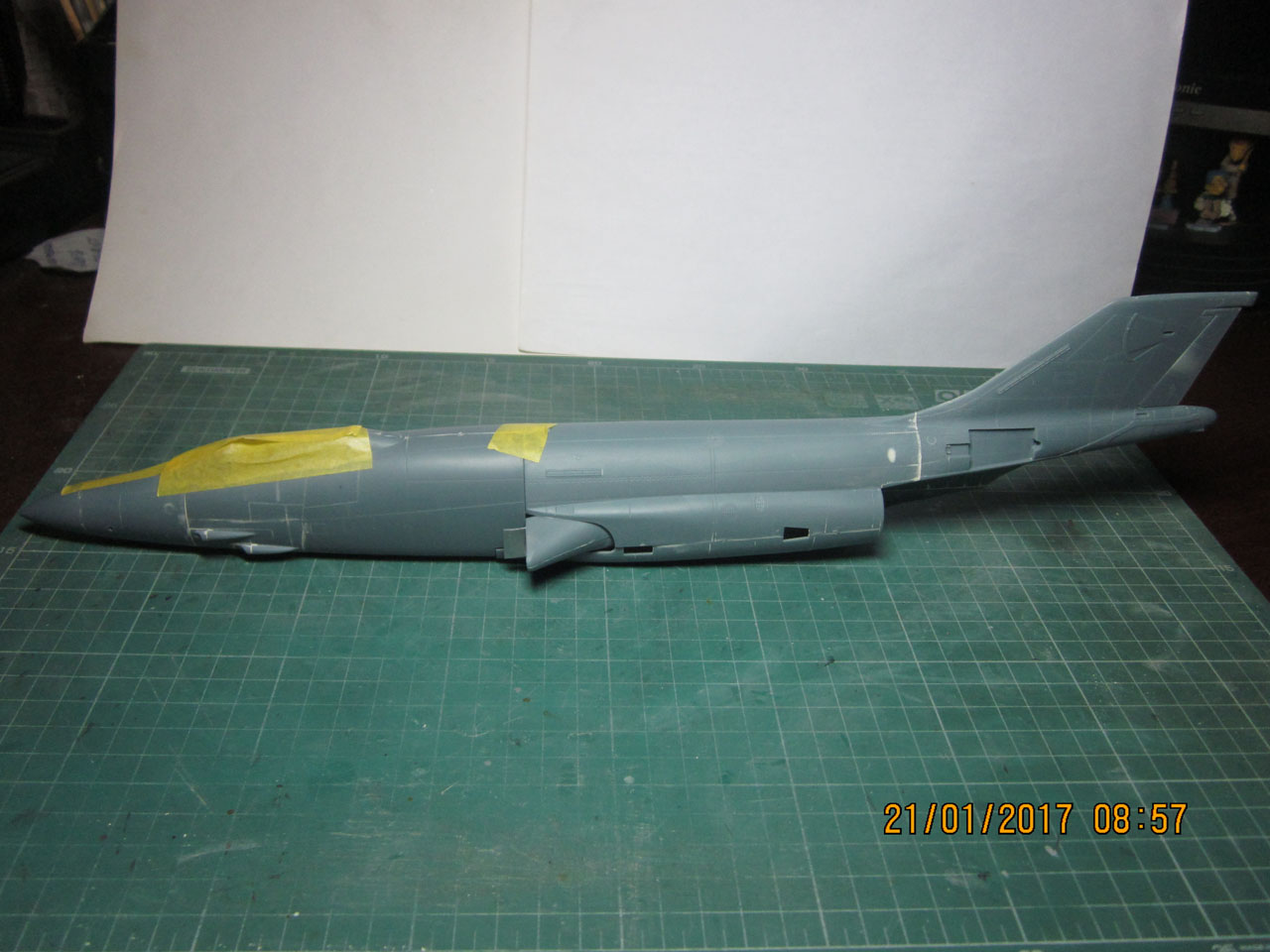

Не удержался примерил к носовой части.Хорошо видно различие цветов пластика носа,и центра с хвостом.Даже в пластике китайцы умудрились сделать разнотон. :D
В свое время разноцветный пластик практиковала английская фирма Matchbox,теперь вот и китайцы решили. :)
При примерке выяснилось,что стык носа и центра снизу не совпадают,получается заметная ступень.Наверное буду в носовую часть вставлять вертикальную распорку,вырезанную из куска литника,что бы немного расширить фюзеляж по высоте.Должно получиться.

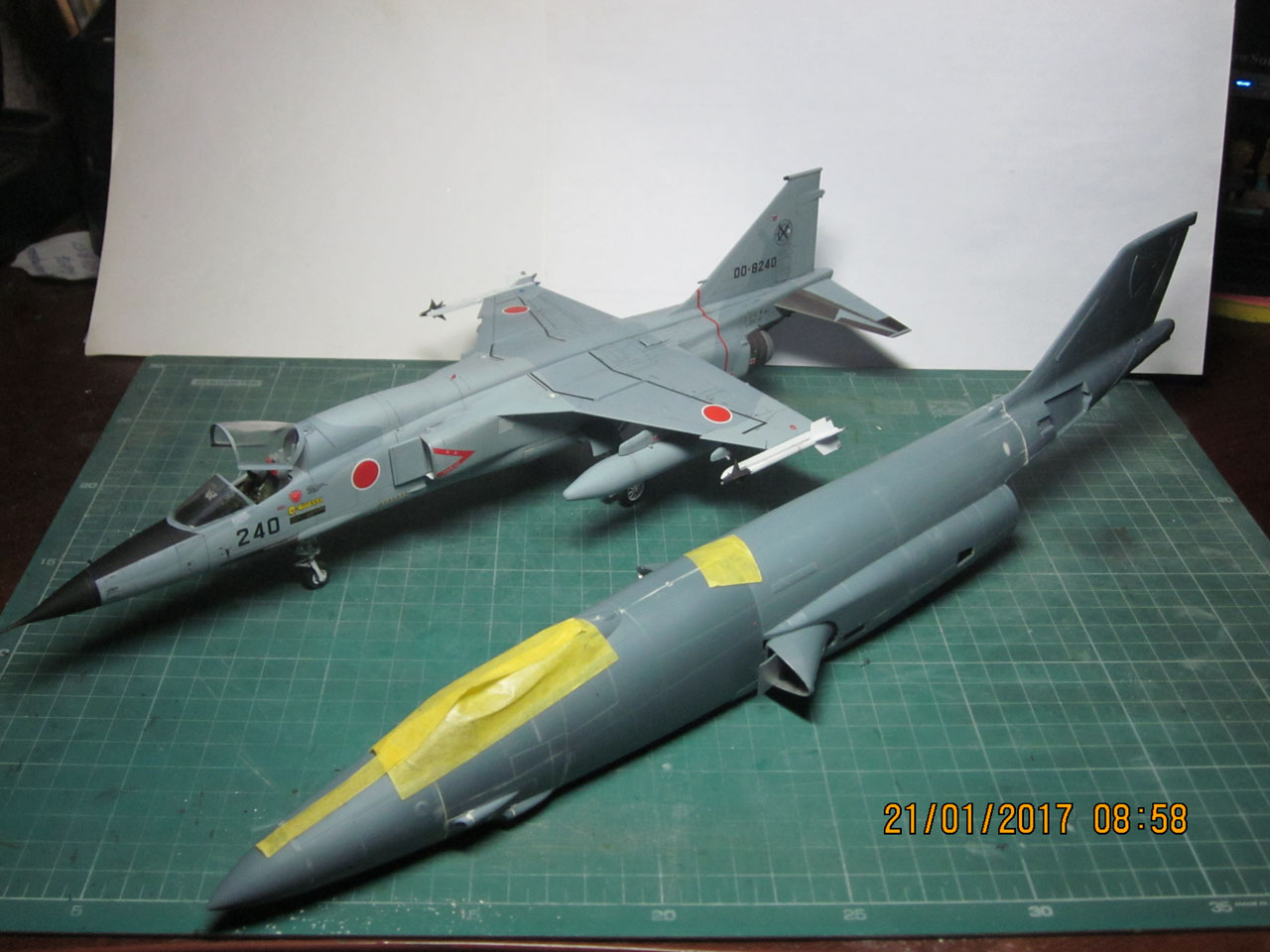

И для размера сфоткал фюзеляж F-101 с недавно сделанным японским F-1.Разница ощутимая. :) Коврик у меня формата А3.
Пока как то так.

Продолжение следует. :-)
  • 2

Вложения
Аватар пользователя
Жарков Илья
сё:са 少佐
сё:са 少佐

Сообщений: 836
Зарегистрирован: 31 авг 2015, 19:40
Откуда: г.Жуковский,Московская область
Репутация: 3593
Награды: 4
モデルの組み立て (1) 二つのモデルの組み立て (1) 3モデルの組み立て (1) За сборку модели.Авиация (1)

Re: McDonnell F-101A/C" Voodoo"(Kitty Hawk M1:48)

Непрочитанное сообщение Жарков Илья » 28 янв 2017, 11:12

Приветствую,друзья!!!
Продолжаем сборку Вуду.

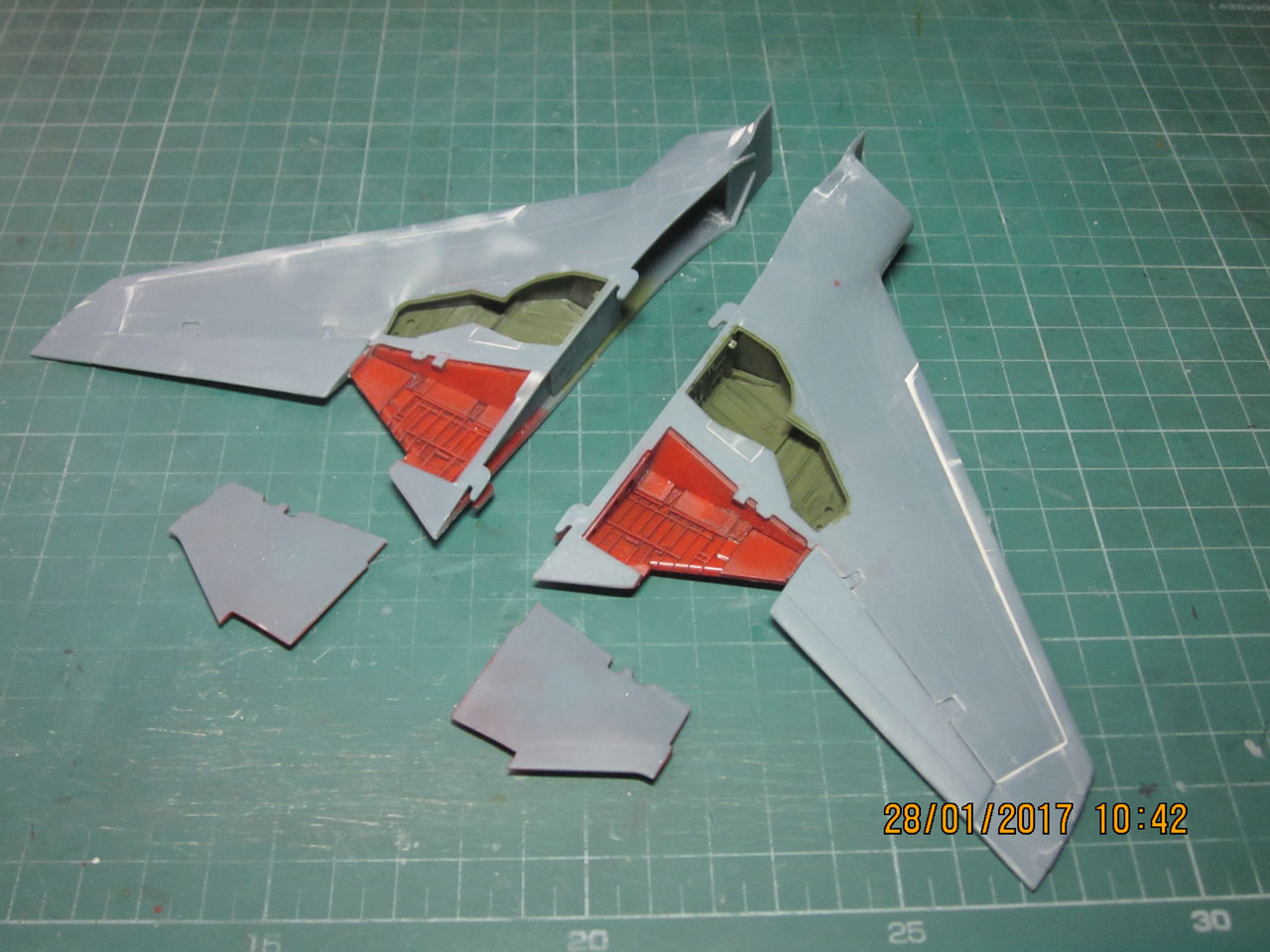

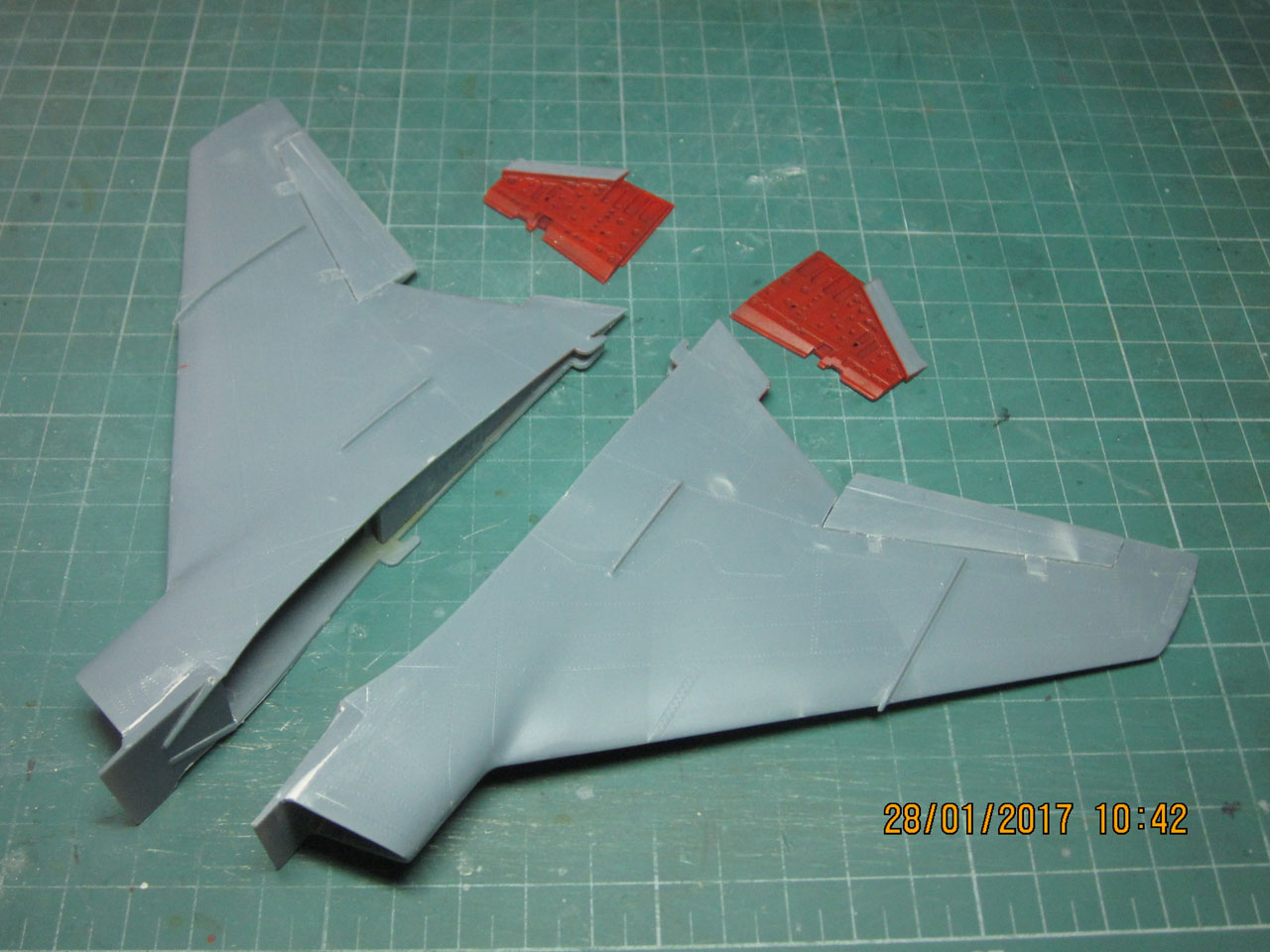

На данный момент собраны крылья,стабилизаторы и подвесные баки.
Мучение продолжается... wall У стабилизаторов пришлось заострять заднюю кромку,ее толщина совершенно не соответствовала действительности.
С крыльями больше.Левая нижняя половина крыла также была деформирована на литнике,пришлось выправлять.Элероны оказались толще той,части,куда должны помещаться,и их задние кромки тоже оказались толще,чем надо. .Все стачивал и подгонял по месту.Не очень понравилось,как получилось,может в процессе еще немного с ними поработаю.

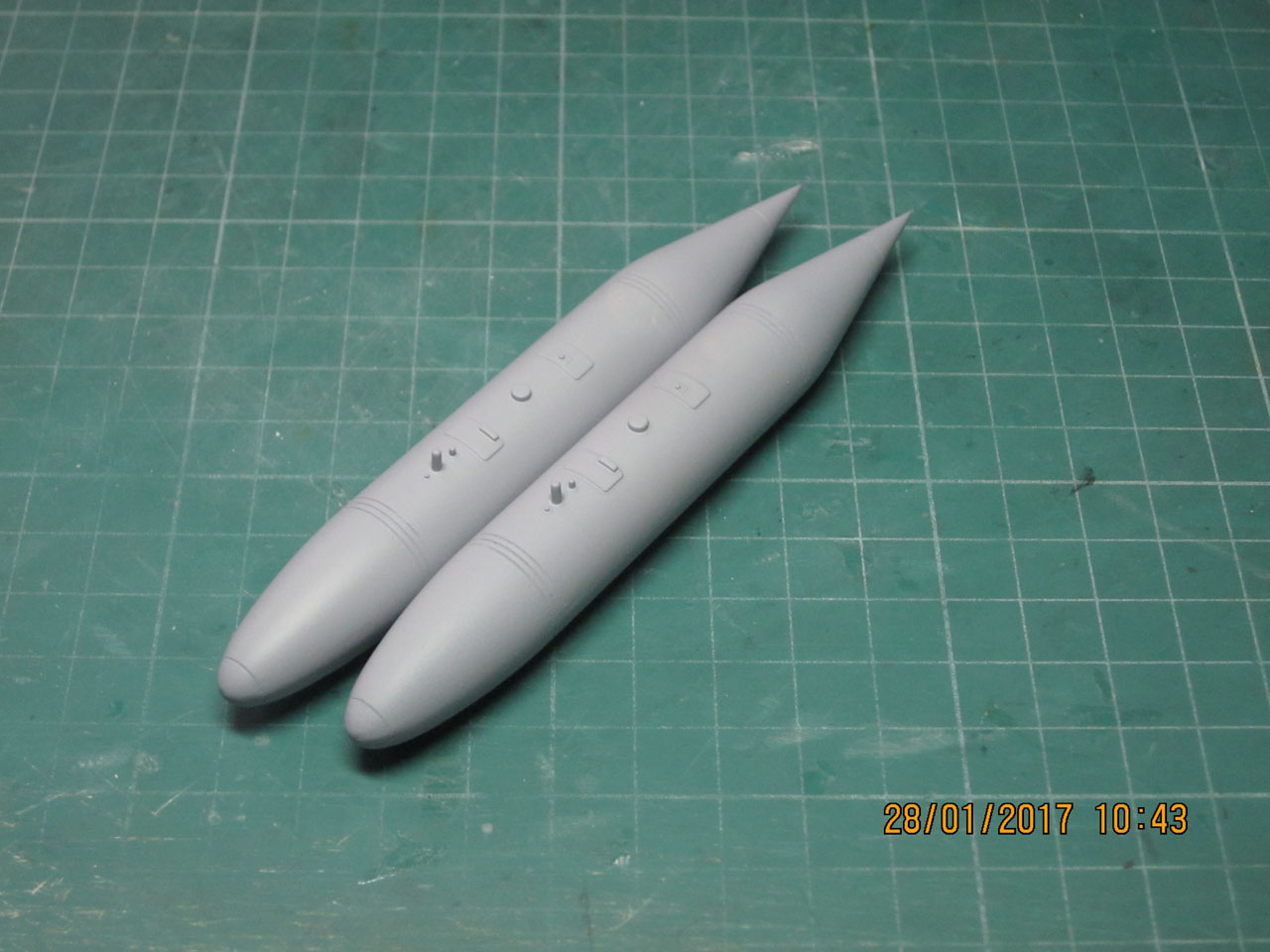

С баками проблем не было,они собраны и загрунтованы.

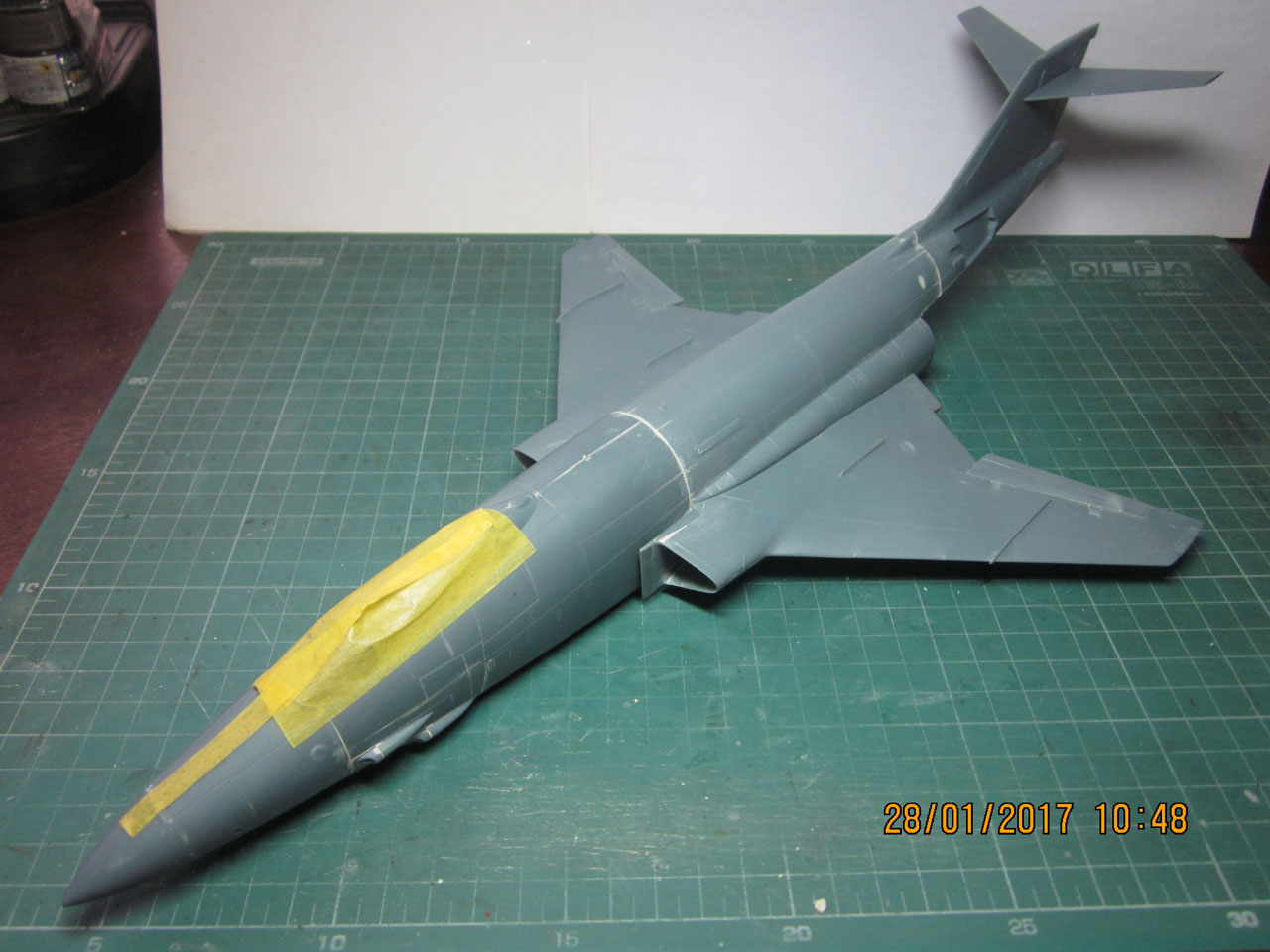

Насухо примерил крылья и стабилизаторы,вроде походят.

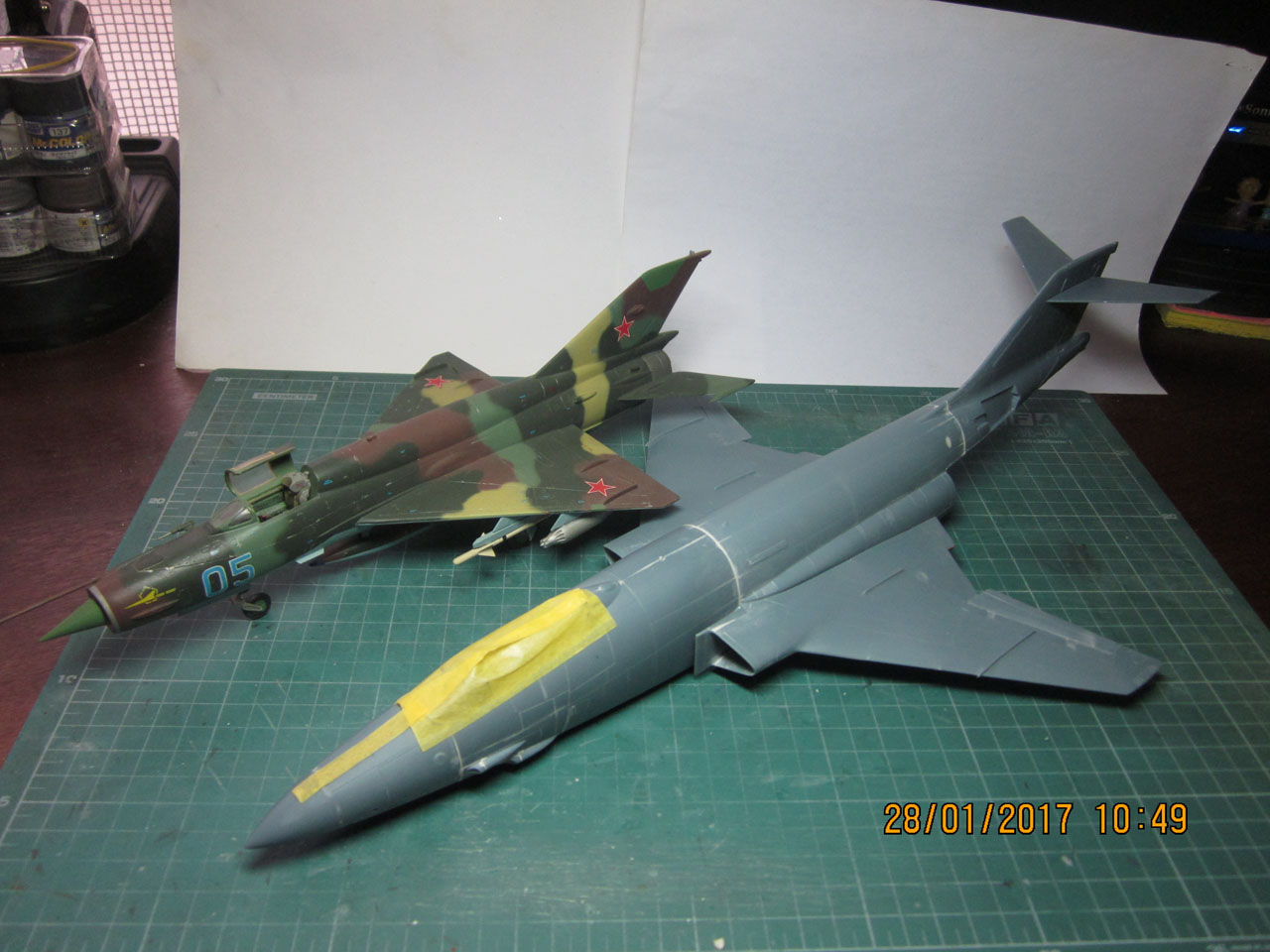

И для представления,что это за монстр получается сфоткал его с МиГ-21. :)

Продолжение следует. :-)
  • 3

Вложения
Аватар пользователя
Жарков Илья
сё:са 少佐
сё:са 少佐

Сообщений: 836
Зарегистрирован: 31 авг 2015, 19:40
Откуда: г.Жуковский,Московская область
Репутация: 3593
Награды: 4
モデルの組み立て (1) 二つのモデルの組み立て (1) 3モデルの組み立て (1) За сборку модели.Авиация (1)

Re: McDonnell F-101A/C" Voodoo"(Kitty Hawk M1:48)

Непрочитанное сообщение Scharnhorst79 » 09 мар 2017, 15:42

МиГ-21 как младший братишка рядом с крупным "Вуду".... %) Любили же американцы габаритные машины делать....
Кстати, сопла и хвост возле них сильно похожи на "фантомовские" - это "фамильная" черта самолетов МакДоннел Дуглас, что ли? *PARDON*
  • 0

Бывший MajorPain....
Завершено:Ki-61-I, ЛаГГ-3 от Марека, Fw-56 "Stosser", Bf-109G-6, HMS "Badsworth"(L03), Bf-109F-4, Ki-43-I "Hayabusa"
Аватар пользователя
Scharnhorst79
дзюнъи: 准尉
дзюнъи: 准尉

Сообщений: 171
Зарегистрирован: 09 окт 2014, 20:06
Откуда: Винницкая обл., Украина.
Репутация: 405

Re: McDonnell F-101A/C" Voodoo"(Kitty Hawk M1:48)

Непрочитанное сообщение aZrael » 09 мар 2017, 16:39

Scharnhorst79 писал(а): Кстати, сопла и хвост возле них сильно похожи на "фантомовские" - это "фамильная" черта самолетов МакДоннел Дуглас, что ли? *PARDON*


Хм...
ну во первых фантом был на без малого 5 лет позднее вуду...
Во вторых что такое хвост? Оперение вообще разное Т-образное против классического с отрицательным развалом.
В третьих - чем похожи нерегулируемые сопла Pratt & Whitney J57
И регулируемое всережимное сопло General Electric J79
тоже понять сложно...

Общего у них - реданная схема. Она родом в данной конторе с McDonnell F-3 Demon - даром что там один движок.
Плюсов эта схема имеет мало, минусов поболе - потому использовалась достаточно редко. Из массовых - только перечисленная выше тройка да Як-15\17 и МиГ-9 навскидку.
  • 1

Не страшно где-нибудь выглядеть неопытным. Хуже, не зная ничего, считать себя профессионалом.
Полагаю, результат можно назвать «позорным провалом», но я предпочитаю термин «наработка опыта»@
Аватар пользователя
aZrael
тайи 大尉
тайи 大尉

Сообщений: 730
Зарегистрирован: 11 мар 2014, 16:04
Репутация: 856
Награды: 5
За сборку модели БТТ. Пластик. (4) GB "Т-90 от Звезды" (1)

Re: McDonnell F-101A/C" Voodoo"(Kitty Hawk M1:48)

Непрочитанное сообщение Scharnhorst79 » 09 мар 2017, 20:10

aZrael, спокойствие, только спокойствие.... Неточно выразился, причем, совершенно неточно - сейчас покажу о чем речь шла....

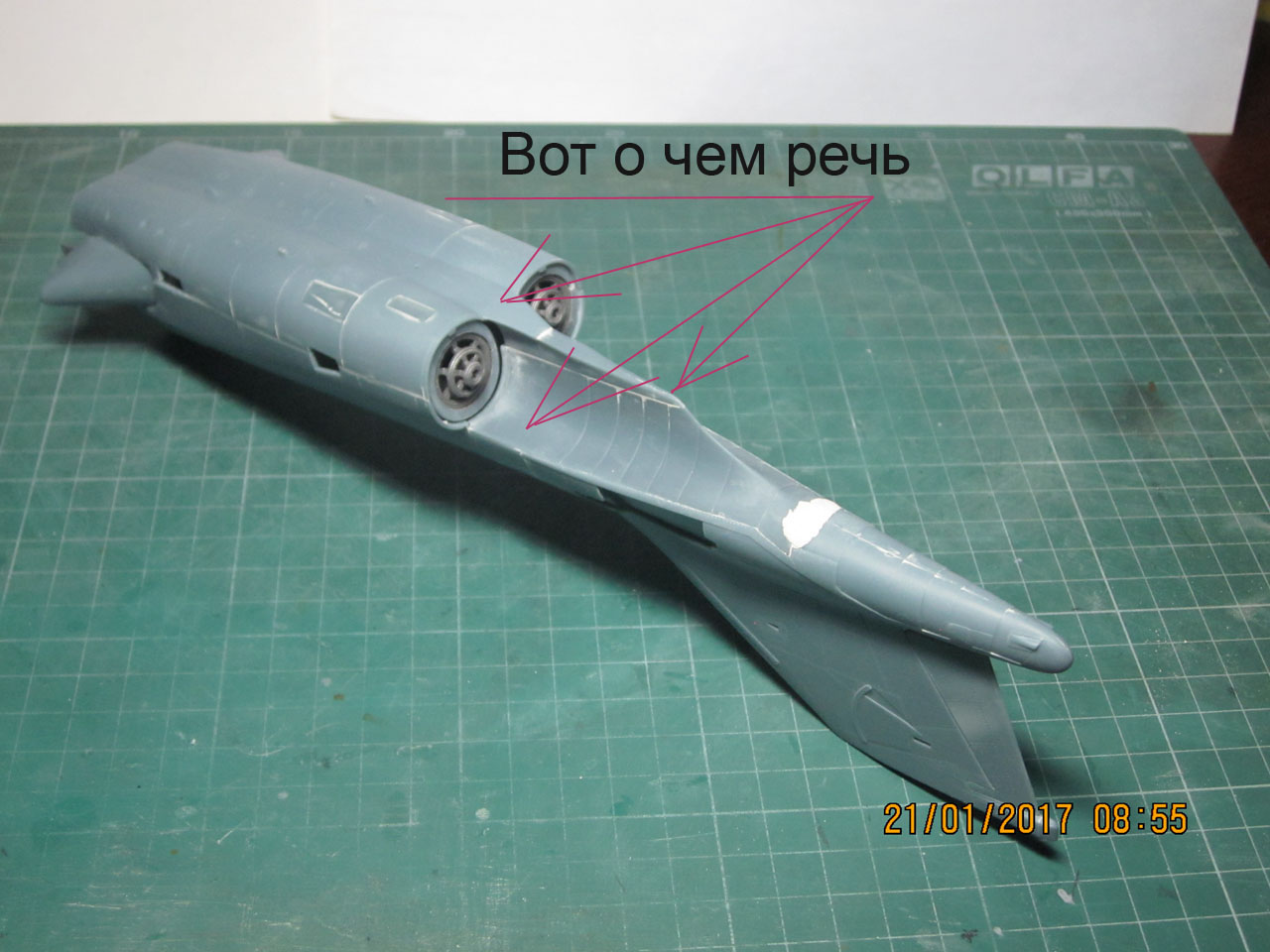

Но все равно спасибо за ликбез по матчасти - про сопла и хвосты "Фантомов" я вообще в курсе, но по поводу "Вуду" - почти ничего не знал. Увидел знакомые очертания (указаны стрелками) и написал то, что подумал в тот момент.... Ну, и обозвал "соплами" совсем не те детали =| - сопел на данном фрагменте модели как раз и нету
  • 0

Вложения
Хвост Вуду.JPG
Это не совсем хвост и уж точно не сопла.
Бывший MajorPain....
Завершено:Ki-61-I, ЛаГГ-3 от Марека, Fw-56 "Stosser", Bf-109G-6, HMS "Badsworth"(L03), Bf-109F-4, Ki-43-I "Hayabusa"
Аватар пользователя
Scharnhorst79
дзюнъи: 准尉
дзюнъи: 准尉

Сообщений: 171
Зарегистрирован: 09 окт 2014, 20:06
Откуда: Винницкая обл., Украина.
Репутация: 405

Re: McDonnell F-101A/C" Voodoo"(Kitty Hawk M1:48)

Непрочитанное сообщение aZrael » 10 мар 2017, 08:04

Scharnhorst79 писал(а):Но все равно спасибо за ликбез по матчасти

Всегда пжлст. Решения ранних реактивов очень часто интересны своей необычностью по порой весьма своеобразным причинам.

Scharnhorst79 писал(а):про сопла и хвосты "Фантомов" я вообще в курсе, но по поводу "Вуду" - почти ничего не знал.

Ой сомневаюсь судя по посту;))

Scharnhorst79 писал(а): Увидел знакомые очертания (указаны стрелками) и написал то, что подумал в тот момент.... Ну, и обозвал "соплами" совсем не те детали =| - сопел на данном фрагменте модели как раз и нету

Что характерно - указанных стрелками деталей (это точно не сопла и сопел таки там нет) на фантоме как раз нэма.
Это ниши-выемки в фюзеляже для внефюзеляжной части двигателя (я так понимаю форсажная камера). А у фантома данное место уже упрятано внутри и наружу торчит тока сопло, без бонусов.

Тока самая дальняя часть - где уже пошел вверх хвост с жаропрочными панелями совпадает.
  • 0

Не страшно где-нибудь выглядеть неопытным. Хуже, не зная ничего, считать себя профессионалом.
Полагаю, результат можно назвать «позорным провалом», но я предпочитаю термин «наработка опыта»@
Аватар пользователя
aZrael
тайи 大尉
тайи 大尉

Сообщений: 730
Зарегистрирован: 11 мар 2014, 16:04
Репутация: 856
Награды: 5
За сборку модели БТТ. Пластик. (4) GB "Т-90 от Звезды" (1)
